XCOM串口調試助手是多款串口調試工具中比較好用的一款，它為大家提供了免費的串口調試服務，我們只需要打開電腦上的xcom串口調試工具，它就會對你的串口進行自動識別，并且可以快速獲取到所有接收到的歷史數據，從而讓你能夠自動循環發送各種串口數據信息，支持常用的50-256000bps波特率，能設置校驗、數據位和停止位，能以ASCII碼或十六進制接收或發送任何數據或字符（含中文），任意設定自動發送周期，可以把收到的數據以文本文件的方式保存，能發送任意大小的文本文件

XCOM串口調試助手軟件簡介

XCOM串口調試助手，適用于單片機開發，與同類串口調試助手相比，XCOM 界面美觀使用方便，可準確進行自動識別串口，還可以查看接收到的歷史數據，可單條發送與多條發送，支持定時發送與16進制發送，自動循環發送。

XCOM串口調試助手特色

1、XCOM軟件是中文界面，所以使用非常簡單，可以自動查找到調試的串口

2、串口的信息可以在軟件顯示，可以設置連接串口的方法

3、波特率是可以設置調整的，方便你為不同的串口配置波特率

4、提供標準的十六進制顯示

5、提供詳細的設置方案

6、通過XCOM軟件可以更好調試你的串口數據

7、可以方便設備開發人員調試自己的設備數據接收情況

8、適合需要調試硬件設備通訊方式的朋友使用

9、可以對發送的字符復制，可以對接收的信息復制

XCOM串口調試助手功能

1、XCOM提供簡單的串口調試方案，用戶可以通過軟件幫助你配置調試參數。

2、提供連接設備常用配置，可設置波特率、數據位置、串口操作方式。

3、支持發送設置，發送需要調整的信息。

4、支持進入顯示，顯示發送的16進入顯示。

5、提供主機配置，可設置協議傳輸?shù)闹鳈C(jī)信息。

6、有重復調試命令編輯，設置重復測試信息。

7、支持8種調試方案，輸入8種調試信息。

8、也可以單獨發送，接收的數據可以在軟件中看到。

9、提供詳細的幫助，讓用戶更加了解串行調整方案。

XCOM串口調試助手使用說明：

 一、串口設置

      1.軟件啟動后，會自動搜索可用的串口，可以顯示詳細的串口信息，由于兼容性原因某些電腦可能不會顯示。

      2.超高波特率接收，在硬件設別支持的情況下，可自定義波特率，點“自定義”即可輸入您想要的波特率，不過需要在串口關閉的情況下，才能修改哦。默認可選波特率為1200bps-1382400bps

      3.可以選擇為“1、1.5、2”三種停止位.

      4.可以選擇“5、6、7、8”四種數據長度

      5.可選奇，偶校驗，或無校驗

      6.支持串口隨時插拔，對于某些硬件設別，由于驅動兼容性的原因可能不支持，實測CH340無問題，建議手動關閉串口

二、顯示設置

      1.16進制顯示，勾選后將顯示16進制的字節，如果之前接收到了數據，會自動轉換，所以當接收的數據量比較大的時候，轉換會比較慢

      2.顯示模式設置，默認為黑色背景，綠色字體。勾選“白底黑字”可以將背景設置為白色，字體為黑色

      3.通過勾選”RTS”,”DTR”可以控制當前串口的RTS和DTR輸出

      4.勾選“時間戳”選項，可以加入時間戳顯示，需要注意的是，時間戳是以換行回車斷幀，所以，當接收到的數據不含“rn”換行回車時，此選項是無效的哦。

      5.可以保存接收窗口為任意格式的文件，默認為txt格式的文件

      6.點擊清除接收按鈕，可以清除窗口顯示的內容，并且清除發送和接收字節計數

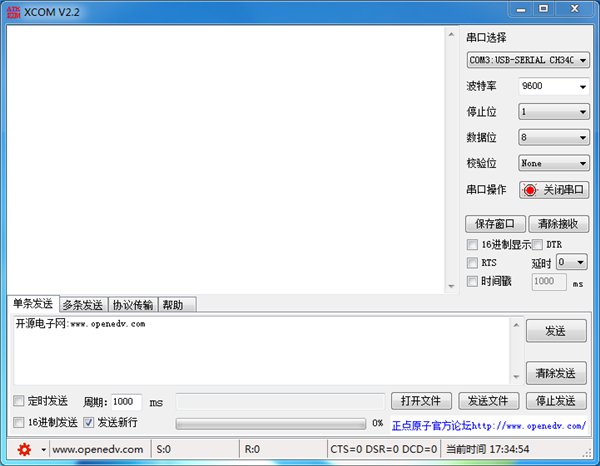

三、單條發送

      1.可以在發送區，發送您發送的任意字符

      2.支持16進制發送，勾選16進制發送的時候?qū)?duì)發送區的內容進行16進制和字符互轉，輸入16進制的時候，支持字節自動拆分，不需要每輸入一個字節就輸入一個空格。也就是說，輸不輸入空格隨你

      3.勾選發送新行，將會在發送內容后加入換行回車

      4.支持定時發送，可以自定義發送周期

      5.支持發送任意格式的文件，可以隨時終止文件的發送，可以通過下面的進度條查看發送進度

      6.點擊發送按鈕，即可發送您想發送的內容，支持快捷鍵“Ctrl+Enter”發送

      7.點擊清除發送按鈕，可以清除發送區的內容，并且清除發送和接收字節計數

      7.在狀態欄，可以看到發送和接收的字節數，可以讀取當前串口“CTS,DSR,DCD”的狀態，可以顯示當前的系統時間。在狀態欄的最左邊，有一個開始按鈕，可以調出系統計算器，可以恢復軟件的默認設置。

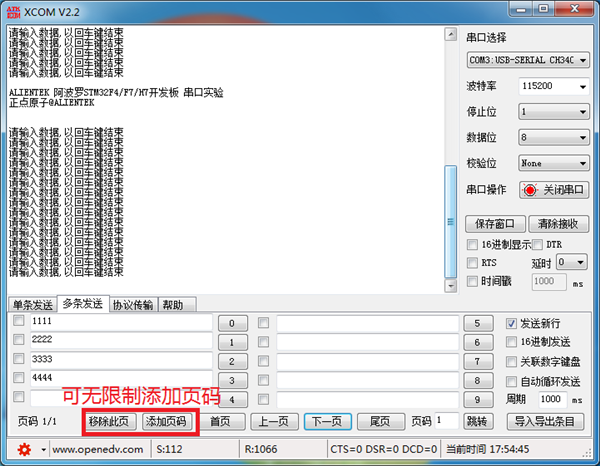

四、多條發送

      1.多條發送，適合有多條指令需要發送的場合，比如支持AT指令的設備，藍牙，GSM,GPS,WIFI等等，配合ALIENTEK的USMART 可以很方便的調試代碼

      2.可以在任意條目輸入您想發送的字符，點擊按鈕即可發送

      3.一共有四頁，可以通過“首頁，上一頁，下一頁，尾頁”按鈕來進行頁面的切換

      4.勾選發送新行，將會在發送內容后加入換行回車

      5.勾選16進制發送，可以支持16進制發送，但是需要注意的是，這里沒有進行16進制驗證，如果包含非16進制字符，將會導致發送失敗

      6.勾選關聯數字鍵盤，發送條目0-9將會關聯到數字鍵0-9，在鍵盤上按下響應的按鍵即可發送?？梢苑奖憧刂?，比如“智能車”，“飛行器”等等其他設備。在小鍵盤這里可以看做是方向鍵哦。

      7.支持自動循環發送，可自定義發送周期，需要注意的是，沒有勾選的發送條目將不會被發送

      8.點擊“導入導出條目”按鈕可以很方便的編輯，導入導出條目，查看條目的備注

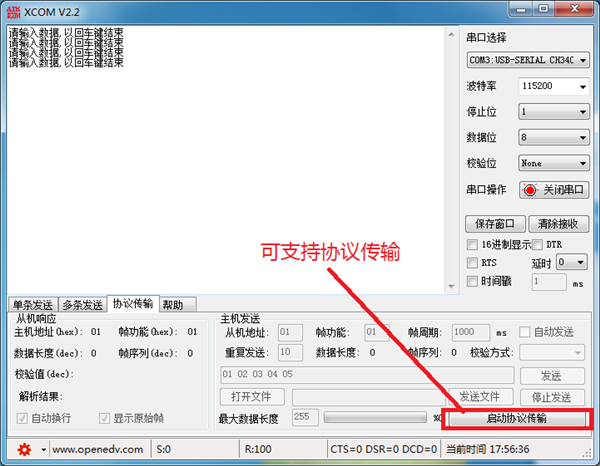

五、協議傳輸

      1.此協議是從modbus(rtu)演變而來，可以稱之為modbus的變種。協議屬于半雙工傳輸?shù)腟end-Ack模式，協議自帶靈活可配置的自動重發機制，可配置重發次數，重發間隔(即幀周期)，多種校驗方式，支持校驗和，異或，CRC8，CRC16校驗，CRC8和CRC16均為查表的方式，效率高,通過這些機制可以有效保證數據的傳輸質量。支持單次發送，自動發送(自定義周期)，文件發送(如，IAP串口升級)三種模式

      2.幀格式簡要說明

      格式字段長度類型描述

      數據頭設備地址1BYTE標記設備地址

      幀功能1BYTE表示該幀的功能

      幀序列1BYTE由上位機自增，0-255循環，下位機響應此字段，若響應有誤，上位機則進入重發狀態

      有效數據長度1BYTE數據域的長度0-255

      數據域數據有效數據長度BYTE存放有效數據

      數據尾SUM1BYTE全部字節之和為0

      XOR1BYTE全部字節異或

      CRC81BYTECRC8校驗(查表法)

      CRC162BYTECRC16校驗(查表法)

      3.協議傳輸分為，上位機的發送區，和來自下位機的響應區域。

      4.響應區，可以勾選自動換行，顯示將換行，勾選顯示原始幀，將顯示原始幀而不只顯示有效數據部分，可以方便大家調試

      5.發送區，可以配置您要發送設備的地址，幀功能，幀周期，是否自動發送，最大重發次數，選擇校驗方式，以及發送文件

      6.在發送文件的時候，可以通過配置最大數據長度來改變每次發送的有效數據長度

      7.單次發送，自動發送，文件傳輸，同一時刻只能使用一種功能。

      8.當軟件處于重發狀態時，可以再次點擊發送處來終止發送任務

XCOM串口調試助手使用教程：

xcom串口調試助手怎么用？

連接串口硬件

連接：

將ch340連接到電腦的USB接口上，這是買的一個ch340模塊，網上十幾塊都可以得到。

檢查：

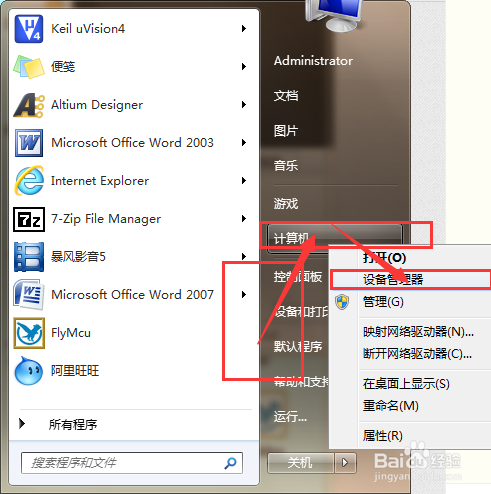

找到電腦的”設備管理器“

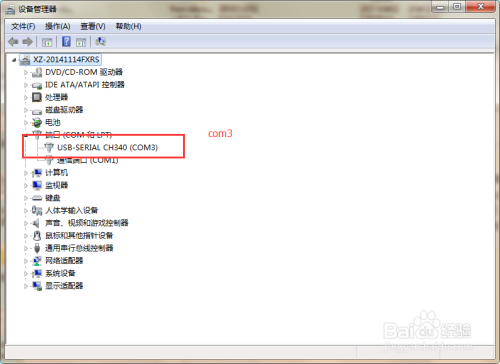

在電腦的“設備管理器”中查看是否有相應的硬件連接。

如果沒有我們往往要下載ch340的硬件驅動，可以百度搜索一下，有很多的這樣的驅動，任意下載一個安裝后，在連接上就可以了。

如果正確連接應該有一下的結果。

軟件配置

打開：

串口助手。

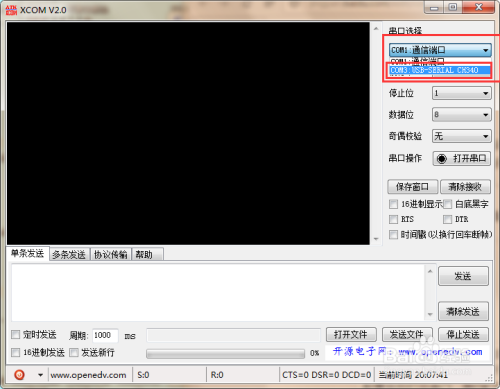

配置“com”口：

要個設備管理器中對應的com口號一致。

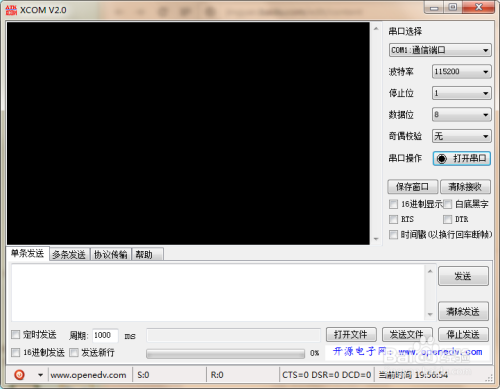

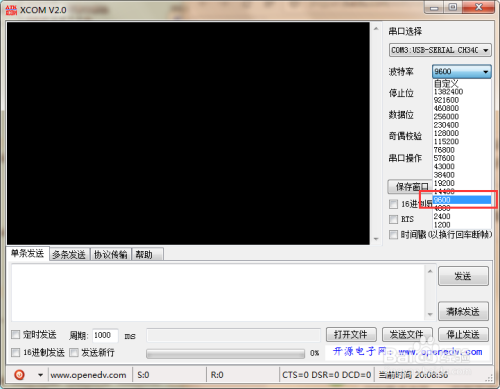

配置“波特率”：

要和通訊的協議一致。同樣還有“停止位”等，這些參數大都牽涉到通信的協議，請參考相關的額行規。 但是大多數情況下僅僅配置“波特率”。

配置其他的功能參數：

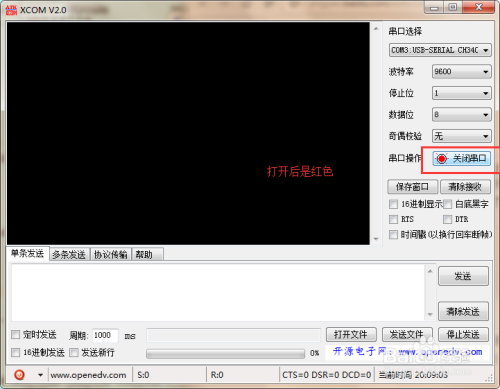

比如“16進制顯示”，“白底黑字”等等這些根據自己的需求選擇。一般就不進行配置的。配置完后打開串口，就OK了。

界面簡介：

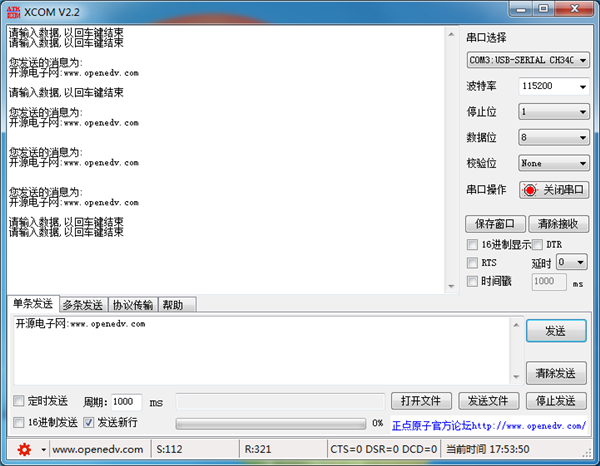

上面的黑色窗口是顯示接收的數據的。

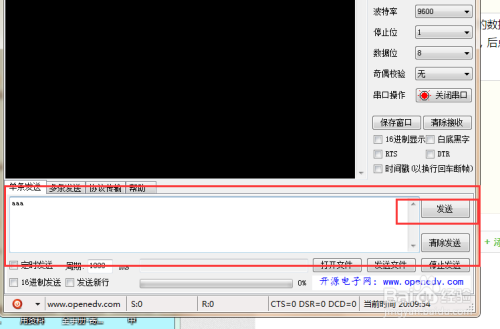

在發送欄中寫入要發的數據，后點擊發送就可了，注意是否有空格，回車等鍵。

更新日志

V2.6更新記錄

1，解決了錯誤提示更新 的bug.

2，解決了錯誤換行的bug.
