EnSight可視化工具是一款當今世界上遙遙領先的計算流體力學數據處理的軟件，EnSight可視化工具擁有超多的強大功能提供給用戶們讓你可以便捷的進行數據的處理和交流，EnSight可視化工具擁有可視化的用戶界面提供給用戶們讓你可以在EnSight可視化工具便捷的進行記錄和處理數據，感興趣的用戶快來KK下載體驗吧~

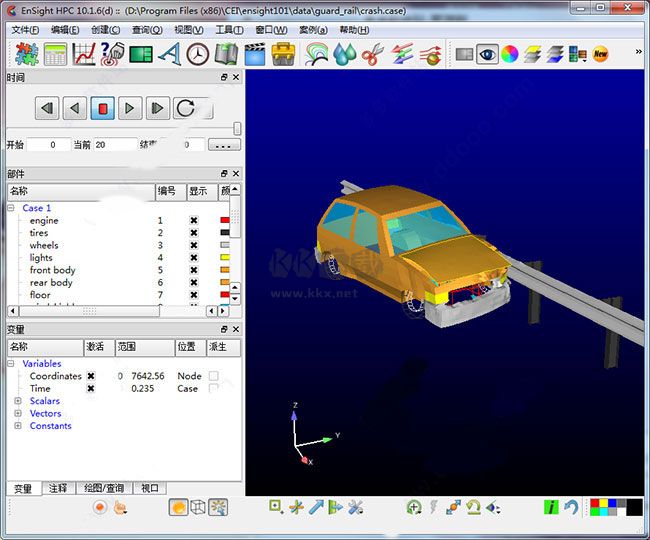

EnSight可視化工具特色

一、功能

1、可視化功能

- 體渲染

- 表面著色

- 等值線

- 流線，跡線，面內流線;

- 渦核

- 流體分離線，流體再附著線

- 截面圖

- 向量圖

- 等勢圖

- 圖表顯示

- 鏡像拷貝，旋轉拷貝

- 立體顯示

- 紋理映射

- 高品質，高速的半透明顯示

- 同時顯示多個數據

2、動畫功能

- 通過簡單操作可印象深刻的動畫

- 非穩態計算動畫(按時間順序生成動畫)

- 變形動畫

- 粒子追蹤(也可生成按時間順序運行的粒子軌跡)

- 動畫書(Flipbook，3維形狀保存到內存，并編輯參數、生成動畫)

- 關鍵幀動畫(可以隨意轉換角度來生成動畫)

- 路徑動畫(可以沿著樣條曲線移動相機)

- 視頻文件的合并(與隨時間變化的動畫同步播放)

- 各種函數計算功能

二、求解主界面

1、熱流體分析，結構分析，振動分析等，各種解算器

- 熱流體分析

AcuSolve, ADINA-CFD, ANSYS Airpak, ANSYS CFX,ANSYS FLUENT, ANSYS Icepak, AVL FIRE,

CFD++,CFD-ACE+, CONVERGE, CRUNCH CFD, FIDAP,FINE/Open, FLOW-3D, FrontFlow/red,

inonCFD, KIVA, OpenFOAM, PAM-FLOW, Particleworks, Poly_ow, PowerFLOW,

RADIOSS-CFD, RFLOW, SCRYU/Tetra, STAR-CD, STAR-CCM+, STREAM, VECTIS, XFlow，熱設計Pac等。

- 結構分析，碰撞分析和振動分析

ADINA, ADVENTURECluster, ANSYS AUTODYN, ANSYS Mechanical, Dytran, I-DEAS, Marc, MSC Nastran, NX Nastran, LS-DYNA, PERMAS, RADIOSS-CRASH, SIMULIA Abaqus FEA 等

·放大機理分析

ADAMS

- 粒子分析

Barracuda, EDEM, RFLOW

- 聲學分析

ACTRAN

- 鑄造分析

FLOW-3D

- 其他

PLOT3D，TECPLOT，CGNS等。

- CAD界面

Plot3D, TECPLOT, CGNS, STL, Wavefront OBJ,VRLM

可以購買不同導入格式的許可證，如：

V4，V5 CATIA格式

Pro / ENGINEER格式

IGES格式

STEP格式

ACIS格式

JT格式

EnSight可視化工具功能

1、更加逼真

圖形系統經過徹底完善，模型可呈現極其逼真的效果。您的模型可以根據各種不同的材質，具有逼真的陰影、反光和折射等效果，演示出完整的、專業的外觀。此外，通過新的放置與操縱光源的功能，可視化工作實現了前所未有的驚人的完整性。

2、卓越性能  

復雜的可視化往往需要大量計算機資源來支持。EnSight 10.2升級的渲染管線，不僅可以逼真地可視化，而且能有效地使用您的計算資源，以確保您從EnSight獲得最高的性能。

3、交流數據

為工程師提供了更多交流數據的選擇。將保存的圖像設置為透明背景，可以很容易地把它們置入演示文稿或報告。用戶在創建可視結果演示時，可以在200多個預設的調色板中進行選擇，以確保用戶對您的數據有最完整的理解。

4、圖形

- 表面材料：預置的材料庫，比如布、塑料及金屬等，增加模型逼真度。

- 創建幾何：添加地板、墻或天花板等場景，以備增加內容。

- 光源選項：多達8種光源，聚光光源、方向光或點光源等，以增加真實性。

- 表面流(LIC)：可用“線積分卷積”(LIC)替換限于表面的流線。

- 更大的圖形場景：占用更少顯存

- 表面編輯器：用顏色、變量、紋理和其他更多功能取代顏色對話框

5、處理能力：

- SoS數據處理(EnSight HPC)：取消了每個子數據集必須有相等數量的部件和變量的要求

- SoS通信(EnSight HPC)：服務器現在可以繞過SoS系統，直接向客戶端傳送數據

- “客戶端-服務器”的反向連接：現在可以從服務器連接到客戶端

6、查詢與繪制

- 查詢圖例：查詢的名稱現在獨立于曲線圖的圖例描述

- 新的查詢類型—常量vs.變化的部件：剪切部件在定義域內進行掃描式移動，將整合后的信息收集到查詢

7、3D瀏覽器：

- 新的基于流覽器的3D觀看器——新的3D瀏覽器名為EnVision：設計成取代EnLiten和Reveal的產品

- 光線追蹤：輸出具有照片級別真實質感的陰影、反光等的圖像或動畫

- 更佳渲染質量：精確到每個像素的陰影、反光映射和GGX高光模式

- PNG透明背景：遠比Photoshop更佳的圖像掩模處理

- 未定義變量值的部件顏色：用未定義變量給部件著色時，可使用部件原色、隱藏或用零值的顏色。

- 用變量定義透明度：指定一個變量用于透明度，同時指定另一個變量用于著色

8、性能

- 瞬態SoS：利用集群，極大地加快了瞬態數據的可視化

- 變量編輯器：調色板互動速度的重大進步

- 更快速的動畫書：比原來快了7倍!

9、其他新功能

- 新的變量類型：部件常量每個時間步，整個部件可有一個單獨的值

- T對渦輪機械處理的改進：對稱與周期性的粒子追蹤

- OpenFoam并行數據導入：直接從processorN目錄導入 點擊閱讀

- 協同處理：監視并發現模擬運行中新出現的時間步

- 多個案例數據集的時間軸：根據每個導入的案例，指定一個主時間軸。凍結或獨立移動每個案例的時間軸。

配置的要求

CEI的產品家族可以支持小到一臺筆記本電腦，大到在大型系統(比如PowerWalls和CAVES)上進行虛擬現實(VR)顯示。EnSight軟件對硬件系統的要求，可按優先考慮級別由高到低，從內存、顯卡和CPU三個方面進行配置。

一、內存——最高優先級別

最基本的要求是，必須有足夠大的內存才能將數據導入EnSight。所需的內存大小很大程度上取決于模型的大小。對EnSight來說，決定模型大小最重要的因素是網格量，而不是文件在硬盤上所占空間的大小。以下介紹了計算機內存量及其適用的后處理模型規模。

2 GB  —— 可以運行EnSight，但可能較慢，只能導入最小的網格量(<2M)的模型。

4 GB  —— 可以舒服地處理小規模數據(網格數<5M)，可能對10M左右的模型來說，速度有些慢。

8 GB  —— 可以舒服地處理大至20M網格的模型，最大到40M網格也是可能的。

16 GB —— 可以舒服地處理大多數40M網格的模型。最大到80M網格也是可能的。

更多內存，請按每多一個GB的內存增加2.5M網格量來推導。

上述的網格只適用于簡單網格，不是多面體網格。多面體網格則需要更多的內存。

二、顯卡要求——高優先級別

EnSight是一個可視化的軟件，它會優先利用高級顯卡的功能優勢。推薦使用較新的(過去幾年內生產的)工作站顯卡(Quadro或FirePro)，但GeForce和Radeon也運作良好。如果您正要購買新的顯卡，要購買最新一代的。其他顯卡如英特爾集成顯卡也可以用，但并不推薦使用。有關顯卡以及顯卡如何影響EnSight的信息，請閱讀EnSight可視化工具。

無論什么類型的顯卡，都需要足夠的顯存來加載可見的幾何形狀。需要注意的是，EnSight可視化工具“可見的幾何形狀”與模型的幾何形狀并不相同。通常，大多數3D網格是不可見的，但2D網格是可見的。每10M的三角形需要1 GB的顯存。體渲染需要更多的顯存。

三、CPU——低優先級別

EnSight可以使用的最大線程數取決于使用的是哪一款EnSight產品。對于大多數的CPU來說，一個CPU核上運行一個線程，但有些CPU可以在一個核上運行多個線程。

用戶不應期望看到在后處理中使用更多的線程，會像在CAE求解軟件一樣可以大幅提升性能。在EnSight10.1中，可預期的最大改進是利用變量計算器計算新變量。其他可以從多個線程中受益的操作有：剪切、等值面和粒子跟蹤的創建。圖形顯示也可以稍快，尤其在使用部分透明的時候。
