midas Gen專業版是一款主要面向建筑結構分析的設計軟件，Midas Gen建筑結構分析擁有人性化的操作界面，給用戶們帶來便捷的結構分析和優化設計系統，Midas Gen建筑結構分析幫助用戶們內置了多樣的分析功能和規范，讓你虧在Midas Gen建筑結構分析快速的進行結構分析和建設模型，感興趣的用戶快來KK下載體驗吧~

midas Gen專業版特點

1、主流麗板風格界面，毫無違和感

2、強大、多元、廣泛的中高端分析功能

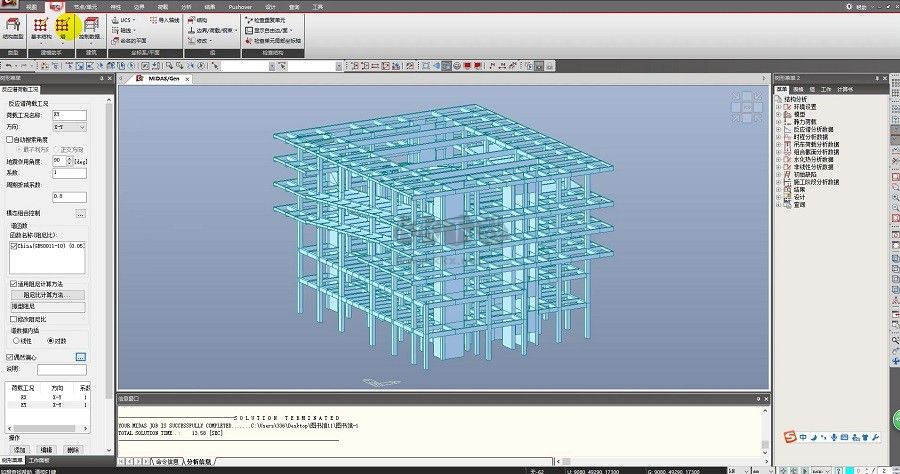

3、方便快捷的空間結構建模

4、交互式設計和驗算,強大的鋼結構優化方法

5、官方技術支持論壇、視頻中心、微信等各類平臺

midas Gen專業版亮點

1、支持鋼筋混凝土梁、柱、墻、樓板、支架、鋼筋混凝土梁、鋼筋混凝土柱、鋼管混凝土柱的設計和驗算

2、支持按新版鋼結構設計規范進行設計和驗證(與新鋼規范同步)

3、支撐鋼梁、鋼柱、鋼支撐、鋼框架節點、消能梁、鋼桁架的設計與校核

4、支護板單元按剪力墻設計，支護牛腿梁構件的設計驗算，支護組合梁和鋼混凝土剪力墻的設計驗算分析

5. 支持單組件設計和校核計算。提供鋼筋混凝土梁、柱、墻、支架、樓板構件HTML簡算書和WORD詳算書

6、提供鋼筋混凝土梁、柱、支架、墻柱、墻梁的超配、超限結果 提供鋼梁、鋼柱、鋼支架、鋼框架節點、能源的超配、超限結果耗散梁和鋼桁架

7、支持導出到基本主模塊完成基礎分析設計(分層結構和無層結構)支持導出到繪圖員模塊完成施工圖生成

8、板殼設計(支持水池、筒倉等板殼結構的加固設計，根據裂縫支撐板殼構件)

常見問題解答

1、 建立墻單元時，膜和板兩個選項有何區別?

墻單元(膜)：沿局部坐標系x軸方向的軸向剛度，沿局部坐標系z(mì)軸方向的剪切剛度以及繞局部坐標系y軸方向的面內抗彎剛度;

墻單元(板)：除具有墻單元(膜)所具有的三個剛度以外，還具有繞局部坐標系x軸和z軸方向的面外抗彎剛度。

墻單元(膜)用于模擬只受面內荷載的剪力墻，而墻單元(板)可用于模擬承受面內荷載和面外彎矩的一般墻體。

2、能否用板單元模擬剪力墻?用板單元和墻單元建模有何差異?

可以用板單元模擬剪力墻。

midas Gen中的板單元可以考慮平面內及平面外剛度。當用板單元模擬剪力墻時，需將板單元細分，板單元?jiǎng)澐值脑郊?xì)，計算結果越準確。

用板單元和用墻單元建立剪力墻，二者區別如下：

a. 建立剪力墻時，節點連接順序必須從底部?jī)牲c(diǎn)開始沿順時針或逆時針方向連接，剪力墻的上部或下部節點必須落在樓層所在的平面內。剪力墻只能為矩形，其所在的平面必須與整體坐標系Z軸平行。

與剪力墻相比，板單元要求則相對寬松。連接時只要按順序依次連接即可，其形狀不一定為矩形，其平面方向可以為任意方向。

b. 施加荷載時，板單元上可以施加面外荷載，如垂直于板單元平面的壓力荷載，但剪力墻不能施加。

c. 墻單元作為建筑結構分析用單元，可以節省分析時間，但分析精度未必比將板單元細分的結果精確。

3. 薄板單元和厚板單元有何區別?

建立板單元時，板單元類型可以選擇厚板和薄板。程序?qū)τ诒“搴秃癜暹M(jìn)行計算時分別采用了兩種不同的板理論。兩種理論的主要差別是厚板理論考慮了剪切變形。

對于薄板，需要遵循一些假定：

a. 原垂直于板中面的線段仍垂直于變形后的中面;

b. 垂直于中面的剪應力遠小于平行于中面的應力分量，故可以忽略;

c. 在垂直于板中面的荷載作用下發生彎曲時，板中面不受拉伸。

而對于厚板，由于考慮了剪切角，因而原垂直于板中面的線段變形后并不垂直于變形后的中面。

薄板是指板厚遠小于平面尺寸的板，一般當板厚h與平面尺寸L之比小于1/10時，即認為薄板。由于其在計算時做了一些假定，因而如果按照厚板來計算，結果會更加準確。

4、彈性連接中的剛性與剛性連接有何區別?

彈性連接是具有六個自由度的彈簧單元，由兩個節點構成，這兩個節點作用相同，節點之間相對位移由彈性連接的剛度決定。

剛性連接是一種邊界條件，是節點自由度耦合的一種方式。一個剛性連接由一個主節點由一個或者多個從屬節點構成。強制從屬節點從屬于主節點，即其約束與主節點相同，從主節點間的相對位移由剛性連接的約束決定。

具體區別如下：

a. 自由度

彈性連接中的剛性連接：約束所有的自由度

剛性連接：可以選擇自由度進行約束

b. 節點從屬關系

彈性連接中的剛性連接：連接的兩個節點沒有主從關系

剛性連接：連接的節點有主從關系，從屬節點的自由度從屬于主節點，從屬節點的其他節點屬性(節點質量、節點荷載)轉換為主節點的節點屬性分量

c. 進行施工階段分析

彈性連接中的剛性連接：可以任意激活或鈍化

剛性連接：只能激活，不能鈍化

5、節點質量和節點荷載有何區別?

節點質量主要用于構建質量矩陣，進行特征值分析和反應譜分析;

節點荷載作為荷載，和其它荷載一樣，將影響其所在荷載工況下的結果，包括節點位移以及構件內力等。如果模型中已經定義過將荷載轉換為質量，則該質量會在結構總信息計算書中體現。

6、程序中可以進行哪些穩定性分析?

結構的破壞可歸結于兩個方面：材料破壞或者結構失穩。前者與材料強度有關，后者與結構的幾何形狀和尺寸有關。對于大跨空間結構，其穩定性分析是很重要的一個方面。結構的失穩可以分為分支點失穩和極值點失穩兩類。

對于第一類失穩問題，可以直接通過程序的特征值屈曲分析功能進行計算。

對于第二類失穩問題，需要考慮結構的幾何非線性或者材料非線性特性，可以通過幾何非線性分析或Pushover分析來實現。

7、進行特征值分析時，如何考慮索單元的初始剛度?

特征值分析屬于線性分析，如果模型中存在索單元這種非線性單元，在進行特征值分析時，程序會將索單元等價于桁架單元，由于索單元截面很小，不考慮初拉力的情況下，其剛度值很小，如果不進行任何處理，則計算得到的結構動力特性值會與實際值有很大出入。

可以在菜單“荷載>初始荷載>小位移>初始單元內力”中輸入初始張力，則可以考慮該拉力對于索單元?jiǎng)偠鹊挠绊憽?/p>

8、分析時提示奇異的可能原因

midas Gen中進行分析時，可能出現如下幾種錯誤提示或警告信息：

(1)Warning

1)“~ maybe singular”

整體剛度矩陣的對角線項中有個別數值太小，使結構變得不穩定，矩陣計算時可能發生數值誤差，給出該警告。與單元本身的剛度相比，由于邊界條件輸入錯誤發生的可能性更大。

2)“~ abnormal”

滿足剛度矩陣的容差，但剛度過小或荷載過大時，導致位移結果非常大(超過100m)時，給出該警告。

(2)Error

“~ is singular”

無法保證單元的剛度時經常出現該種錯誤。

其產生原因，可歸納為如下幾種：

1)構件的材料和截面信息輸入有誤

2)荷載數值過大

3)邊界條件中約束不夠

4)可變機構

該問題常見于桁架結構，例如某桁架結構底端鉸接，在某一節點處施加桁架平面外方向節點荷載。此時結構為可變機構，因而會出現奇異。

另外，如果結構中存在交叉分割的桁架單元，會出現奇異。

如果結構中出現“零桿”，程序會提示奇異。

5)程序自動解除約束

該問題常用于當結構中某一層考慮了剛性樓板假定，又定義了其他約束，二者矛盾，程序會自動解除這些約束。例如某模型的1F處考慮剛性樓板假定時，程序會自動解除該層所有的從屬節點的兩個評議自由度DX，DY和繞Z軸的扭轉自由度，導致分析奇異。

9、分析時提示內存不足的解決辦法?

Windows系統中，一個軟件可以使用的內存的默認值為2GB，可以通過下文方法進行設置后，將其增加到3GB。因而，如果用戶電腦的內存容量為2G，不能應用該方法。對于32位的Win7系統，內存為4G的電腦將其內存容量增加到3GB的方法如下：

(1)用管理員賬戶登錄系統;

(2)同時按windows+R鍵，進入運行菜單;

(3)輸入cmd，并確認;

(4)輸入BCDEDIT/SET PAE ForceEnable回車;

(5)輸入bcdedit/set IncreaseUser-Va 3072回車，關閉。

更新日志

v1.1版本

一.減隔震結構整體解決方案

1、添加中國規范的6種減震阻尼裝置

2、優化阻尼器的建模操作

3、規范法和能量法計算附加阻尼比

4、添加《基于保持建筑正常使用功能的抗震技術導則》RISN-TG046-2023中的驗算內容

5、添加北京市地方標準《建筑工程減隔震技術規程》 DB 11/2075-2022中的驗算內容

6、增加《建筑隔震設計標準》GB/T 51408-2021的構件承載力驗算

7、自動生成減震報告

二、增加數據接口

1、導出通用結果文件

2、導入YJK模型和配筋數據

三、增加自動索結構找形功能

四、優化鋼結構構件設計功能

1、自動判斷或用戶指定梁等效彎矩系數

2、不同的變截面單元可以指定為同一構件進行設計

3、增加交叉角鋼截面桿件的驗算功能

4、鋼結構設計驗算中熱軋鋼管的材料
