magiCAD 2022 CAD制圖工具是一款專門為工程人員們打造的專業的設計軟件，用戶們可以在這里便捷的將你的二維平面轉換成三維的圖像模型，支持用戶們在這里便捷的進行繪圖、制圖，大幅度的提高設計工程師們的工作效率，還能幫助用戶們便捷的進行繪圖和計算工作，感興趣的用戶快來KK下載體驗吧~

magiCAD 2022特點

1.全面支持Revit平臺

MagiCAD For Revit官方版功能描述：全面支持最新的Revit平臺。

2.完善PDF導出功能，新增PDF批量導出功能

功能描述：用戶可以在PDF導出中為創建的pdf文件設置自定義名稱和文件路徑，以便更好地反映其內容。例如，dwg文件名可以用作布局的前綴，或者布局名稱可以用作默認名稱。根據實際文件內容定制文件名和文件路徑，可以更容易地導出文件。

此外，用戶還可以通過新的PDF批處理導出功能從不同文件導出多個配置。

3.新增調整排水管標高功能

功能描述：新增調整排水管標高功能。用戶可在預覽過程中選擇或編輯排水管高度，連接管道的標高或長度將自動調整以適應變化。

4.根據最大流量進行管徑自動選擇

功能描述：用戶可根據采暖、空調、給排水和通風系統最大流量進行管徑自動選擇。新功能完善后，現在可以既可以通過壓降和流速進行管徑自動選擇，也可以通過最大流量進行選擇。隨著許多廠商開始為他們的產品提供最大流量，對按流量深化的需求越來越大。在一些通風標準中，流量也成為主要因素，而不是壓降或流速。

5.通風、管道和電氣新安裝規范

功能描述：通風系統、管道系統、電氣系統增加了新的安裝規范，電氣系統包括電纜槽、導管和照明軌道?，F(xiàn)在可以為MagiCAD通風、管道和電氣中的所有設備和部件設置安裝代碼。安裝代碼可以讓工程師更清楚地定義設備和部件的安裝位置和方式，完善了設計師和承包商之間的信息共享，減少了不確定性

6.完善對象過濾器

功能描述：在過濾對象選擇屬性時，現在可以使用AND/OR操作命令，從而更容易根據對象屬性和值在繪圖中查找對象。之前所有過濾規則都必須為真，這限制了用戶搜索對象的方式。對象選擇對話框也有新的帶有項目屬性值的下拉菜單，使選擇正確的值更容易，還為屬性本身添加了一個過濾器，幫助用戶快速找到正確的屬性。

7.支持同時安裝電氣設備底盒

功能描述：用戶現在可以將電氣設備和底盒同時安裝。底盒可以連接到管線上，并在材料清單中統計出來，也可以通過IFC導出。在更改特性中也可以很容易地更改底盒類型。

8.新增導管和電纜曲率半徑設置

功能描述：用戶在繪制導管或電纜時，可以為垂直彎頭設置曲率半徑值。

magiCAD 2022功能

一、全面支持Autodesk AutoCAD 2022平臺

全面支持最新的AutoCAD 2022及相關平臺，包括AutoCAD MEP 2022

二、更強大的IFC導出功能

支持將不同專業的MagiCAD模型一鍵導入同一個IFC文件

三、矩形風管對齊設定功能

1.新增的“9點式”對齊方式設定，可以在繪制的同時，完成風管的對齊調整，方便依據吊頂或屋頂進行管道的鋪設

2.獨立鎖定矩形管道的“寬”與“高”

3.新增的“水平附加偏移量”，可以快速地實現風管沿墻一定距離的繪制

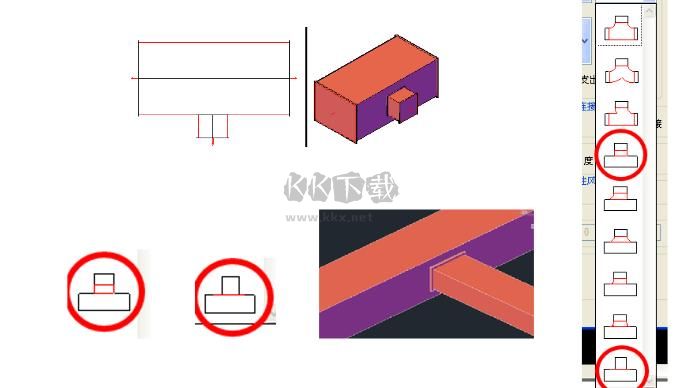

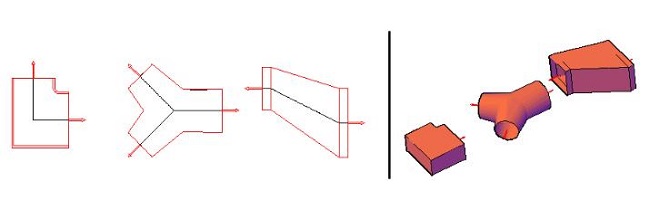

四、增加多種特殊連接件

根據中國的實際情況，增加了風管道，特別是矩形風管道特殊連接部件，使得生成的模型結果，更加接近實際施工情況

1.S型連接

2.Y型連接

3.三通、四通連接

4.分支管道承差直連

五、動添加柔性風管連接

風管連接末端設備時，可以設定連接為柔性風管，并設定連接長度，操作更加自由

六、可以按管道規格自定義法蘭尺寸

按照管道尺寸規格，可以設定法蘭出頭長度及厚度，更符合實際做法

七、可以增加管道內襯

按照管道尺寸規格，可以設定風管道內襯厚度，并在進行管道水力計算中，考慮內襯厚度的影響

八、可以自由布置風管道連接件

支持單獨布置風管道連接件，并可設定連接件的部分形狀，使風管道連接更加自由

九、材料統計中可以反映保溫層展開面積

在進行材料統計的時候，可以在材料清單中看到風管道保溫層的展開面積，使清單內容更加的詳細

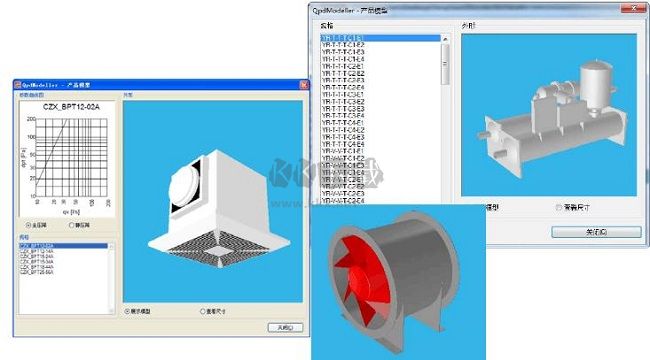

十、中國本地產品庫的擴充，包括冷水機組、排風扇等眾多新產品類型

添加更多的中國本地產品庫，使用者的選擇將更加多樣化，最終得到的BIM模型更加的詳實

十一、電氣模塊增加工況模擬計算，可以為配電盤選型提供參考

可以根據電氣回路中連接的末端設備，自動統計配電箱的有功功率和視在功率，并可以預先設定各種工況，模擬不同工況下的載荷

magiCAD 2022特色

1、集中化、開放化的項目管理體系

2、龐大的、完善的產品族庫

3、專業化的管道水力計算

4、高效實用的編輯工具

5、最大限度地輔助Revit平臺，實現二維出圖

6、便捷的預留孔洞功能

7、包含專業信息的IFC輸出功能

8、業內知名廠商的真實產品，可直接插入到您的設計中

9、邊繪圖、邊計算，及時確保設計數據合理、有效

10、可同時繪制二維平面圖、三維立體圖

11、自動設備、建筑碰撞檢測，及時發現、及時解決

12、經驗源于多年技術沉淀、上千個項目

13、MagiCAD插件讓您產品選型更快、更準確

14、自始至終的BIM軟件

magiCAD 2022優勢

MagiCAD For Revit官方版與之前的兩個更新版本一起，為Autodesk Revit和AutoCAD環境中的MEP設計帶來了廣泛的新功能。新版本引入了用于設計全新天然氣系統類型的工具，并提供了許多新功能，這些功能可改善工作流程，實現有效合作并增強總體MEP設計體驗。

MagiCAD for Revit提供了用于天然氣系統設計和計算的綜合功能。新版本包括特定于氣體系統的零件和計算功能，這些功能是補充現有水系統設計工具所迫切需要的。

電氣設計人員將能夠?yàn)殡姎庠O(shè)備增加底盒，從而生產出準確而詳細的電氣系統。將底盒與實際設備一起安裝將為建模導管帶來許多新的和高級的用途，例如混凝土構件的預制和更精確的物料清單。提供用于Revit的MagiCAD和用于AutoCAD的MagiCAD的底盒。

MagiCAD的新版本還引入了一項智能功能，用于優化散熱器設置并將其安裝到空間中。該功能可讀取Revit空間信息，并考慮窗口尺寸和位置，以便為空間自動定義和安裝最佳散熱器配置。

其他新增功能，例如為電氣系統自動創建主立管圖，改善排水系統連接，智能孔安裝和改進參數處理功能，使不同學科的設計人員的日常工作變得更加輕松。

用于AutoCAD的MagiCAD 2021還提供了許多智能解決方案，可幫助日常設計工作。修改排水系統非常容易，因?yàn)橛脩艨梢跃庉嫭F(xiàn)有排水管的高程，并自動調整連接的管道以保持系統正常運行。通過啟用系統編輯而不是重新繪制，可以節省大量時間。通風、管道和電氣部件的新的和擴展的安裝規范有助于在設計人員和承包商之間建立有效而流暢的工作流程，除了上述增加的底盒之外，電氣設計人員還將通過垂直彎曲的新半徑定義實現詳細的設計精度導線管和電纜。

MagiCAD是一款模塊化軟件，其應用程序針對MEP設計的不同學科量身定制，可實現強大的建模和工程計算。 MagiCAD可自動執行許多復雜且耗時的設計任務，從而節省了日常設計工作的時間，并且將整個項目的運行時間平均縮短了30%甚至更多。
