GearTrax是一款適用于Solidworks齒輪插件，該插件內置了眾多不同類型的齒輪模型和驅動元件，在機械產品的驅動設計中，齒輪設計可以說是必備的一道設計流程，在我們需要對齒輪進行設計的時候就可以以使用這款工具來進行設計你所需要的齒輪零件，并將其直接添加到你的CAD模型上使用。

GearTrax功能介紹

1、直觀易用，功能強大；真正的精確漸開線齒廓，漸開線齒廓曲線可導入SolidWorks草圖
2、英制徑節 和公制模數可選；支持主要工業國家標準
2、變位量自動計算；真正的精確 漸開線齒廓
3、支持塑料齒輪設計標準；具有ANSI和BS（ 英國標準）米制鍵槽選項
4、齒輪所有參數均可由用戶控制
5、漸開線齒廓曲線可導入solidworks草圖，單個齒實體可以加入已有prt文件

GearTrax使用教程

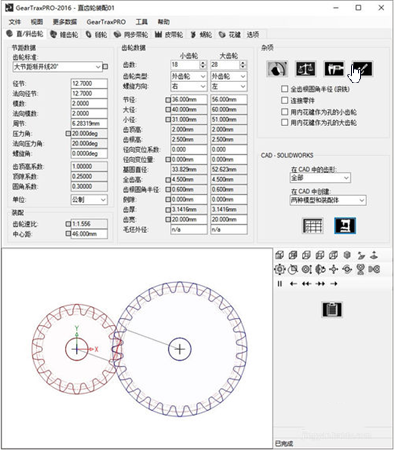

打開軟件后的界面，如圖，軟件功能包括直/斜齒輪、錐齒輪、鏈輪、同步帶輪、皮帶輪、蝸輪。

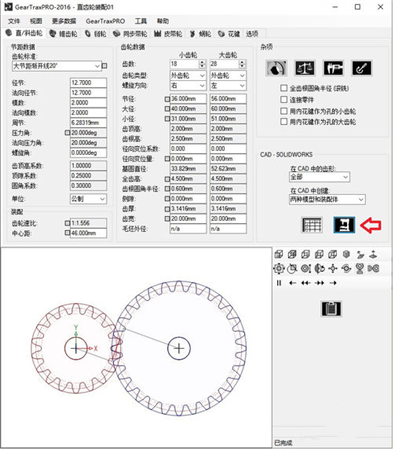

如圖，對各種參數進行設置后，點擊紅色箭頭處按鈕，即可在Solidworks中自動生成模型。

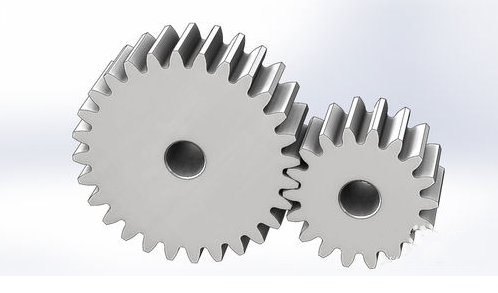

生成后的模型如圖，包括裝配體。

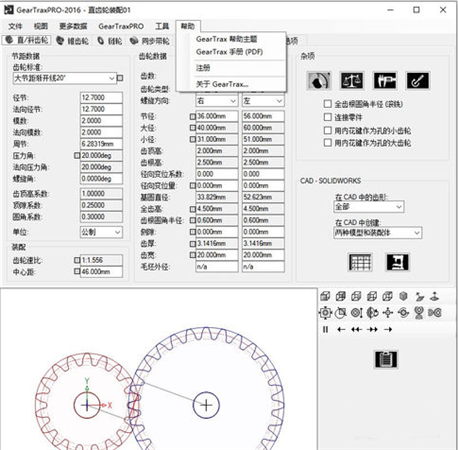

如果對于這些參數不是很理解，則點擊 幫助-GearTrax幫助主題。

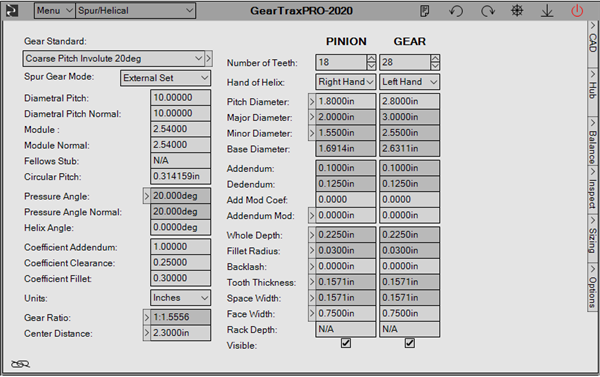

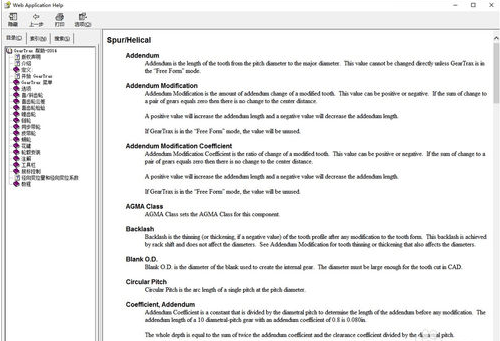

在幫助主題中有對各個參數的說明，這時發現軟件還需要改回英文版才能對應起來的話，則打開英文版軟件。一般來說，安裝目錄下面，GearTrax-zh-CN是中文版，而GearTrax就是英文版了。

GearTrax軟件特色

形象化，簡易，但功能齊全
直徑和控制模塊間隔
適用國家標準
塑料齒輪規范
真實的漸開線齒廓
擺線(鐘)齒廓
全自動改動
客戶操縱全部傳動齒輪屬性
安裝輪圈和埋頭孔
ANSI，BS和DIN健槽選擇項
