T20天正建筑pc版是一款幫助建筑施工設計的工具軟件,這款軟件適用于建筑設計,結構設計,設備設計等相關領域,能夠大大的提高用戶的設計效率,這款軟件的界面也非常的簡潔,用戶使用起來更加的快捷,致力為用戶提供完善的技術保障,確保設計的順利進行有需要的小伙伴就快來下載體驗吧。

T20天正建筑使用教程

1、下載軟件壓縮包文件，首先點擊“T20天正建筑V4.0個人單機版.exe”安裝官方客戶端程序

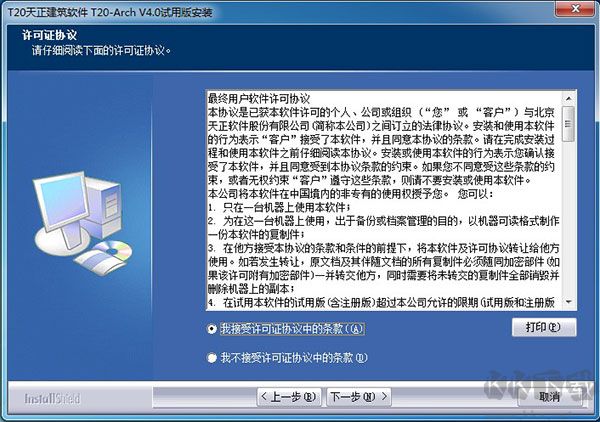

2、閱讀并同意軟件安裝協議

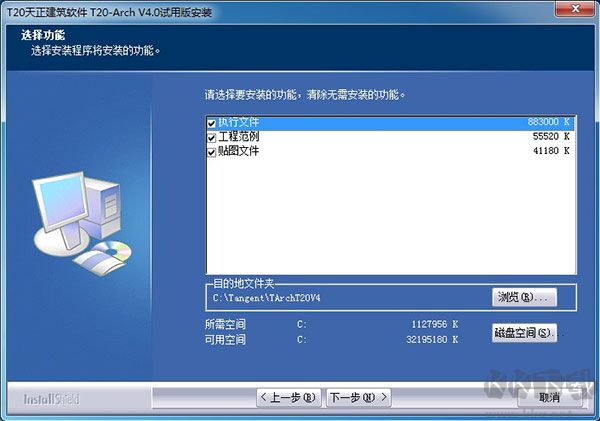

3、選擇安裝功能

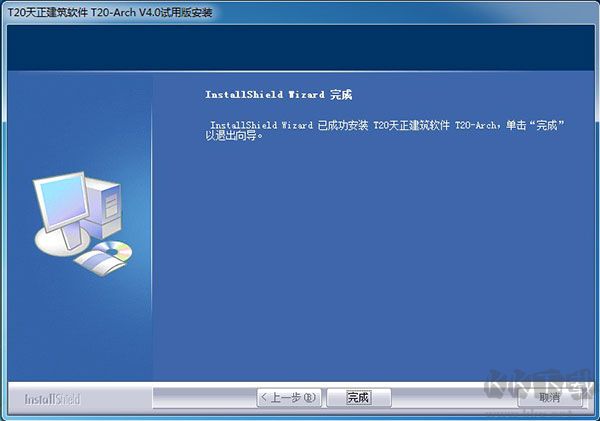

4、等待程序安裝完畢，先不要啟動軟件，直接退出安裝向?qū)Ъ纯?/p>

T20天正建筑常見問題

1.安裝天正插件后如何安裝天正專業軟件?

如果您電腦上已經安裝天正插件TPlugIn是不可以在安裝天正專業軟件的(專業版和試用版都不支持)，即使安裝了也沒辦法同時加載。所以你在使用天正專業版或試用版時可以不用再安裝同一版本的天正插件了。

附解決教程：在【開始】菜單欄找到【控制面板】找到【添加刪除程序】，選擇卸載天正插件即可。

2.天正建筑生成的圖，不能順利輸出3DS格式。3DSViz/Max也不能直接渲染天正圖檔。

原因是天正建筑自己創建了新的對象類型(墻、門窗等)。為了使得其他軟件能夠使用天正建筑創建的模型，在整圖導出時，需要保存類型為天正3文件，導出的內容為“三維模型”，如下圖所示?；蛘咴谌S組合時選擇把天正對象分解為面模型或?qū)嶓w模型

3.為何整圖導出后出現的填充和文字丟失?

一些設計單位在執行“整圖導出”(以前叫“圖形導出”“另存舊版”)命令后，把圖形文件復制到其他機器，由天正3或者acad打開，出現丟失字體或者填充圖案的問題。

原因是該機器的Acad系統沒有天正建筑或者acad20XX提供的字體或者圖案文件，解決方法：

1.把天正sys下的*.shx字體復制到目標機器的天正3的sys目錄下。

2.把天正sys下的acad*.pat圖案文件復制到上面的同一個目錄下。

T20天正建筑軟件特色

1、用戶交互主面板

【文件視圖選項板】

集成天正文件布圖功能，便于圖檔交流;集成狀態欄常用開關以及視圖觀察工具，便于快速更改圖面顯示狀態。

【圖層選項板】

天正圖層管理器，將天正標準圖層植入圖層管理器，加載圖層更加方便;

圖層分組器，方便對圖層的管理與整體操作;

圖層搜索功能，可與天正圖層控制條交互，方便圖層查找;

鎖定圖層透明度顯示，使鎖定圖層的顯示更加清晰。

【編組選項板】

編組功能，可將圖中對象進行編組，列表中則顯示組名，既可對組對象進行整體操作，也可直接將整組隱藏或顯示，集合或解散。

【天正工具欄】

工具欄中包含“平行”、“對齊”、“等距”命令，便于規整對象方位;

天正“圖案填充”、“顏色填充”、“墻柱填充”對話框，簡化操作流程，填充更加快速。

【多功能命令行】

將命令行與繪制符號對話框巧妙結合，不占用繪圖界面;將使用頻繁的“正交”及“對象捕捉”設置以圖標按鈕呈現，修改捕捉模式更加快速。

2、符合制圖規范和實際工程的天正注釋系統

【快速標注】命令，可以批量標注出圖中選中所有構件尺寸。

【弧弦標注】命令，通過鼠標位置判斷標注類型，準確標注。

【雙線標注】命令，可以同時標注出第二道總尺寸線。

【兩點標注】命令，可以通過鼠標位置自動判斷所要標注的墻體及門窗構件。

【等式標注】命令，可以自動進行計算。

【取消尺寸】命令，不僅可以取消單個區間，也可框選刪除尺寸。

【尺寸等距】命令，用于把多道尺寸線在垂直于尺寸線方向按等距調整位置。

【設置坐標系】命令，用于調整世界坐標系位置。

【場地紅線】命令，用于定義場地坐標系。

【標高符號】面板化，插入與選型清晰。

【坐標標注】命令支持以世界坐標系或場地坐標系為標準，分別進行標注。

3、全新統一的對話框風格及交互行為

【繪制軸網】繪制軸網對話框。

【軸網標注】軸網標注對話框。

【標準柱】標準柱對話框。

【繪制墻體】繪制墻體對話框。

【新門】繪制門對話框。

【新窗】繪制窗對話框。

【墻體切割】命令，用于快速將已布置的墻體從所選點處打斷。
