探索者軟件TSSD是一款強大的CAD類型軟件，它具有專業的繪圖輔助功能，兼容大部分CAD軟件及本！軟件支持連續梁計算、井字梁計算、基礎計算、矩形板計算和埋件計算等，為用戶帶來了豐富的截面圖形，包括梁剖面、梁截面、方柱截面、圓柱截、梁式樓梯、板式陽臺和樁基承臺等，非常適合結構工程人員使用！，其方便快捷高效的輔助繪圖功能深受廣大結構設計師的喜愛和歡迎，讓用戶使用CAD制圖的效率得到大幅的提升，歡迎在KK軟件下載使用。




探索者軟件TSSD功能特色

1、專業化的多比例繪圖功能?？蓪崿F(xiàn)比例轉換時，尺寸自動轉換、標記自動調整等，具有比例轉換、圖形切割等快速調整圖形比例的工具。
2.圖紙批評功能。探索者軟件2020破解版有助于審查員實現圖紙的快速評論，將評論內容形成word版的評論意見書。
3.強大的梁圖校正功能。實現用戶自己繪制的梁圖與計算結果文件的自動比較，找到不符合規范結構要求和計算配筋的地方，注意工程師的修改，大幅度降低圖紙的錯誤率，減輕審查員的壓力，提高設計院的圖紙水平。
4.強大的文字符號輸入和排版功能。可以實現注釋、設計說明等快速布局、檢索替換、重量消除等，可以直接在Office和QQ中輸入各種鋼筋、型鋼等特殊符號。
5、完善的鋼筋工具。有一套功能齊全、使用方便的鋼筋繪制和編輯工具。你可以使用軟件提供的專業繪畫和編輯命令來快速完成你需要的工作。提供的鋼筋工具可以繪制幾乎所有類型的鋼筋形式，包括結構專業。
6.實現了與辦公軟件的指導。world中的文字、excel表可以直接導入CAD，也可以反向?qū)С?，提供快速編輯修改功能，具有直接在CAD中添加數據和乘坐的功能。
7、快速編輯圖中的組、塊、外部參考。通過集團開關實現多部件同步操作，集團編輯命令直接編輯集團和外部參考，避免重復爆炸。
8.圖形的比較功能。用戶可以快速找到兩個平面圖的區別，比較完成后，用戶可以左右同步。
9、內置規范，為工程師提供安全保障。提供常用的規范查詢，在參數化繪圖中輸入數據時，在程序內部進行規范檢查，在部件計算模塊內部進行輸入的負荷和幾何參數檢查，計算結果按規范要求進行檢查等必要的安全保障在TSSD系列軟件中得到充分實現。
10、先進的圖庫管理系統。在設計中可以隨時按照需要的分類方式管理自己的圖形資源，也可以快速將之前積累的圖形導入圖庫。
11、圖紙目錄自動生成。便于整套設計圖紙備案，還可與具體圖文聯動修改。


探索者軟件TSSD特性

1.新界面的快速轉換圖。
單擊將PKPM、YJK等軟件生成的施工圖轉換為符合設計院繪畫標準的圖紙。
2.參數標準化繪圖。
支持參數化繪制平面圖、立面圖、節點圖。
3、人性化圖庫管理系統。
該軟件提供各種常用的樣品、節點和詳細信息，并支持用戶定制添加。
4、無縫對接辦公軟件。
Word文檔可以在DWG圖中轉換為圖紙說明，支持DWG圖中的表格和Excel表的內容相互引導。
5、方便的節點邊計算邊畫。
支持混凝土構件節點計算并出圖。

探索者軟件TSSD使用方法

探索者如何快速填充圖案？

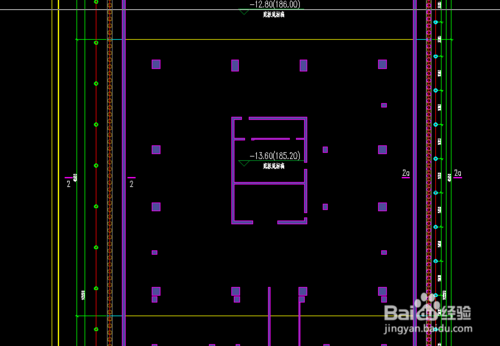

首先準備一張需要填充的結構圖。

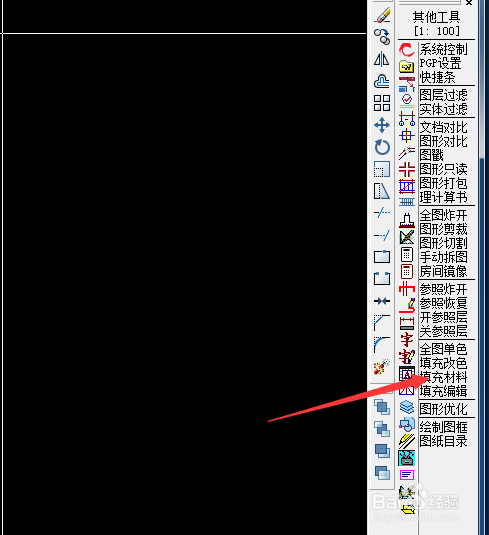

點擊右側圖片中紅色箭頭指定的圖標。

然后點擊右側圖框中的填充材料這個選項。

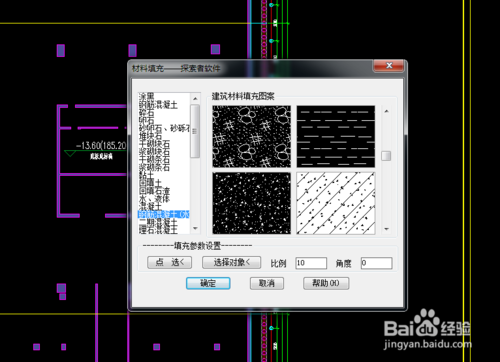

這個時候在這個窗口中找到你要填充的圖案。

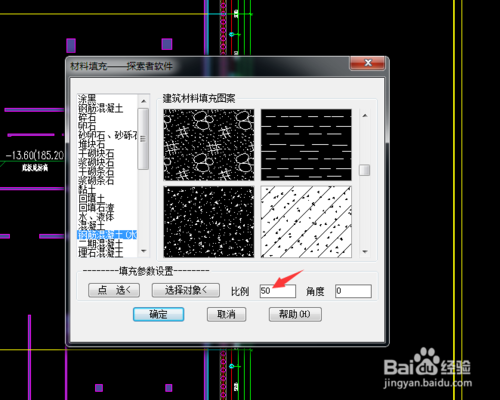

然后在比例這個位置選擇你要填充的比例。

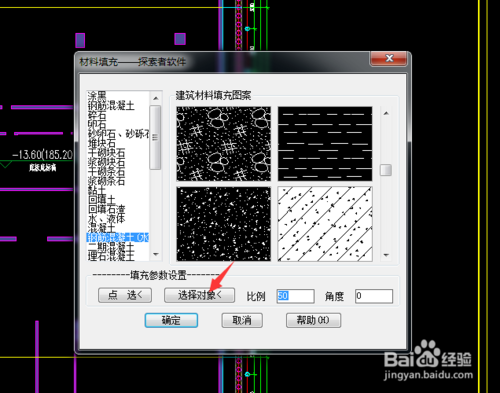

接下來點擊選擇對象這個選項。

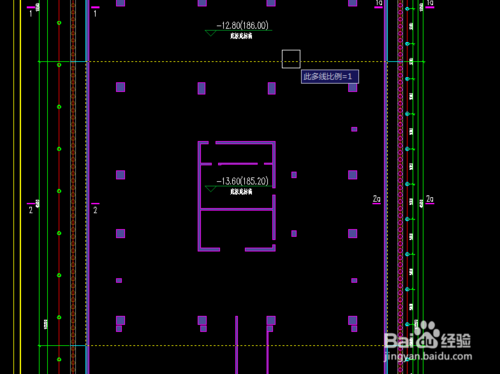

這個時候在結構圖中把你要填充的圖案邊框選擇上。

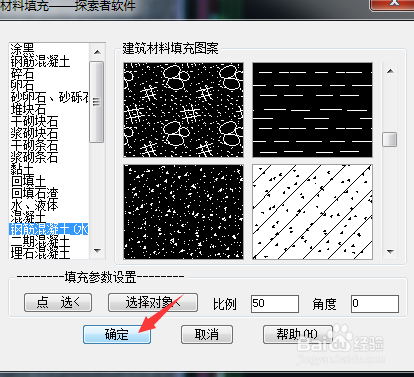

最后點擊確定鍵，這樣就完成了填充命令。

安裝方法

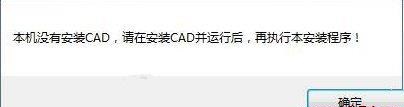

1、該版本的安裝和使用都需要Autocad的支持，若無則會出現以下的安裝錯誤，所以請在安裝此軟件之前，先安裝Autocad

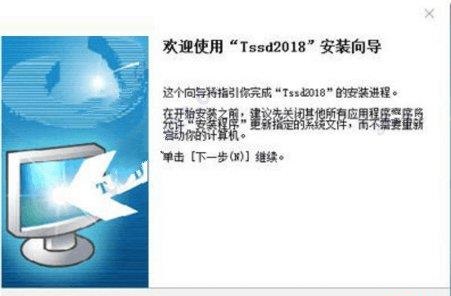

2、安裝好AutoCAD后，雙擊“Tssd.exe”安裝,點下一步繼續

3、本身的安裝很簡單，之后全部默認下一步安裝即可

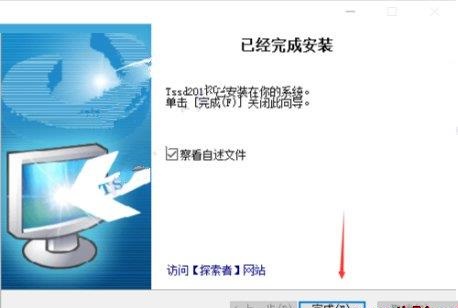

4、等待片刻安裝完成，點擊“完成”退出安裝



【更新日志】

【更新內容】

　　1.TSSD通用功能：

　　1.1.支持AutoCAD2021平臺；

　　1.2.更新菜單圖標，并支持工具欄大圖標顯示；

　　1.3.解決在tssd下，進行復制粘貼操作時沒有走ucs坐標系的問題；

　　1.4.tssd中取消對cad自動保存的設置，按cad的默認設置；

　　1.5.修改tssd安裝到win10系統的目錄c:program files下，不能寫文件的問題；

　　1.6 解決win10家庭版部分用戶安裝不了tssd的問題；

　　1.7.平法拖動：修改當正交打開時，拖動存在問題的情況；

　　1.8.初始設置里的實時顯示鋼筋和文字里的實時鋼筋查詢：兼容對箍筋間距符號-的支持；

　　1.9.初始設置--鋼--板負筋繪圖設置：增加 1/3凈跨長和1/4凈跨長兩個選項；

　　1.10.圖形接口-轉PM基礎圖：修改轉圖后少了尺寸標注的問題；

　　1.11.平面—柱—柱尺寸標注：去掉命令行里顯示的多余調試信息；

　　1.12.平面—柱—構造柱：刪除柱子、柱尺寸標注、多柱標注、移動柱子、柱填實、柱空心、柱原位放大、柱編輯等柱子編輯功能，增加對構造柱的支持；

　　1.13.平面—柱—布構造柱：當有旋轉角度，進行隨軸旋轉繪制時，解決了繪制結果中旋轉角度錯誤的問題；

　　1.14.平面-柱—布構造柱：解決設置偏移量為負值時總彈提示框的問題；

　　1.15.平面-剪力墻—墻上開洞：修改 勾選“洞口處繪制連梁”選項的情況下，不能編輯洞口名稱的問題；

　　1.16.平面-剪力墻—墻線加粗：修改命令行選項不能點選的問題；

　　1.17.平面-剪力墻—墻線填充：框選多個墻體填充時，改為獨立填充；

　　1.18.平面—剪力墻：增加墻交線處理功能；

　　1.19.平面--梁--連續標梁：修改識別的梁跨不正確的問題；

　　1.20.平面—墻與梁線的交線處理 ：處理磚墻與主次梁相交的情況按照磚墻的優先級最低來處理；

　　1.21.平面軸網—繪制圓弧軸網：解決當繪制的圓周大于180度時，軸網標注的方向不對的問題；

　　1.22.平面--軸網--繪中軸線：修改對話框界面上的文字描述（將最小梁寬和最大梁寬 改為 最小梁墻寬和最大梁墻寬）；

　　1.23.文字—多行輸入：解決對話框最大化時，“設置行號”按鈕位置不對的問題；以及文字樣式設置項的頁面布局太遠的問題；

　　1.24.文字--文字輸入：描述"@/-按初設轉換為鋼筋直徑"修改為"@/-按初設轉換為鋼筋間距"；

　　1.25.文字—查找替換：修改不能選取mtext文字的問題；

　　1.26.文字—查找替換：對話框中的符號按鈕調出的對話框中，補充了高強筋符號；

　　1.27.文字—實時查詢：執行命令過程中在命令行中的鋼筋等級提示增加了表示高強筋的字母；

　　1.28.文字_替換鋼筋直徑：雙排變單排的功能選項暫時先去掉；

　　1.29.文字工具—曲排文字：解決曲排文字時，當捕捉到圓弧端點報錯的問題；

　　1.30.鋼筋工具—箍筋試算2：二級和三級鋼筋，也可以選用直徑6的進行計算；當計算后沒有匹配到鋼筋的話增加了提示信息；

　　1.31.鋼筋工具—圓鉤斷點和斜鉤斷點：修改命令行提示語，表述更明確；

　　1.32.鋼筋工具—墻鋼筋線端頭：選中鋼筋線時增加亮顯狀態；

　　1.33.鋼筋工具—刪彎鉤：調整對話框布局；

　　1.34.鋼筋工具--箍筋試算2：將返回值那里的書寫格式也改成正確的書寫格式；

　　1.35.鋼筋—圓角箍筋：繪制時可以使用cad的正交功能輔助繪制；

　　1.36.鋼筋—畫點鋼筋：弧線布置時支持順時針繪制；

　　1.37.鋼筋—多跨負筋和自動負筋：自動繪制的鋼筋長度考慮了板的雙方向。取決于初始設置中“板負筋繪制設置”選項的設置；

　　1.38.鋼筋--異型箍筋：解決自定義箍筋繪制時，繪制多邊形出現錯誤的問題；

　　1.39.鋼筋—附加吊筋：修正 輸入放大系數后吊筋位置跑偏的問題；

　　1.40.實體工具-虛實變換：解決此命令不能對墻線進行虛實變換的問題；

　　1.41.實體工具--刪除PL無效頂點：優化對于重合點的設計算法；

　　1.42.實體工具--標形心：解決帶圓弧的不規則圖形的形心標記錯誤的問題；

　　1.43.其他工具—文檔對比：修正對話框中對參與比較的兩個文檔的描述；

　　1.44.其他工具—房間鏡像：在勾選復制建筑條件圖的情況下，解決了鏡像后平法標注的圖層被后置的問題；

　　1.45.柱形心（平面-基礎-柱形心標記 和 實體工具—標形心）：繪制柱形心支持叉的形狀；

　　1.46.工具—批注—輸出批注：解決選擇cad表格，確定后程序不響應的問題；

　　1.47.工具—批注—繪制批注：在輸入批注的對話框內加兩個下拉選項：所屬類別和圖號，方便輸出批注后可以直接當做校審單來用；

　　1.48.標面積：將此命令添加到了右鍵菜單中；

　　1.49.標面積：通過繪制圖形的方法標面積可以支持圓?。?/p>

　　1.50.快捷工具條上繪圖狀態，設置為樓梯平面圖：解決了繪制的尺寸標注圖層不是樓梯標注圖層的問題；

　　1.51.表格—文字前綴和文字后綴：支持選中則亮顯的操作；

　　1.52.表格—編輯表格：解決編輯表格后會自動將行高和列寬的值修改的問題；

　　1.53.常用符號—埋件繪制：解決對話框中預覽圖不顯示的問題；

　　1.54.常用符號-坡度符號：修改第一次繪制特別小再次繪制比例正常的問題；

　　2.構件功能：

　　2.1.墻柱體積配箍率修改箍筋長度計算規則，統一改為中到中計算；

　　2.2.框架柱體積配箍率修改箍筋長度計算規則，統一改為中到中計算；

　　3.計算1功能：

　　3.1.板式樓梯支座筋面積取值控件邏輯及計算書相關內容修改；

　　3.2.板式樓梯支座筋面積實配結果相關控件邏輯及默認值修改；

　　3.3.板式樓梯繪圖預覽界面4號鋼筋應與基本參數設置界面鋼筋等級一致；

　　3.4.梁式樓梯繪圖默認參數修改；

　　3.5.預埋件計算修改；

　　3.6.鋼材強度修改；

　　3.7.角鋼錨筋計算增加材料控件并修改受剪承載力計算；

　　3.8.角鋼直錨筋加錨板受剪承載力計算修改；

　　3.9.樁基承臺計算修改；

　　3.10.板式樓梯最小配筋率限值修改；

　　3.13.板式樓梯配筋計算修改；

　　3.12.修改直錨筋無端板計算結果與計算書矛盾問題；

　　3.13.直錨筋無端板錨板彎曲變形折減系數ΑB修改；

　　3.14.板式樓梯計算中用戶修改配筋數據無效；

　　3.15.計算書格式修改；

　　3.16.樓板鋼筋最小值修改；

　　3.17.修復板式樓梯計算4,5號鋼筋有誤問題；

　　3.18.錐形基礎示意圖位置修改；

　　3.19.樁基承臺2樁時增加上部鋼筋直徑CombBox控件及默認直徑修改；

　　3.20.單樁水平承載力計算結果改用科學計數法表示；

　　3.21.樁基承臺2樁時增加上部鋼筋直徑CombBox控件及默認直徑修改；

　　3.22.單樁水平承載力計算結果改用科學計數法表示；

　　4.計算2功能：

　　4.1.DXF文件導出字體、標注格式修改；

　　4.2.增加可變荷載調整系數；

　　4.3.增加埋入式柱腳U形筋設計；

　　4.4.修改工字型鋼骨混凝土梁計算；

　　4.5.增加圓管截面拉彎壓彎計算；

　　4.6.鉸接節點增加考慮抗震工況；

　　4.7.修改荷載工況庫刪除某工況后工況組合列表未聯動更新問題；

　　4.8.梁梁栓焊、全螺栓剛接節點取消連接板附加焊縫與螺栓群共同受力計算；

　　4.9.修改材料庫混凝土材料類型COMBOX默認為空問題；

　　4.10.修改桿件荷載庫為空時編輯荷載死機問題；

　　4.1修改地基資料庫刪除上海市一般地基后續操作死機問題；

　　4.12.取消鋼節點與砼連接節點H形梁栓焊、全焊剛接界面節點極限承載力抗震驗算CHECK項；

　　4.13.修改鋼節點梁腹板螺栓群驗算條目凈截面抗剪承載力計算參數取值有誤問題；

　　4.14.修改梁梁栓焊剛接節點計算結果列表螺栓承擔剪力未取驗算條目中計算結果問題；

　　4.15.梁柱節點H形強軸懸臂段螺栓剛接梁梁節點內力默認等強內力；

　　4.16.梁柱節點懸臂段剛接梁梁節點內力COMBOX灰顯不可編輯及計算書內力信息修改；

　　4.17.修改地震庫顯示格式；

　　4.18.修改屋面支撐、柱間支撐計算荷載分項系數；

　　4.19.修改門剛節點詳圖導出DXF格式文件多出異常標注問題；

　　4.20.修改截面庫熱軋窄翼緣H型鋼截面型號數據錯誤；

　　4.21.修改與砼連接任意梁全焊剛接節、門剛節點梁端截面角焊縫強度驗算有誤問題；

　　4.22.修改全焊剛接節點梁與連接板角焊縫強度驗算參數名下標；
