protel 99se(電路原理圖PCB的專業軟件)是一款已經成功的設計電路原理圖和PCB的專業軟件，這款軟件有著非常先進的技術，相關行業的用戶使用他是非常方便的，軟件界面簡潔、易學易懂等特點，能進行原理圖的設計、印制電路板的設計、PCB板的設計等功能，而且還都是免費使用的，對此有需要的朋友歡迎前來kk網站下載體驗~

protel 99se(電路原理圖PCB的專業軟件)漢化教程

      1、先將C:WINDOWS中的client99se.rcs文件(事實上是英文菜單文件)保存起來，再將“Protel99漢化”文件夾中的CLIENT99SE.rcs復制到windows根目錄下替換。

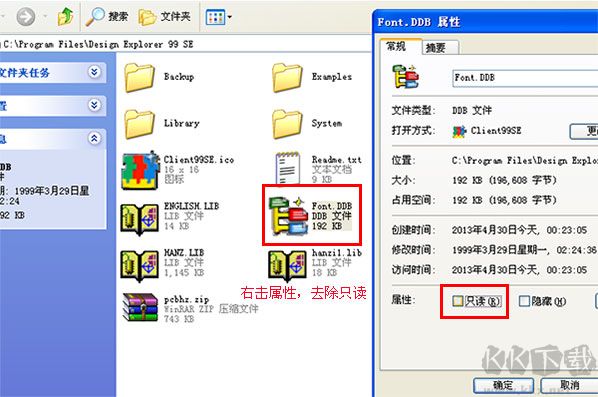

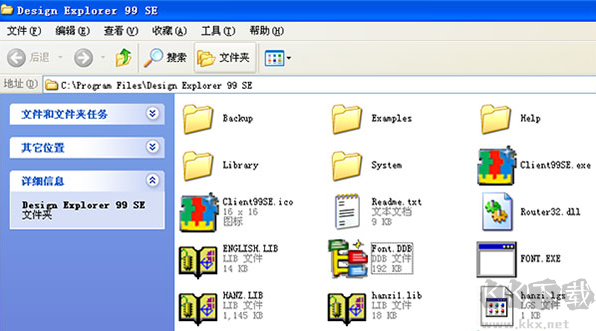

      2、然后安裝PCB漢字模塊：將“pcb-hz”目錄下所有的文件復制到Design Explorer 99 se根目錄中，注意檢查一下hanzi.lgs和Font.DDB文件的屬性，將其只讀選項去掉。

      3、再安裝國標碼庫：將文件“gb4728.ddb(國標庫)”復制到Design Explorer 99 se/library/SCH目錄中，并將其屬性中的只讀去掉。

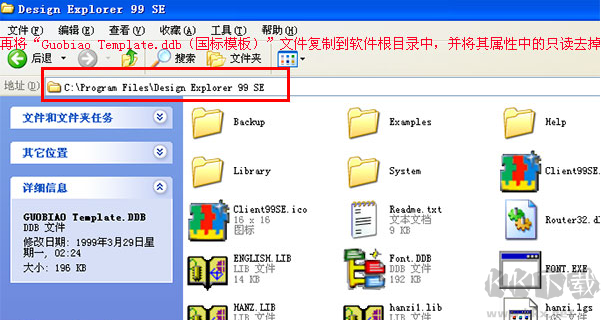

      4、再將“Guobiao Template.ddb(國標模板)”文件復制到Design Explorer 99 se 根目錄中，并將其屬性中的只讀去掉。

      5、漢化完成，打開桌面上的protel 99se圖標，即可正常使用。

protel 99se(電路原理圖PCB的專業軟件)常見問題

Protel99se中常見的ERC錯誤

1、Multiple net names on net:檢測“同一網絡命名多個網絡名稱”的錯誤

2、Unconnected net labels:“未實際連接的網絡標號”的警告性檢查

3、Unconnected power objects:“未實際連接的電源圖件”的警告性檢查

4、Duplicate sheet mnmbets:檢測“電路圖編號重號”

解決方法是：在彈出的option對話框中，單擊organization標簽，在下面的sheet NO.里面填好標號，不要重復了。

5、Duplicate component designator:“元件編號重號”

6、bus label format errors:“總線標號格式錯誤”

7、Floating input pins:“輸入引腳浮接”

8、Suppress warnings:“檢測項將忽略所有的警告性檢測項,不會顯示具有警告性錯誤的測試報告”

9、Create report file:“執行完測試后程序是否自動將測試結果存在報告文件中”

10、Add error markers:是否會自動在錯誤位置放置錯誤符號

protel 99se(電路原理圖PCB的專業軟件)功能特點

1.多圖紙?jiān)O(shè)計

一個原理圖設計有多種組織圖紙方案的方法，可以由單一圖紙組成或由多張關聯的圖紙組成，不必考慮圖紙?zhí)?，protel99se官方版將每一個設計當作一個獨立的方案，設計可以包括模塊化元件，這些模塊化元件可以建立在獨立的圖紙上，然后與主圖連接。作為獨立的維護模塊允許幾個工程師同時在同一方案中工作，模塊也可被不同的方案重復使用。

2.原理圖連線設計

確定起始點和終止點，Protel99se官方版就會自動地在原理圖上連線，從菜單上選擇“Place/Wire”后，按空格鍵切換連線方式，自動連線.任意角度.45連線.90連線，使得設計者在設計時更加輕松自如。

3.檢查原理圖電性能可靠性

打開LCD Controller.ddb 設計數據庫，點取LCD Controller 文件夾下的LCDController.prj原理圖設計窗口，Protel99se官方版可以幫助我們進行電氣規則檢查。

4.同步設計

在Protel99官方版軟件中使得原理圖與PCB同步是容易的，Protel99se包含一個強大的設計同步工具，使得非常容易地在原理圖和PCB之間轉移設計信息。

5.建立材料清單

打開“4Port Serial Interface.ddb”設計數據庫，找到“4Port Serial Interface”文件夾下面的“4Port Serial Interface.prj”文件設計窗口，選擇“Reports”中的“Bill Of Material”菜單，按照導向器所給選項選擇，完成選擇，一個“Excel”風格的材料清單將被制成。
