三菱plc編程電腦版是一款功能非常強大的編程邏輯控制軟件,這款軟件的功能非常的強大,用戶能夠利用這款軟件中的數字或者模擬信號執行邏輯運算,順序控制,定時等指令,幫助用戶輕松完成可視化程序的操作,還能有效的減少停機時間,感興趣或者有需要的小伙伴就快來kk網站下載體驗一下吧。

三菱plc編程軟件(GX Simulator 6)安裝步驟

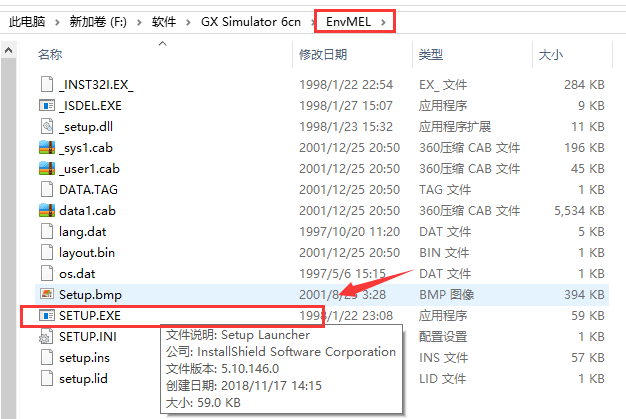

1、首先需要用戶在本站下載三菱PLC仿真軟件安裝包，下載完成后得到zip格式的壓縮包，鼠標右鍵點擊壓縮包選擇解壓到當前文件夾得到壓縮的文件，接下我們需要先運行EnvMEL子目錄下的Setup.exe，這樣是為了安裝的環境。(在安裝仿真軟件GX Simulator 6c 之前，必須先安裝編程軟件GX Developer)

2、安裝環境完成后我們在返回上一級，運行根目錄下的Setup.exe，在安裝過場中會需要輸入序列號，

3、GX Simulator安裝好之后，不會在開始菜單或桌面上添加仿真快捷方式，它只會作為GX Developer的一個插件，反映在“工具”菜單中“梯形圖邏輯測試啟動(L)”功能可用。

三菱plc編程軟件(GX Simulator 6)使用方法

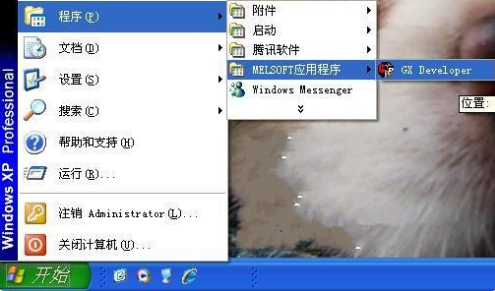

1、首先用戶點擊桌面左下角的開始選項，在彈出的菜單欄中選擇所有程序，然后程序中打開編程軟件，如下圖所示。

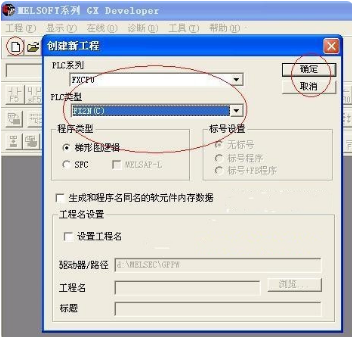

2、用戶在啟動編程軟件GX Developer后，進入到軟件主界面，用戶可以點擊文件選擇創建一個“新工程”。可以設置新工程的類型等，設置完成后點擊確定。

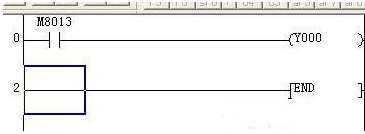

3、創建新工程后，我們再編寫一個簡單的梯形圖，如下圖中所示。

4、然后用戶在軟件界面點擊工具，彈出菜單欄。里面有程序檢查、數據合并、參數檢查等一些列選項，用戶選擇梯形圖邏輯測試啟動選項來啟動仿真，如下圖所示。

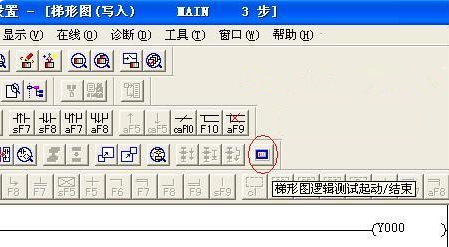

5、用戶還可以通過“快捷圖標”來啟動仿真。如下圖所示，找到圖中的選項點擊就可以了。

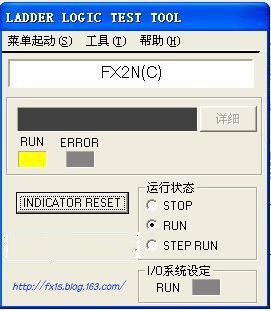

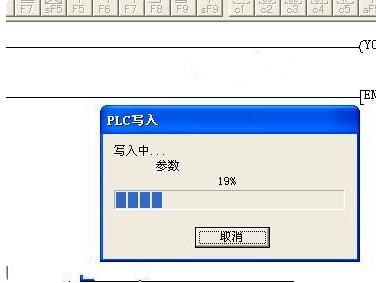

6、啟動仿真后，程序開始在電腦上模擬PLC寫入過程。以上就是小編為大家?guī)淼娜釶LC仿真軟件簡單的使用方法，有需要的用戶可以來下載使用。

三菱plc編程常見問題

安裝失敗

原因：可能是操作系統不兼容、安裝文件損壞、安全軟件阻止等。

解決方案：

確保操作系統滿足軟件的最低要求。

重新下載或獲取安裝文件，確保文件完整無損。

暫時關閉安全軟件，如防病毒軟件或防火墻，然后嘗試重新安裝。

配置錯誤

原因：PLC型號與軟件版本不匹配、通信參數設置錯誤等。

解決方案：

查閱三菱PLC編程軟件的用戶手冊，確認PLC型號與軟件版本的兼容性。

檢查并修改PLC的通信參數設置，確保與軟件中的設置相匹配。

三菱plc編程軟件介紹

軟件的共通化

gx developer能夠制作Q系列，QnA系列，A系列(包括運動控制(SCPU))，F(xiàn)X系列的數據，能夠轉換成GPPQ，GPPA格式的文檔。此外選擇FX系列的情況下，還能變換成FXGP(DOS)，F(xiàn)XGP(WIN)格式的文檔。

利用Windows的優越性

軟件使操作性飛躍上升能夠?qū)xcel，Word等作成的說明數據進行復制，粘貼，并有效利用。

程序的標準化

(1) 標號編程

用標號編程制作可編程控制器程序的話，就不需要認識軟元件的號碼而能夠根據標示制作成標準程序，用標號編程做成的程序能夠依據匯編從而作為實際的程序來使用。

三菱plc編程軟件說明

下載三菱PLC編程軟件完后，解壓到x盤，保持原文件夾名，不能有中文目錄名。 系統支持WINDOWS 98/2000/XP。

1、 先安裝通用環境，進入GX Developer Ver8/EnvMEL文件夾，點擊“SETUP.EXE” 安裝;

三菱大部分軟件都要先安裝“環境”，否則不能繼續安裝，這一步還好辦，如果不能安裝，系統會主動提示你需要安裝環境

注意，“監視專用”這里不能打勾 ，否則軟件只能監視，這個地方也是出現問題最多的地方。請大家注意：往往缺省安裝都沒有問題的。

(安裝選項中，每一個步驟要仔細看，有的選項打勾了反而不利)

三菱plc編程軟件更新日志

1：優化了性能

2：解決bug問題我們是認真的
