金林鈑金展開軟件電腦版是一款能夠幫助企業用戶打造的鈑金展開下料軟件,這款軟件內的板件數據資源非常的豐富,里面為用戶提供了120多種常見的鈑金構件,能夠幫助用戶輸出專業的報價單,讓你的工作內容變得更加的簡單,感興趣或者有需要的小伙伴就快來kk網站下載體驗一下吧。

金林鈑金展開軟件安裝步驟

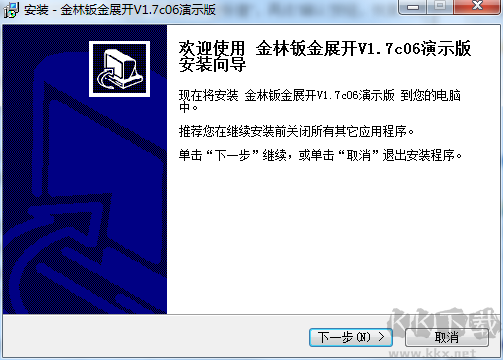

1、在kk下載站將金林鈑金展開軟件下載下來，并解壓到當前文件夾中，點擊其中的jlbjzkv1.7c06ysbsetup.exe應用程序，進入安裝向?qū)Ы缑?，接著點擊下一步。

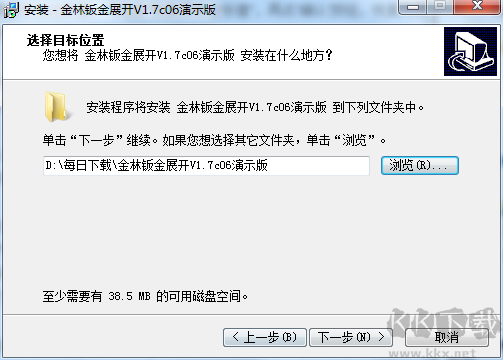

2、選擇軟件安裝位置界面，kk小編建議用戶們安裝在D盤中，選擇好安裝位置點擊下一步。

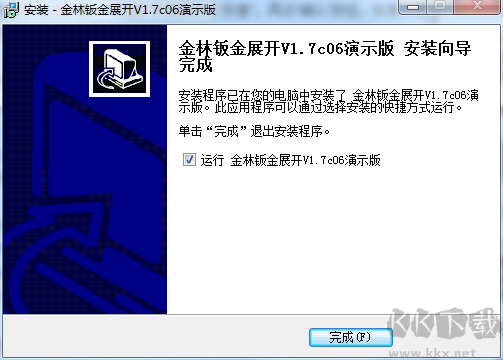

3、金林鈑金展開軟件安裝結束，點擊完成即可。

金林鈑金展開軟件常見問題

問：金林鈑金展開軟件怎么和CAD連接?

答：1.不用刻意連接，展開圖出來后，上面有個“cad圖”鍵，單擊就會自動生成cad圖(必須裝有cad軟件)。

2.金林鈑金展開軟件擁有眾多國內國際唯一領先的程序性能，領先：一秒鐘內整體同步展開，一萬等分常見構件，五萬多種程序變法 《鋼構CAD》旗下的鈑金放樣系列，由于擁有眾多經典超酷、實用免費的程序，作為強有力的后備支持，才能使其具有：程序操作界面的簡潔大氣和強大功能配置，一次性在同一張圖上全自動化出圖內容的完美齊全，對新啟動程序時程序自動提供一個常見的運算參數，此時只要點擊確定按鈕即可體驗程序帶來的、如行云流水的放樣感覺，再次啟動程序時會智能記憶上一次輸入的所有程序參數，其眾多國內國際唯一領先的程序性能，讓你在鈑金放樣施工中，將繁雜的放樣工作變得輕松舒暢。

金林鈑金展開軟件使用說明

1、 選擇“圓(橢圓)管類型”

2、選擇“等徑圓管任意角度多節彎頭”

3、安照?qǐng)D形要求輸入?yún)?shù)>點擊“繪圖”>查看是否是所要的圖形

注：有些用戶點擊“繪圖”后可能看不到圖形，請點擊“實形”。在右下角就可以看到圖框，然后用鼠標拖動窗口到合適位置，這也是和正版的唯一區別。

4、此時是全屏狀態，選擇實形狀態。

5、分別點擊展開1、展開2、展開3、展開4查看圖形。

金林鈑金展開軟件適用范圍

第一種方法是剪一個一百寬的料，用折彎?rùn)C(jī)這一道彎，記住板厚。加減系數便出來了，試三次取中數即可。這是最簡便的方法。

可以學習PROE。CAXA軟件，哪里有自動展開功能。不過系數還要靠前面試出來。

由公式可以計算，不過不好記，給大家列一個常用系數吧

板厚 系數 (毫米)

1， 1.6-1.8。

1.5， 2.4-2.6。

2.0， 3.3-3.5。

2.5， 4.2-4.5

3.0， 5.0-5.3 。

(系數會隨你折彎下摸所用的槽寬的大小變化)僅供參考。

公式的話L=pa/2*r+y*T比較準確。

用 catial三維軟件構造，軟件本身有展開的功能

展開尺寸-L;折彎角-β;厚度-T;半徑-R

1。0°≤β≤90°

L=A+B-2(R+T)+(R+T/3)*(180-β)∏/180

2.β=90°

L=A+B-0.429R-1.47T

3.90°≤β≤150°

L=A+B-2(R+T)tan[(180-β)/2]+(R=T/2)(180-β)∏/180

4.150°≤β≤180°

L=A+B

金林鈑金展開軟件軟件功能

一、園(橢圓)管類型

本類型為圓管(含橢圓管)類的連接管構件，包括各種圓管形等徑彎頭、三通、蛇行管構件，各種異徑的三通連接管構件，還有橢圓管、圓管相交橢圓管，橢圓管相交圓管，橢圓管相交橢圓管構件等15種形式。構件品種齊全，各個構件內的各部尺寸、傾斜角度、偏心量可在一定范圍內任意輸入。

二、變徑錐管類型

本類型為圓(含橢圓)錐管類的連接管構件，包括各種正圓錐管、正圓錐臺、斜圓錐管、斜圓錐臺、橢圓錐管、橢圓錐臺構件，各種異徑斜口的連接管構件、圓口與橢圓口的連接管構件、錐管任意角度兩節彎頭、錐管任意角度多節彎頭、還有正圓錐管相交正圓錐管、斜圓錐管相交正圓錐管、斜圓錐管褲形三通、斜圓錐管與正圓錐管褲形三通構件等18種形式。構件品種齊全，各個構件內的各部尺寸、傾斜角度、偏心量可在一定范圍內任意輸入。

三、錐管圓管相交型

本類型為圓錐管與圓管連接的構件，包括圓管與正圓錐管彎頭，各種正圓錐管、斜圓錐管相交圓管構件，各種圓管相交正圓錐管、斜圓錐管構件，圓管與正圓錐管褲形三通構件等8種形式。構件品種齊全，各個構件內的各部尺寸、傾斜角度、偏心量可在一定范圍內任意輸入。

四、方園過渡類型

本類型為矩形過渡到圓形的連接管構件，包括各種形式的矩形(含正方形，下同)過渡到圓形、橢圓形、長圓形的連接管構件，圓形過渡到長圓形的連接管構件，還有矩形過渡到圓形、圓形過渡到矩形的褲形三通管構件等14種形式。構件品種齊全，各個構件內的各部尺寸、傾斜角度、偏心量可在一定范圍內任意輸入。

五、方矩錐管類型

本類型為矩形過渡到矩形的連接管構件，包括各種形式的平口矩形(含正方形，下同)連接管構件，各種平斜口、斜口的矩形連接管構件，還有各種兩口垂直的矩形連接管構件、矩形的褲形三通管構件、圓弧過渡矩形彎頭構件等9種形式。構件品種齊全，各個構件內的各部尺寸、傾斜角度、偏心量可在一定范圍內任意輸入。

六、矩管園管相交類型

本類型為矩形管、四棱錐管與圓管、圓錐管連接的構件，包括矩形管相交圓管、四棱錐管相交圓管構件，矩形管相交正圓錐管、斜圓錐管構件，四棱錐管相交正圓錐管構件，圓管直交四棱錐管構件等6種形式。構件品種齊全，各個構件內的各部尺寸、傾斜角度、偏心量可在一定范圍內任意輸入。

七、球面螺旋類型

本類型為不可展曲面的近似展開和連接的構件，包括圓球罐的經線法、緯線法近似展開放樣，圓球罐熱脹冷縮制作法的經線法、緯線法展開放樣，圓管與球面相交構件，還有等徑等距螺旋葉片、等徑變距螺旋葉片、變距等徑螺旋葉片、變距變距螺旋葉片、內外同錐螺旋葉片等構件的展開放樣等9種形式。構件品種齊全，各個構件內的各部尺寸、螺距、直徑、偏心量可在一定范圍內任意輸入。

金林鈑金展開軟件軟件特色

1、自主開發軟件，簡單實用

本軟件全部為自主開發，可在簡體中文與繁體中文之間方便轉換，在WindowsXP以上的操作系統下安裝使用?？瑟?dú)立運行繪出展開圖，也可連接CAD軟件(2002～2009版本)繪出展開圖。

2、操作方便，界面友好

金林鈑金展開軟件官方版操作簡單，每個界面都有詳盡的說明，每個鈑金構件都有示意圖，用戶根據說明及圖示即可方便的使用本軟件。方便和詳盡的幫助說明是本軟件的一個特色。

3、鈑金構件的立體圖、構件圖和展開圖例

七個類型的每一種鈑金構件都有對應的立體圖、構件圖和展開圖例，用戶可以很直觀地了解鈑金構件的種類和結構，很容易找到和選擇所需的鈑金種類。

4、自動生成圖形

用戶輸入構件尺寸參數后，按《繪圖》即自動生成構件圖和展開圖，并自動標注各種相關尺寸，用戶可根據需要調整圖幅、圖形、字號的大小，填寫標題欄內容，確認后即可打印輸出。

5、可調用AutoCAD畫展開圖

AutoCAD是目前世界上最流行的繪圖軟件，可與各種數控設備銜接。本軟件在展開圖界面可直接打開2002～2009版本的AutoCAD軟件，在該軟件上畫出相應的展開圖并進行標注，展開圖的輪廓線為多段線，曲線部分全部擬合為光滑的弧線，可以輸出到數控切割機下料，完成鈑金下料的自動化操作。還可以在CAD上進行二次繪圖，按用戶的標準和習慣輸出所需圖紙。

6、展開圖有兩種標注方式

為了方便各種用戶的需要，展開圖的數據有兩種標注方式。一種是傳統的長度標注方法，便于人工在板材上直接下料;另一種是坐標標注方法，以展開圖上某一點為原點建立直角坐標系，每一個下料點都用文本文件標注其坐標，方便輸入到各種繪圖軟件中，并可減少積累誤差。

7、加邊功能

為了方便用戶使用咬邊方式加工金屬構件，增加了加邊功能，在坐標標注展開圖狀態下，點擊'加邊'按鈕，在彈出的窗口中選擇"與邊線垂直增加寬度"，輸入需要增加的折邊寬度和起始、結束坐標序號，點擊'確認'即可得到加邊后的展開圖。如果要修改加邊數據，可選擇"恢復原來坐標值"，再點'確認'按鈕，恢復為原來的展開圖，再重復前面選擇和輸入?yún)?shù)動作，即可獲得新的加邊展開圖。每個構件可輸入10段加邊曲線，以滿足不同構件的要求。

對于CAD版本，如果對加邊的曲線需圓滑連接，還可輸入需擬合的曲線序號，擬合后的曲線是由多段圓弧光滑的連接，如果不擬合的線段點與點之間則是直線連接。

8、有相交方式的選擇

為了方便用戶的各種加工和輸入?yún)?shù)習慣，特增加了一些選擇功能。對于相交構件，有'插入'和'騎馬'兩種相交方式可選擇;對于圓管對接構件，有'板材中徑'和'修正半徑'兩種計算方式選擇，可減少對接焊縫的寬度，提高構件的加工精度。

9、有板材下料和成品管下料方式的選擇

在加工圓管類構件時，有的用戶是在板材上下料，然后用卷板機把鋼板卷制成圓管，有的是在事先卷制好的圓管或者購買的成品圓管上用樣板下料后包在圓管上畫線下料。為適應不同用戶的要求，軟件在全部圓管類構件增加了'板材下料'和'成品管下料'兩個選擇按鈕，可供客戶根據不同的要求選擇。

10、其它功能

為了方便用戶計算用料，核算成本，軟件設有計算展開圖的面積的功能，在坐標圖的上方，顯示有當前展開圖的面積;另有部分構件，根據客戶的不同要求，以及同一種構件的不同做法，分別設置了不同的參數輸入方法、大型不可展曲面的不同下料方法、各種蝸殼的不同加工方法，有無補強板等功能的選擇，能適應不同客戶的各種需求。以上各種選擇框都是在輸入?yún)?shù)界面的左下方，請各用戶注意選擇后再繪圖，避免出現展開圖不符合要求的情況。
