circuitjs1(電路仿真軟件)是免費的電路模擬工具，電腦上能用，已漢化，打開就是中文界面。它能逼真模擬各種電路，從簡單串聯并聯到復雜電路都行，在電工仿真軟件里算不錯的。還能查電子元器件、生成電路圖，對學生學電路知識有幫助，職工設計電路也能用，適合不同行業的人，有教育和實用價值。需要模擬電路、學習或工作中用到電路相關內容的，可下載這個免費又方便的中文版試試，操作簡單還實用。

circuitjs1(電路仿真軟件)安裝教程

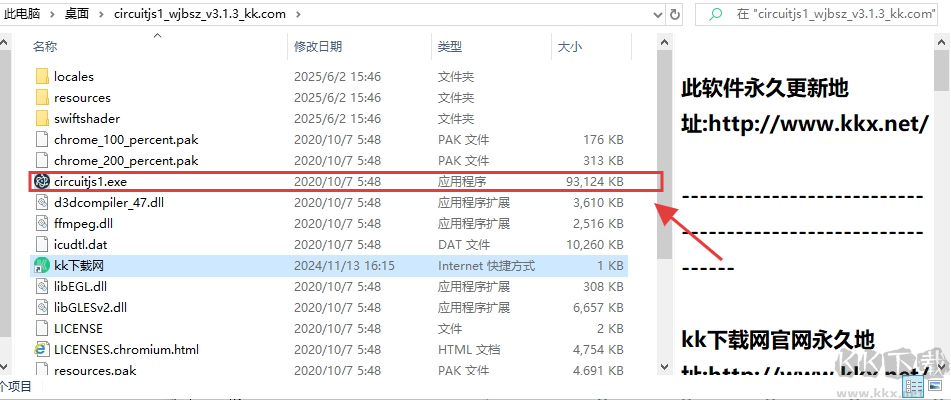

1、解壓安裝包后，運行 “circuitjs1.exe” 程序。

2、此版本為漢化免安裝版，雙擊即可啟動，無需額外安裝步驟。

3、進入程序后，即可開始進行電路仿真設置。

circuitjs1(電路仿真軟件)使用教程

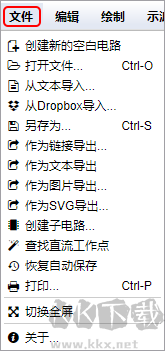

1、文件功能：可導出 SVG 圖像、文本代碼等格式，通過文本導出或復制代碼共享電路，確保接收者獲得相同電路。

2、編輯技巧：活用快捷鍵提升工作效率，減少手動操作耗時。

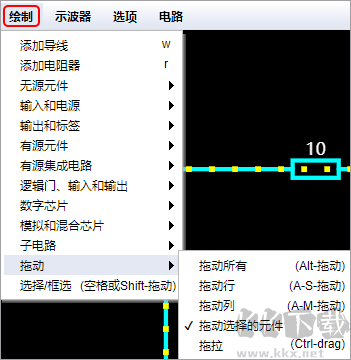

3、電路繪制：從 “繪制” 子菜單選擇元件，常用元件可通過快捷鍵(或自定義快捷鍵)快速添加，元件類型豐富。

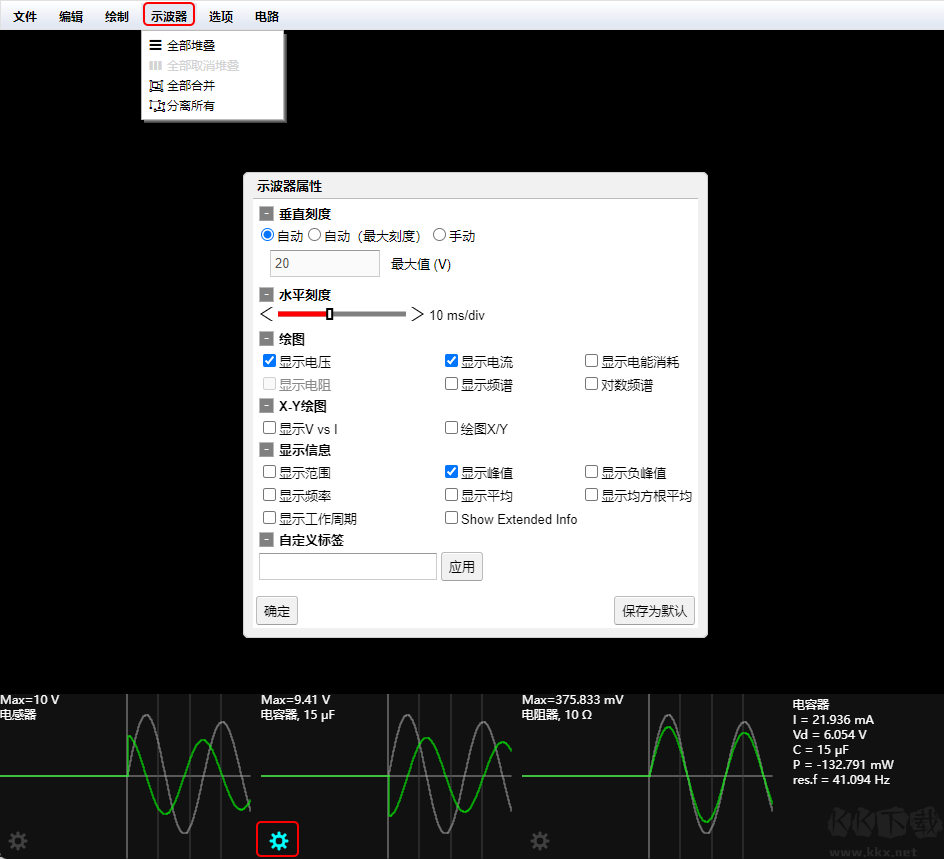

4、示波器設置：菜單欄選項僅更改顯示方式，更多設置需點擊窗口下方波形滾動區域的齒輪符號。

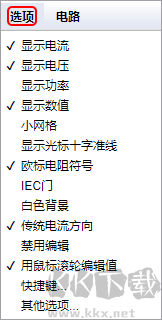

5、選項調整：根據需求設置顯示參數，優化界面與仿真顯示效果。

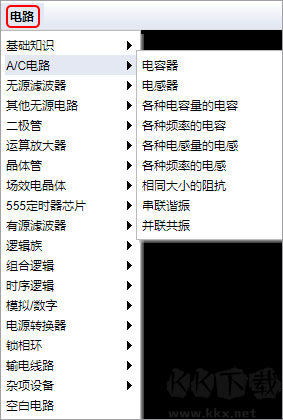

6、典型電路示例：“電路” 選項卡存放模擬 / 數字電路示例，配合電流電壓可視化，輔助理解電路原理。

操作指南

添加元器件：通過 “繪制” 選項卡添加元件，或使用自定義快捷鍵(區分大小寫)快速添加(如 R = 電阻、C = 電容)。

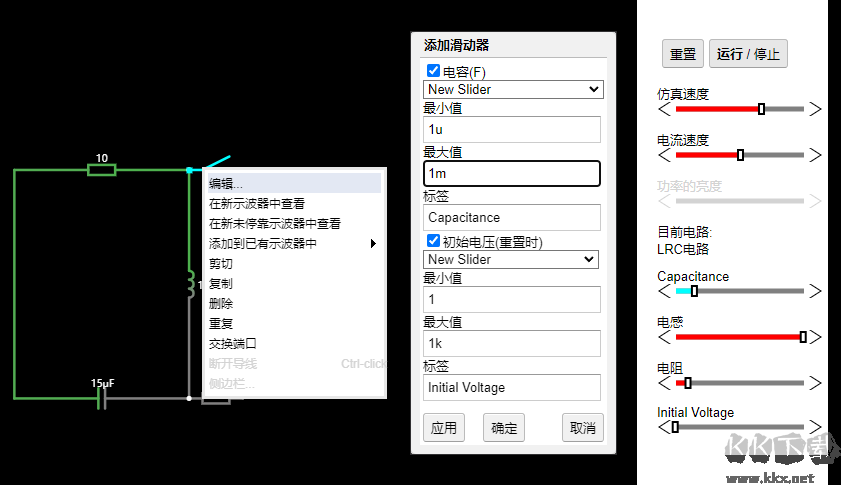

移動與參數設置：雙擊或右鍵點擊元件編輯參數，可將參數添加至側邊欄通過滾輪調節。

仿真注意事項

仿真通過微小時間間隔計算電壓電流變化，高速電路需設置更小仿真步長(至少短于電路時鐘周期)。

實驗示例(以 STM32G031 示波器電路為例)

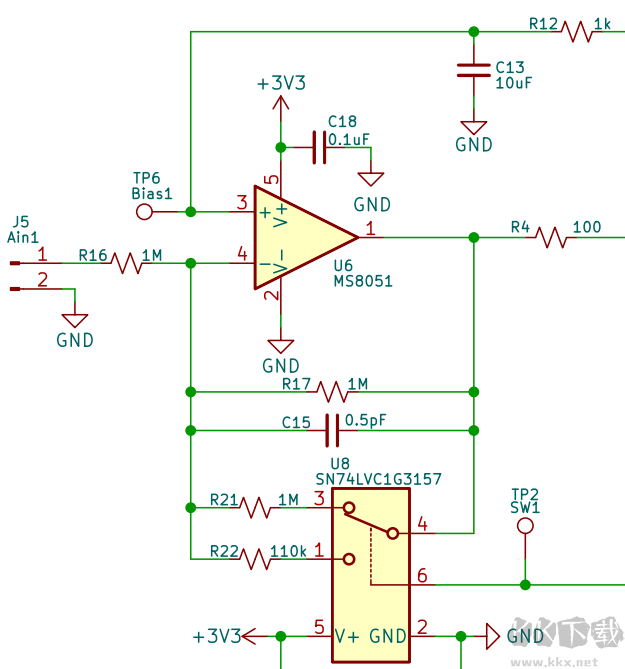

以電子森林STM32G031簡易示波器平臺為例，參考電路原理圖中的部分電路(如下圖)，在CircuitJS中搭建一個仿真電路。

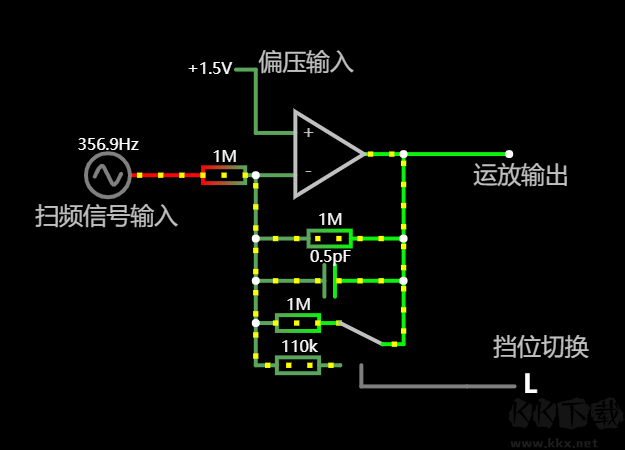

搭建完成的仿真電路如下：

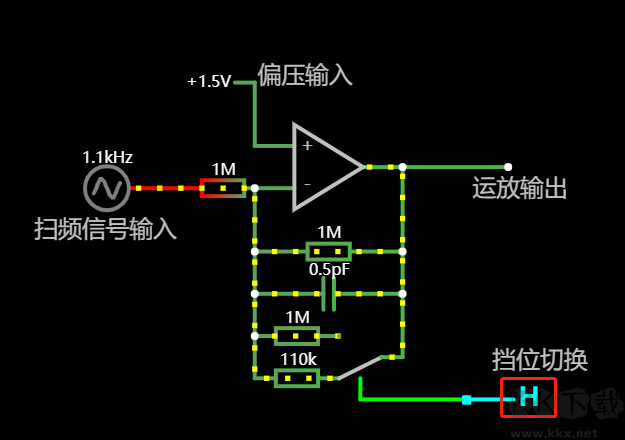

點擊仿真電路中的“檔位切換”，可以看到開關由“L”檔位切換為“H”檔位。

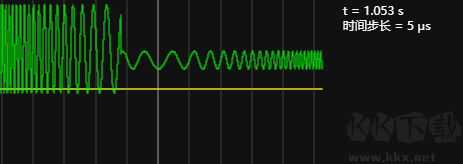

切換檔位之后，運放的輸出信號發生了衰減。

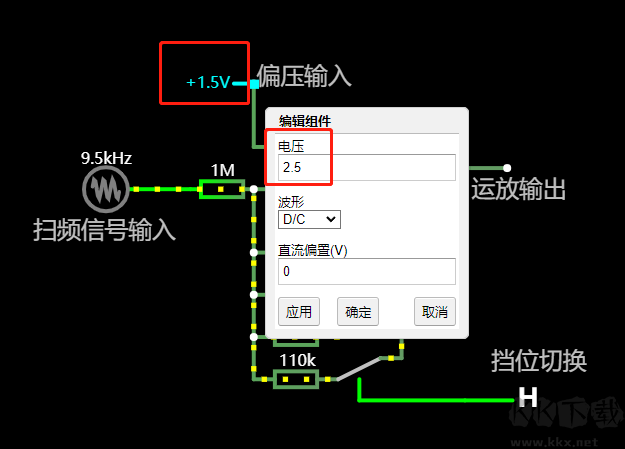

雙擊調整電路的偏壓輸入，將1.5V改成2.5V：

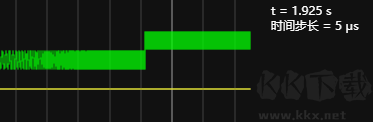

可以看到輸出的電壓發生了偏移：

這個電路就是STM32G031示波器開發板中前端電路檔位切換的工作原理，該仿真電路的內容可以通過底部的鏈接獲取。

circuitjs1 (電路仿真軟件) 功能

1、創建電路：在畫布區域拖拽電阻、電容、電感、電源等元件至畫布。

2、設置電源：添加直流 (DC) 或交流 (AC) 電源，自定義電壓值。

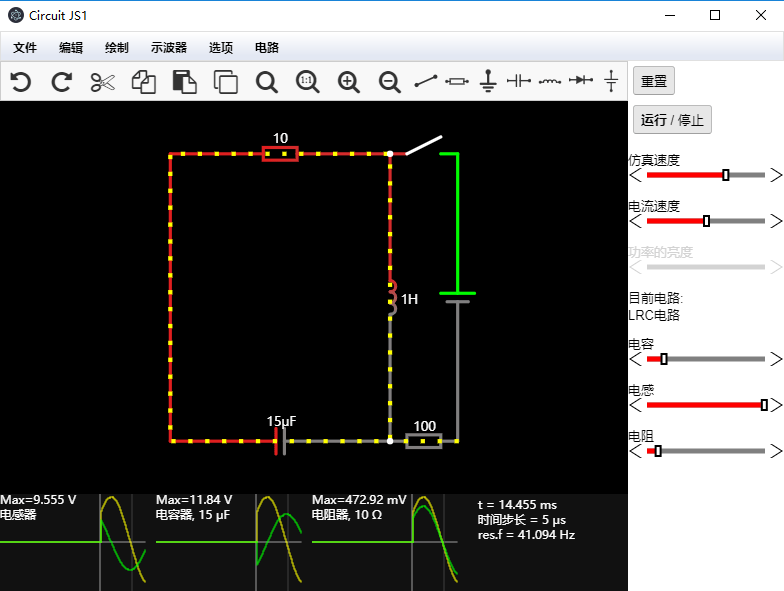

3、運行模擬：點擊運行按鈕，實時觀察電流、電壓等參數變化及元件工作狀態。

4、結果觀察：通過實時圖表與波形顯示，查看電壓、電流、功率等數據變化。

5、元件連接：使用導線工具點擊元件連接點并拖動，完成電路連接。

6、參數設置：雙擊元件設置電阻值、電容值等參數。

7、保存分享：保存電路設計并生成鏈接，方便與他人共享。

circuitjs1 (電路仿真軟件) 常見快捷鍵

1、常規操作

Ctrl+Z(Cmd+Z)：撤銷操作。

Ctrl+Y(Cmd+Y)：重做操作。

Ctrl+C(Cmd+C)：復制選定元件或區域。

Ctrl+X(Cmd+X)：剪切選定元件或區域。

Ctrl+V(Cmd+V)：粘貼剪貼板內容。

2、元件操作

R：選擇電阻元件。

C：選擇電容元件。

L：選擇電感元件。

V：選擇電壓源元件。

I：選擇電流源元件。

W：選擇導線工具。

D：選擇二極管元件。

F：選擇場效應晶體管 (FET) 元件。

3、其他操作

S：保存電路設計。

L：加載已保存電路。

Space：開始 / 停止模擬。

Delete/Backspace：刪除選定內容。

Shift + 拖拽元件：對齊至網格或其他元件邊緣。

Shift + 拖拽導線：限制水平 / 垂直拖拽方向。
