天正插件是針對天正系列軟件制作的一款實用插件，包括天正建筑、天正排水、天正電氣、天正暖通等等。該插件可以解決不同版本的CAD圖紙文件的兼容問題，讓用戶可以輕松打開任意版本的CAD圖紙并進行編輯，避免在打開不同版本CAD圖紙文件時可能會出現的亂碼的問題，有需要的朋友可以下載使用哦！

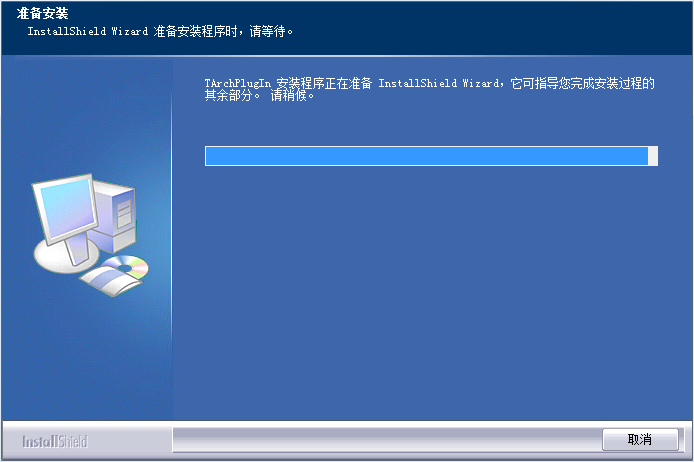

天正插件安裝說明

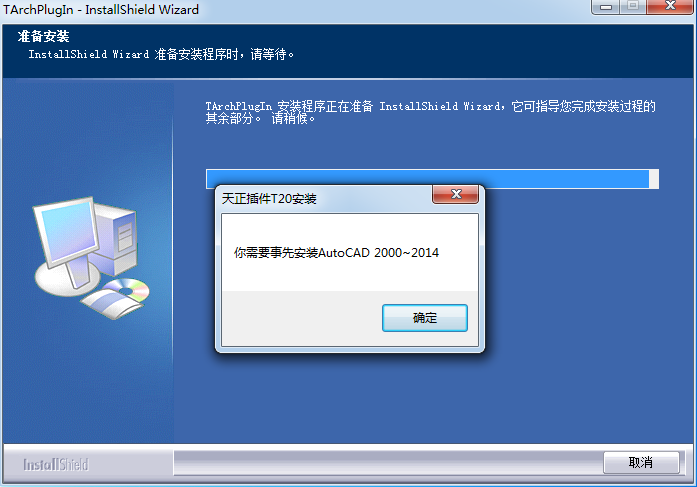

安裝天正插件之前要安裝AOTOCAD2000-2014



天正插件使用說明

支持32位AutoCAD2004-2014以及64位AutoCAD2010-2014平臺。
安裝到用于打印和閱讀T20天正建筑和天正水、暖、電等下行專業軟件圖紙的機器上。
安裝有T20天正軟件系列相關專業軟件的機器，不需要安裝本插件。
提供了TExplode(分解對象)和TSaveAs(圖形導出)命令。


天正插件功能介紹

1、[指向索引][分割索引]修改：
避免在打開天正建筑時出現文字移動問題。該對話框增加了Digital按鈕。然后垂直和左右兩個方向，可以用最短的方式標記。當水平導線沒有旋轉時，自動定位到指向點上，確保最后的指針沒有移動；同時刪除無意義的短線。當UCS不使用世界坐標和沒有注釋文本時，將出現錯誤。
2、改錯[消除重線]：
因?yàn)楹撕瘮?shù)的排序程序?qū)Ρ淼拈L度有限制，當一組同線數目增加到一定值時，ACAD系統將崩潰。這次修改幾乎使這個數量值增加了一倍(因?yàn)檫@個數量已經達到了算法的極限)。
3、修改[字詞縮放][字輪]：
添加“J-設基點”選項；可以統一設置旋轉、縮放基點；如果沒有設置或文字、屬性的對齊點作為基點。將'{A}拾取'改為'{S}拾取'；避免對'ALL'的影響。修正：處理MTEXT的一些錯誤將導致中斷。
4.[TouchFiles]改錯：
勾選“屬性、尺寸改值”的參數將導致多個圖元混選。修正：只有當前空間的圖元被選中(除R14外)。添加篩選選項“增加相關組圖元”；選擇樣本圖元時臨時關閉組開關。求解了在按文本內容進行過濾時，選擇通配符作為特征圖元的正確過濾問題。
5.修改[邊界搜索]：
對Xline和Ray的支持。
6、修改[塊的顏色]：
添加選擇圖塊更改功能。
7.[面積測量]改錯：
"S選擇Pline->A面積和"內的周長不累積。用'A/E減/X乘/D除'時，如果選擇了沒有數字的文字，程序?qū)l(fā)生錯誤而中斷。修正：在“S選擇Pline”選項中添加“G分層統計”選項；可以在命令行上顯示每個圖層線的面積。
8、修改[定義視圖]：
ACAD2010及以上版本，當模型圖通過UCS旋轉后，一張圖插入第二個視口時，視口內視圖發生傾斜。修正：支持圖面空間坐標旋轉情況。
9、[更換平面窗]：
"{S}圖上選擇"支持人防門。
