Scan2CAD是一款非常好用的光柵圖像轉矢量圖像軟件，為廣大工程師和設計師設計的世界領先圖像轉換軟件，用戶可以將CAD圖紙輕松轉換為數字圖紙使用，滿足用戶的圖像轉換需求!功能眾多，主要有光柵編輯、光柵矢量混合編輯以及全自動化矢量編輯三大功能，在圖紙?jiān)O(shè)計中比較常用，能夠幫助用戶將光柵圖像轉換為矢量圖像，支持多種文件類型，幾乎任何柵格和矢量文件類型都可以進行轉換，轉換后的圖像可以在CAD/CAM軟件中打開，還能進行讀取、編輯和打印等操作，將任何流行的文件類型轉換為行業標準文件類型，例如DXF和DWG等文件，還可以通過繪圖儀輸出新圖或?qū)⒏蓛舻膱D紙存入數據庫進行保存。需要的朋友快來下載試試吧!

Scan2CAD特色

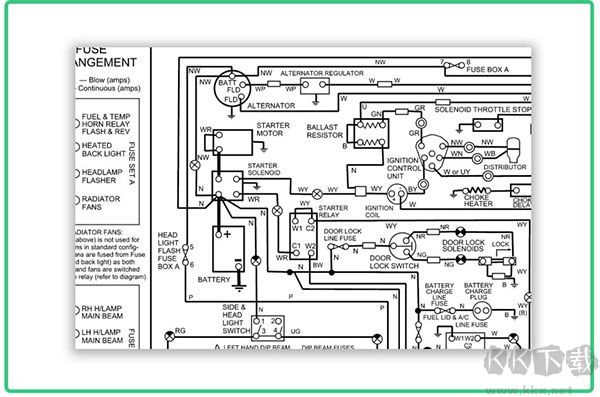

1、技術圖紙

轉換技術圖紙的圖像，例如建筑平面圖，電氣原理圖，輪廓圖等。

2、CNC設計

將圖像轉換為矢量輪廓以進行CNC切割。

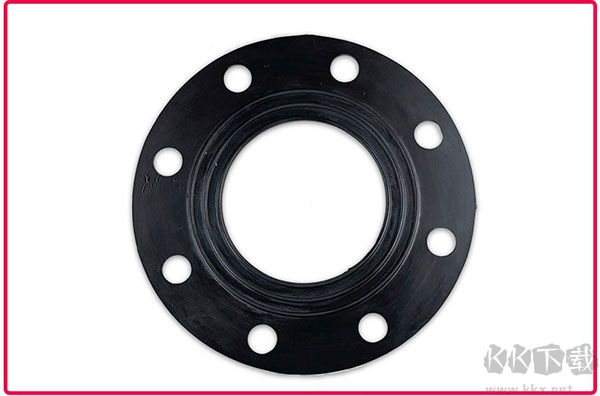

3、實物

轉換對象的圖像，例如紙樣，工具，墊片等。

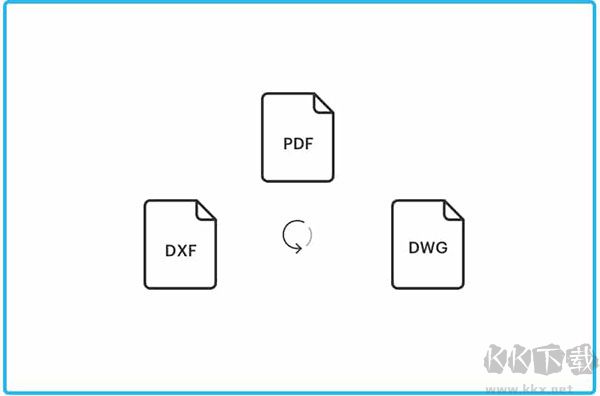

4、矢量文件

轉換矢量文件，例如PDF，DXF和DWG。

Scan2CAD功能介紹

1、對掃描獲取的圖紙文件實施迅速清理，可直接通過繪圖設備輸出新版圖紙，或把整潔的圖檔歸入數據庫留存。

2、對掃描取得的圖紙文件進行尺寸縮放與必要的調整，獲取準確的圖像資料。

3、對掃描獲得的圖紙文件開展局部改動與互動式修改，便于生成新的設計方案。

4、將掃描獲取的光柵圖像自動轉化為所需的矢量格式，如autocad的dwg\dxf等。

Scan2CAD怎么用?簡單使用方法如下：

1、下載解壓，啟動scan2cadv7 pro程序：

2、導入光柵圖像或通過掃描儀獲取圖像文件。

3、將光柵圖像轉為灰度模式，在“調色板”菜單下的“選擇調色板”功能中設定為“灰介”。

4、進入“光柵特效”菜單，執行“光滑”處理。(第2、3步為必要操作，若跳過會導致轉換后的圖形質量嚴重下降)

5、按下F8鍵啟動轉換過程。

6、轉換結束后，在“文件”菜單中選擇“輸出”下的保存選項，生成的文件為DXF格式。

7、啟動cad軟件，在打開文件界面將“文件類型”設為DXF格式，即可調用轉換完成的圖形文件進行后續操作。

Scan2CAD特別注意

若需將PDF轉換為CAD，可先用Photoshop打開PDF文件，再將其另存為T(mén)IF格式，之后使用scan2cad進行加載。

在加載過程中可能會遇到錯誤提示，直接確認即可，這不會影響整體轉換效果。

如需識別文字內容，可以啟用OCR功能，然后再進行矢量化并保存。雖然效果可能普通，但提供了多種調節選項供優化使用。

處理大量文件時，建議利用批量處理功能(在此之前，請確保所有TIF文件已置于源目錄中)，轉換結果會自動保存到目標文件夾。
