NI-VISA(NI儀器驅動程序)是一款儀器驅動程序，它是配置、編程和排查儀器系統故障的標準，涵蓋GPIB、VXI、PXI、串行、以太網及USB等接口?？梢酝ㄟ^儀器執行基于消息與寄存器的通信、觸發斷言、內存共享，以及響應中斷和觸發;軟件包含實用程序、底層控制功能與范例，能幫助用戶快速創建應用程序。對初學者或簡單任務設計者，VISA提供易用的控制函數集，應用形式簡潔;對復雜系統組建者，它則具備強大的儀器控制功能與資源管理能力。需要的朋友快來下載試試吧!

NI-VISA安裝教程

1、下載壓縮包，進行解壓得到NI-VISA安裝程序

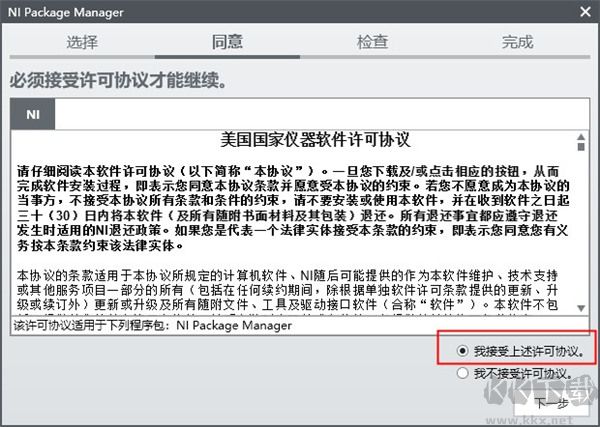

2、進入驅動器運行安裝程序“Install.exe”，選擇(我接受許可協議的條款)，再點擊下一步；

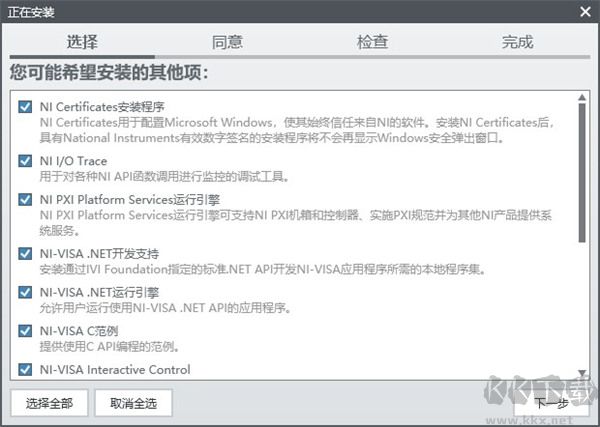

3、選擇安裝組件，建議全部勾上；

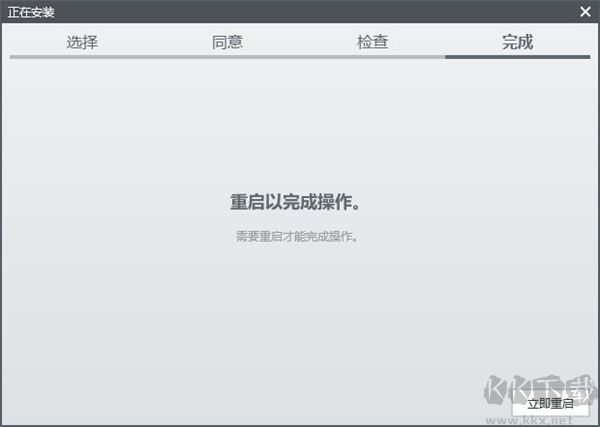

4、安裝完成后重啟就可以了。

NI-VISA核心特色

1、接口一致性

不論連接何種類型的接口，NI-VISA均采用統一的操作方式與設備進行數據交互。這表明不同接口之間可自由切換，并且在與多種儀器通信時，僅需掌握一種編程方式即可實現。例如，無論設備使用的是串行接口、GPIB還是USB連接方式，若需向基于消息傳輸?shù)脑O(shè)備發送ASCII格式字符串，所使用的VISA指令始終保持一致。

2、跨平臺兼容性

在開發過程中，基于VISA函數編寫的程序具備良好的遷移能力。VISA通過自定義數據類型來達成這一目標，從而保障應用在不同系統環境下的行為表現穩定一致。因此，利用LabVIEW創建的VISA程序能夠便捷地部署到任何支持該開發環境的平臺上。NI-VISA適配多個操作系統，涵蓋Windows、MAC OS以及Linux系統。

3、操作簡便性

NI-VISA提供了一個極為簡潔的編程接口，易于快速掌握，其多數輸入輸出功能不依賴于特定總線類型。常用儀器控制功能均可通過簡明的命令完成，用戶無需深入了解各類總線底層通信機制。

NI-VISA功能介紹

1、NI-VISA 通用I/O接口工具 NI-VISA授權詳情 虛擬儀器軟件架構(VISA)是用于配置、編程及調試包含GPIB、VXI、PXI、串行端口(RS232/485)、以太網、USB或IEEE 1394接口的測試系統的統一規范。新增功能包括LXI自動識別(NI MAX完善了對LXI設備的信息展示)、MAX內建的VISA沖突管理設置、支持Mandriva Linux 2009、openSUSE 11.0版本，以及為64位Windows Vista系統提供的多廠商VISA插件框架。

2、NI-VISA是NI公司實施的VISA I/O規范，它構建了硬件與NI LabVIEW、LabWindows/CVI和Measurement Studio(適用于Microsoft Visual Studio)等開發平臺之間的編程通道。

3、部分NI產品如開發環境和GPIB硬件附帶NI-VISA開發許可。完成開發后發布的系統若包含NI硬件、NI開發環境及基于該環境編寫的應用程序，則會隨附NI-VISA運行許可。

NI-VISA使用說明

一、用NI-VISA模擬USB設備

計劃在PC上模擬USB鍵盤行為。希望通過計算機的USB端口發送數據，使主機表現出類似USB鍵盤的功能。能否通過NI-VISA實現?

解答：此操作無法通過NI-VISA完成。USB采用主從結構設計。配有USB插槽的計算機通常作為主控端。而鍵盤、鼠標、硬盤、攝像頭等外設則作為從設備運行。主設備與從設備之間存在硬件層面的差異，這類差異無法通過軟件編程消除。這種限制源于USB線纜兩端使用不同的接頭設計。普通USB線纜不支持兩臺PC間USB端口直連。盡管USB回環線可用于連接兩個USB端口，但關鍵在于NI-VISA的函數庫僅支持對USB從設備的訪問編程。即便配備PCI USB仿真卡，也無法借助NI-VISA進行編碼控制。同時，也不能反向使用NI USB-232轉換器，即不能將USB轉串口適配器當作串口使用。USB不具備像傳統串口那樣直接發送字符的能力。

二、NI-VISA中的結束標識符

多種基于消息傳遞的總線依賴結束符標記一次數據傳輸?shù)慕K止。對于符合完整488.2協議標準的VISA資源類型(如GPIB Instr、VXI/GPIB-VXI Instr、USB Instr和TCPIP Instr)，一般無需手動設置結束符，因協議本身已內置判定消息終點的機制。僅當使用其他資源類型(Serial Instr、USB Raw和TCPIP Socket)時，才需要明確告知VISA如何判斷消息結尾。

接收與發送的數據流均可設定結束符。常見的兩種結束符為“換行”(符號'\n'、ASCII十進制10或十六進制0x0A)和“回車”(符號'\r'、ASCII十進制13或十六進制0x0D)。

四個核心NI-VISA屬性用于管理結束符處理。其中兩項屬于“消息類設置”，另兩項專用于“串口參數”。消息相關屬性為“結束符”與“啟用結束符”，串口專用屬性則為“串口讀取結束模式”和“串口寫入結束模式”。下文將逐一說明各屬性用途并提示注意事項。

1、結束符(TermChar)

屬性接受一個無符號8位整數作為輸入值。因此，在不清楚具體ASCII碼的情況下，建議直接指定數值來設定屬性。此值將作為讀寫操作中識別結束位置的依據。設置該項并不決定其是否生效。

雖然TermChar不限于串口場景，但在使用完整488.2協議的總線(如GPIB)時，推薦采用其他終止方式，如文中所述。例如，在GPIB通信中，常規做法是利用硬件信號線EOI來標志結束。

注：VISA Configure Serial Port.vi通過終止符參數設置此項，默認值為換行符(0x0A = '\n' = LF)。

2、啟用結束符(TermChar En)

若開啟(TRUE)，表示VISA在讀取過程中一旦遇到設定的結束符即停止接收數據。注意，此功能不僅限于串行通信，也可用于其他總線類型的讀取控制。

重要提醒：當“串口讀取結束模式”(見下文)被設為TermChar時，本屬性將被忽略且不會報錯。

設置不影響寫入過程中的結束符行為。

注：VISA Configure Serial Port.vi通過啟用終止符參數配置此項，默認狀態為開啟(TRUE)。

3、串口讀取結束模式(ASRL End In)

屬性定義從串口緩沖區讀取數據時的結束判定方式，僅適用于串行通信情形。
