Enterprise architect 16是一款UML的綜合性建模環境，全面支持2.x版本中所有圖表類型，覆蓋系統開發全周期，包含測試與部署環節，還擁有多種自定義主題，視覺表現、團隊協作、集成擴展及部署機制均顯著提升，重塑建模體驗，支持高效的代碼生成與逆向工程能力，實現藍圖與程序間的輕松轉換，歡迎有需要的朋友下載使用。

Enterprise architect 16使用指南

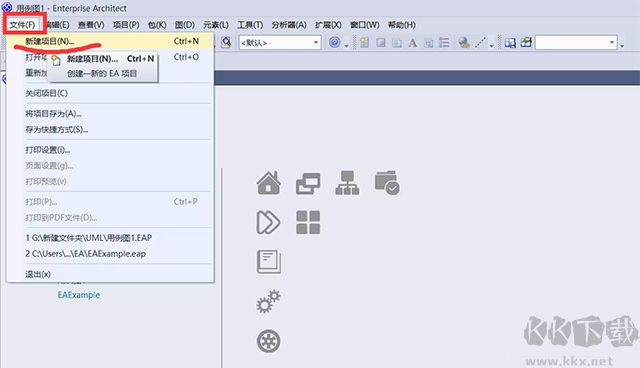

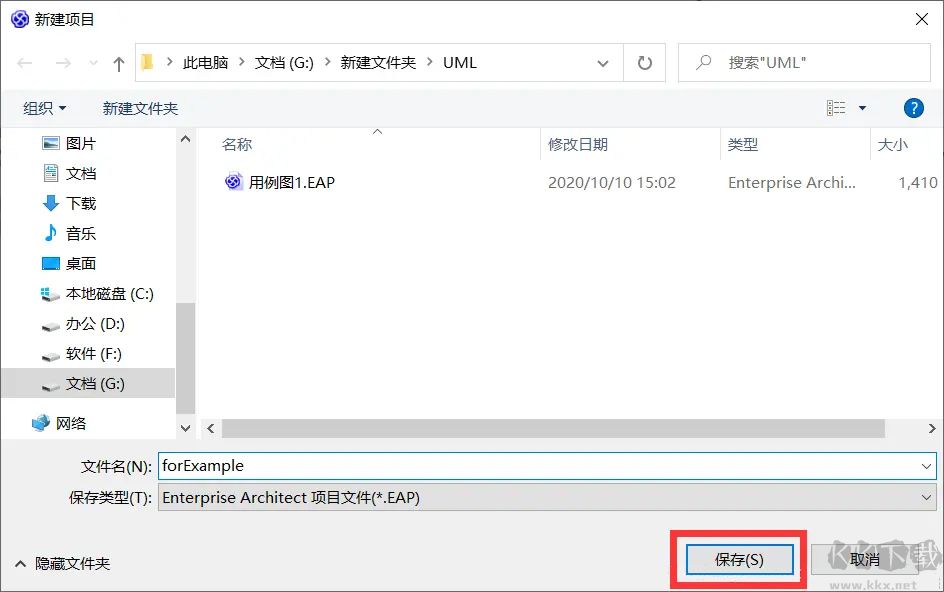

1、啟動 enterprise architect，挑選一個位置存儲即可。

2、此處要繪制用例圖，因此選用 Use Case。

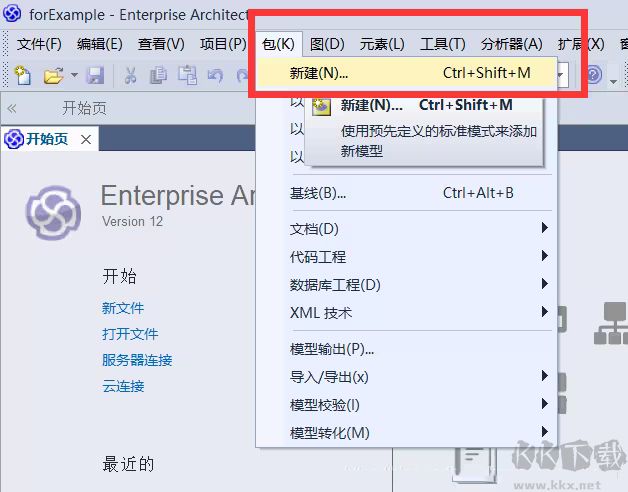

3、新的項目已經建立完畢，之后，創建新包。

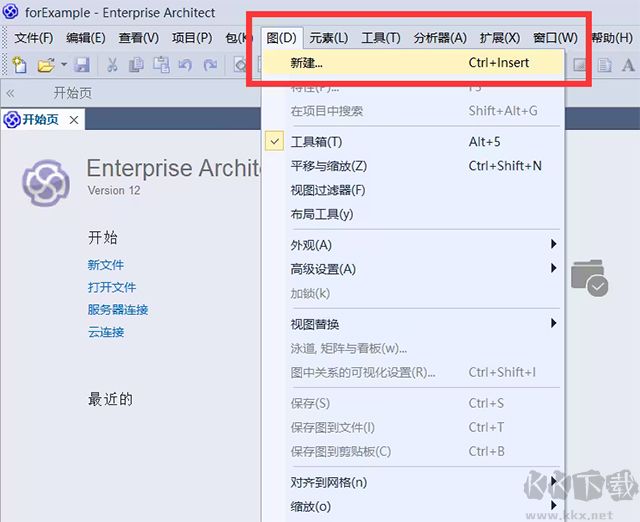

4、包已經創建完成，下面創建新圖。

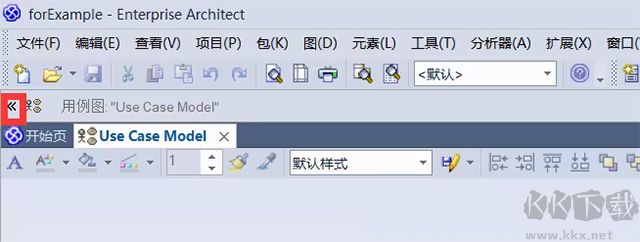

5、下面，點擊這里，就會出現工具箱。

Enterprise architect 16特點

一、高性能

1、加載超大模型以秒為單位。

Enterprise Architect 運行速度很快，能在幾秒內加載極大的模型。其具備高性能的模型庫，可輕松供大型團隊共用同一企業視圖。

2、全球有效協作。

憑借緊密集成的版本控制功能和可部署的云服務器，Enterprise Architect 讓全球分散的團隊能在共享項目上高效配合。

二、仿真

1、將你的模型帶入現實。

借助動態模型模擬讓模型貼近現實。檢驗行為模型的準確性，更深入認識業務系統的運作方式。利用按鍵、撥動開關或接收消息等觸發方式，來掌控模擬的進行。Enterprise Architect 還能用 JavaScript 編寫的關口和效果來調控模擬流程。

2、控制你的模擬。

關口依據輸入有效密碼等準則，來決定下一步的路徑。通過效果控制模擬，在特定時間處理變量并執行計算。嘗試不同選項，在風險可控的環境中調整模擬?？刂品抡嫠俣?，可放慢系統，觀察以往難以察覺的步驟。

3、改善業務成果。

運用斷點分析決策，提升業務成效。模擬有助于加強溝通，傳遞必要的業務想法，降低復雜程度。

三、數據庫建模

1、數據庫工具和配置文件。

Enterprise Architect 的內置數據建模工具及配置文件對 UML 進行了擴展，能直觀地將數據庫中的表和關系等概念，映射到 UML 中的類和關聯概念。這些擴展還能讓用戶為數據庫密鑰、觸發器、約束、RI 及其他關系數據庫功能建模。

2、自動生成 DDL。

支持為數據庫模式建模，并能自動為 11 個 DBMS 目標生成 DDL 腳本。

四、業務流程建模

以 UML 為基礎建模語言的業務流程建模(BPM)有多種方法。具體來說，活動圖、對象圖和自定義配置文件為業務分析師提供了強大的建模手段。對 UML 2.5 進行了補充，包含 BPMN 支持以及用于分析、需求管理和流程管理(如變更、特性和問題元素)的擴展元素。

五、自動化

自動化接口可讓人訪問 Enterprise Architect 模型的內部。任何能生成 ActiveX Com 客戶端的開發環境，都可用來連接 Enterprise Architect 的自動化接口。

六、調試和可視化

1、建立、測試和運行。

讓人能在 Enterprise Architect 開發環境中進行構建、測試、調試、運行并執行部署腳本。通過 MDA 轉換從源類生成 NUnit 和 JUnit 測試類，并將測試過程直接融入 Enterprise Architect IDE，現在可將 UML 和建模整合到構建、測試、執行、部署過程中。

2、通過執行代碼。

除了構建、測試和執行功能，Enterprise Architect 還包含 Java、NET 和 Microsoft Native(C ++、C 和 VB)的調試功能。其內置調試器專為開發人員或測試人員設計，在執行代碼時可捕獲堆棧跟蹤信息，對掛起的線程進行運行時檢查。

3、代碼執行到可視化圖表。

之后，可利用最終的堆棧跟蹤歷史記錄在 Enterprise Architect 中生成序列圖，將實際的代碼執行和調用轉化為可視圖表。

七、模型驅動的架構

1、轉換和模板。

借助易于編輯的轉換模板，支持高級模型驅動架構(MDA)轉換。

2、獨立于平臺特定的平臺。

能從抽象模型快速開發出詳細的解決方案。單一的平臺獨立模型(PIM)可驅動多個特定于平臺的目標解決方案的生成，大幅提高生產力!

八、應用可視化

1、反向工程代碼和數據庫。

通過支持多種軟件開發語言和數據庫存儲庫模式的逆向工程，幫助用戶可視化應用程序。

2、最大限度地重復使用。

可從源代碼、jar 文件甚至。Net 二進制程序集中引入完整的框架和遺留系統!通過導入框架和庫代碼，能最大程度地重復使用并理解現有的投資。

常見問題

1、如何從起始頁面的最近模型中刪除模型鏈接。

要將.EAP 模型的鏈接從 Enterprise Architect 起始頁面中移除，可按以下步驟操作：

(1)進入文件菜單，接著點選打開(或按下 Ctrl + O 組合鍵)選項。

(2)在 “最近的項目” 文本框里，選中你想從起始頁面 “最近的模型” 鏈接中去掉的模型(注意：此操作僅刪除與模型的鏈接，不會從文件系統里刪掉.EAP 文件)。

(3)點擊 “從列表中刪除所選內容” 按鈕。

2、從 MS Excel 導入 CSV 要求的方法。

借助 EA 能夠?qū)?CSV 格式的要求。若要在 EA 里完成 CSV 導入，需為要求配置特定的 CSV 導入規則，該規則可從主菜單中進行設置：配置 | CSV 導入 / 導出規范。

注意：在電子表格里，元素類型需在列(也就是命名為 “類型” 的列)中設定為固定值：“要求”。

3、導入代碼選項顯示為灰色的原因及解決辦法。

若想順利導入代碼(反向工程)，必須先選定一個圖表，加載該圖表后點擊其背景。除此之外，也可加載圖表，之后右鍵點擊圖表背景，從彈出的菜單里選擇 “從源文件導入”，再挑選所需的語言。
