Protel99SE電路板設計軟件是一款ProklTechnology公司基于Windows環境下開發的電路板設計軟件，簡單易學使用簡單，,擁有強大的EDA設計功能，主要應用于設計、印制電路板的設計、PCB板的設計，本文中kk下載給大家分享的是破解漢化版的，有需要的用戶快來獲取吧！




Protel99SE電路板設計軟件 漢化方法

1、將下載得到壓縮包解壓后得到Protel99se安裝包，雙擊打開進行安裝，注冊碼：Y7ZP-5QQG-ZWSF-K858；

2、將C:WINDOWS中的client99se.rcs文件(事實上是英文菜單文件)保存起來；

3、將“Protel99漢化”文件夾中的CLIENT99SE.rcs復制到windows根目錄下替換。

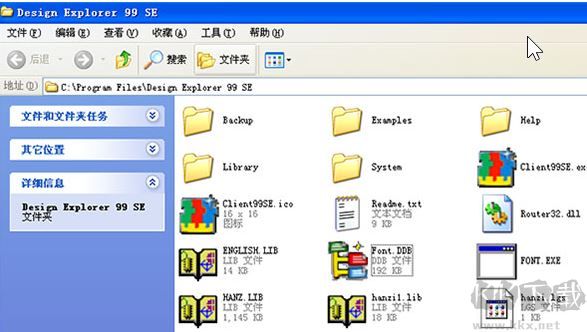

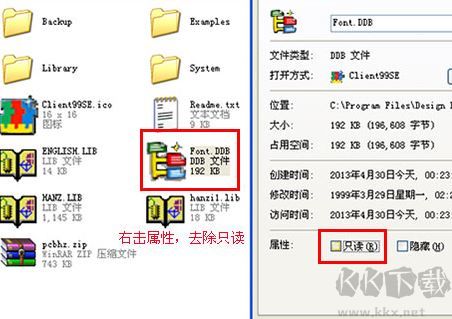

4、安裝PCB漢字模塊：將“pcb-hz”目錄下所有的文件復制到Design Explorer 99 se根目錄中，注意檢查一下hanzi.lgs和Font.DDB文件的屬性，將其只讀選項去掉。

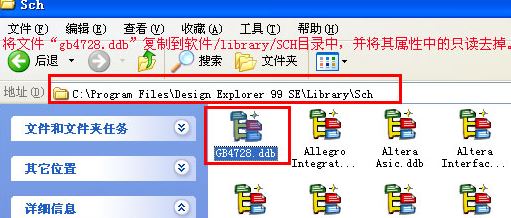

5、將文件“gb4728.ddb(國標庫)”復制到Design Explorer 99 se/library/SCH目錄中，并將其屬性中的只讀去掉。

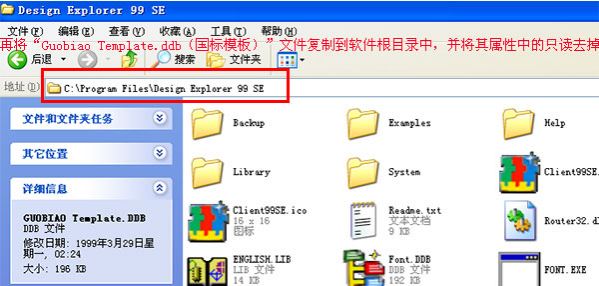

6、將“Guobiao Template.ddb(國標模板)”文件復制到Design Explorer 99 se 根目錄中，并將其屬性中的只讀去掉。

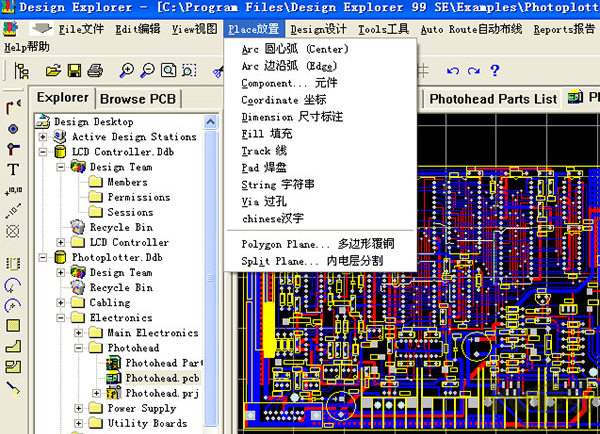

Protel99SE電路板設計軟件 功能特點

1、多工程圖紙設計
一個原理圖設計有多種多樣機構工程圖紙計劃方案的方式 ，能夠由單一工程圖紙構成或由多個關系的工程圖紙構成，無須考慮到工程圖紙?zhí)枺琾rotel99se將每一個設計作為一個單獨的計劃方案，設計能夠包含模塊化設計元件，這種模塊化設計元件能夠創建在單獨的工程圖紙上，隨后與淘寶主圖聯接。做為單獨的維護保養控制模塊容許好多個技術工程師另外在同一計劃方案中工作中，控制模塊也可被不一樣的計劃方案多次重復使用。
2、原理圖連線設計
明確起止點和停止點，Protel99se便會全自動地在原理圖上連線，從萊單上挑選“Place/Wire”后，按空白鍵轉換連線方法，全自動連線、隨意視角、45連線、90連線，促使設計者在設計時更為輕松自在。
3、查驗原理圖電氣性能可信性
開啟LCDController、ddb設計數據庫查詢，點取LCDController文件夾名稱下的LCDController、prj原理圖設計對話框，Protel99se能夠協助大家開展電氣設備標準查驗。
4、同歩設計
在Protel99手機軟件中促使原理圖與PCB同歩是非常容易的，Protel99se包括一個強勁的設計同歩專用工具，促使很容易地在原理圖和PCB中間遷移設計信息內容。
5、創建材料清單
開啟“4PortSerialInterface、ddb”設計數據庫查詢，尋找“4PortSerialInterface”文件夾名稱下邊的“4PortSerialInterface、prj”文檔設計對話框，挑選“Reports”中的“BillOfMaterial”萊單，依照導向器所給選擇項挑選，進行挑選，一個“Excel”設計風格的材料清單將被做成。
6、原理圖模擬仿真
Protel99se手機軟件還出示了很多的模擬仿真用元件，每一個都連接到規范的SPICE實體模型。5800個模擬仿真用元件各自在Sim、Ddb數據庫的28個庫中。
在Protel99se中實行模擬仿真，要是簡易地從模擬仿真用元件庫文件置放需要的元件，聯接好原理圖，再加鼓勵源，點擊模擬仿真。
7、布線設計
Protel99se有三中布線方法：忽視阻礙布線(Ignoreobstacle)，防止阻礙布線(Avoidobstacle)，選邊布線(Pushobstacle)。我們可以依據必須采用不一樣的布線方法，在“Tools”專用工具萊單下挑選“Preferences”優選擇項中挑選不一樣的布線方法。還可以應用“SHIFT+R”鍵盤快捷鍵在三種方法中間轉換。
8、信號完整性剖析
Protel99se包括一個高級的信號完整性仿真器，它能剖析PCB設計和查驗設計主要參數的作用，檢測過沖、沖下、特性阻抗和數據信號直線斜率規定。假如PCB板一切一個設計規定(設計標準特定的)不太好，能夠從PCB運作一個反射面或串?dāng)_剖析，以準確地查詢其狀況。
