Altium Designer 19是一款用于設計電子印刷電路板的專業工具，又被稱為AD19。是實用型的PCB電路板設計輔助工具，出自軟件開發商Altium公司之手的實用型電子產品開發輔助系統，專注于機械電子行業的設計軟件！本文中kk下載給大家?guī)淼氖悄闫诖丫玫腁ltium Designer 19破解版，含破解補丁，喜歡的用戶快來帶走吧！




Altium Designer 19 破解教程

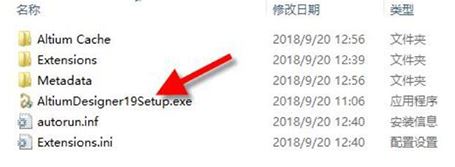

1、運行AltiumDesigner19Setup.exe，彈出安裝向?qū)υ捒?，點擊NEXT繼續

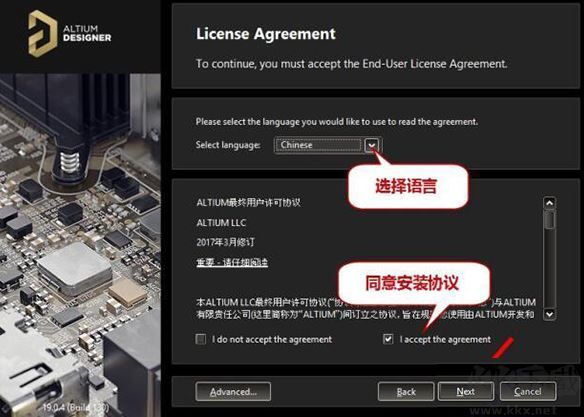

2、選擇中文安裝語言，并選擇接受協議

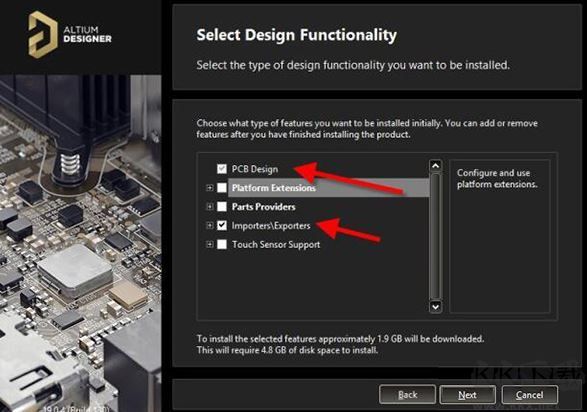

3、繼續單擊Next按鈕，顯示如圖所示安裝功能選擇對話框，選擇需要安裝的組件功能。一般選擇安裝圖示箭頭指示的“PCB Design”、Importers\Exporters 兩項即可

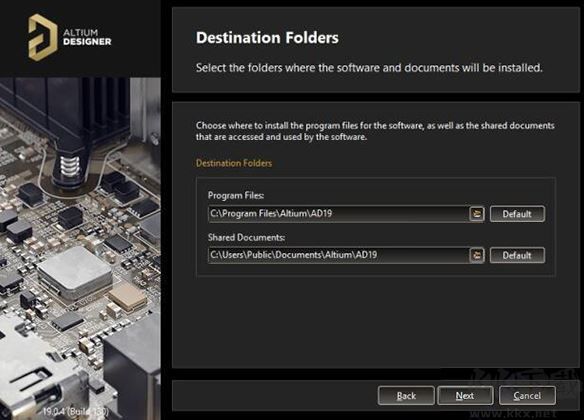

4、單擊向?qū)g迎窗口的Next，顯示如圖所示選擇安裝路徑對話框，選擇安裝路徑和共享文件路徑，推薦使用默認設置的路徑。

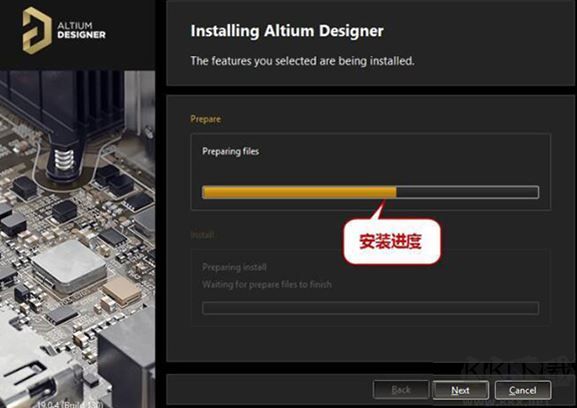

5、單擊Next，安裝開始，等待幾分鐘分鐘

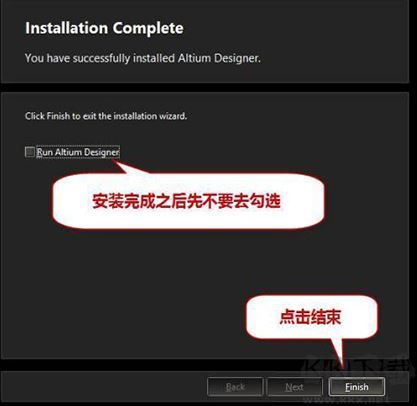

6、安裝完成，不要運行(勾選)，有些用戶電腦應配置要求，會自動安裝“Microsoft NET4.6.1”插件，安裝之后重啟電腦或者會出現如圖所示安裝完成界面，表示安裝成功。



7、注意： 此過程需要先準備和諧文文件“shfolder.dll ”及 Licenses 文件

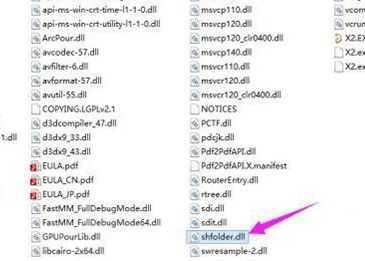

8、把shfolder.dll 文件復制并粘貼到安裝目錄中下，一般默認路徑：C:\Program Files\Altium\AD19

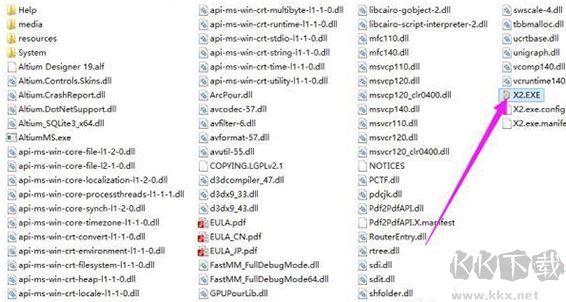

9、安裝目錄下找到“X2.exe”文件，雙擊打開 Altium 19 軟件

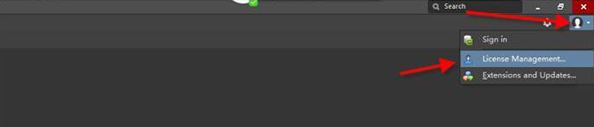

10、右上角點擊頭像圖標，然后選擇命令“License Management...”，出現如圖所示賬戶窗口界面：

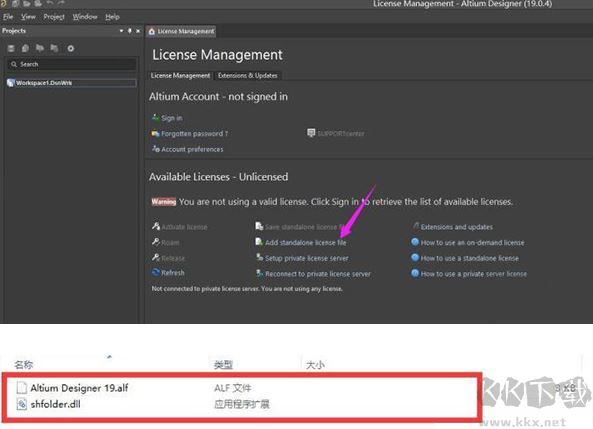

11、找到Add standalone license file，彈出加載license文件對話框，加載本文提供的和諧 Licenses 文件（后綴.alf）

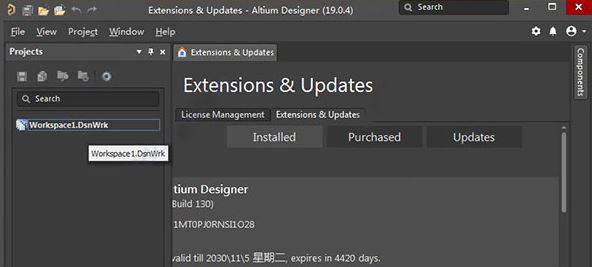

12、破解就到此為止了， 如果能新建 PCB 或者原理圖了就標示破解成功了。效果如圖：




Altium Designer 19 特點

1、DXP服務平臺
與全部支持的在線編輯器和電腦瀏覽器應用同樣圖形界面設計（GUI）的手機軟件集成化服務平臺。設計文件瀏覽洞查，公布管理方法、c語言編譯器、文件管理方法、版本控制頁面和腳本制作模塊。
2、原理圖—電腦瀏覽器
開啟、查詢并打印原理圖文件和庫。
3、PCB—電腦瀏覽器
開啟、查詢和復印PCB文件。除此之外還可查詢并導航欄三dPCB。
4、CAM文件—電腦瀏覽器
開啟CAM、生產制造（Gerber、Drill和OBD++）和機械設備文件。
5、原理圖—軟設計編寫
全部（除開PCB新項目和隨意分散化文件）中的原理圖和原理圖元器件封裝編寫能力，互聯網目錄轉化成能力。
6、導進器/導出來器
支持從OrCAD、Allegro、Expedition、PADS、xDxDesigner、Cadstar、Eagle、P-CAD和Protel等導進和/或?qū)С鰜斫⒌脑O(shè)計和庫數據信息。
7、原理圖—編寫
全部原理圖和原理圖元器件封裝，及其原理圖元器件封裝文本文檔。
8、庫管理
基于單一數據源的統一的庫管理，用于所有元件模型和關聯數據，包括3D模型、數據圖紙和供應商鏈接。 版本控制和外部項目管理系統的單一聯系點。
9、Altium數據保險庫支持
從集中的Altium數據保險庫讀取、編輯和發布設計數據的能力。 數據保險庫支持以下內容： 元件模型、定價和供貨信息數據、受管圖紙和子電路、完整項目和制造/裝配文件。
10、仿真—混合信號
SPICE 3F5/XSPICE混合信號電路仿真（兼容PSpice）。
11、信號完整性—原理圖級
布局前的信號完整性分析—包括一個完整的分析引擎，使用默認PCB參數。
12、PCB—電路板定義和規則
放置/編輯機械層對象，高速設計的設計規則，用戶可定義板層堆棧，來自原理圖的設計傳輸，元件放置和實時制造規則檢查。
13、CAM文件—導入器
(Gerber、ODB++)導入CAM和機械文件。
14、PCB—原生的3D PCB查看和編輯
電路板的真實和3D渲染視圖，包括與STEP模型和實時間距檢查直接相連的MCAD-ECAD支持，2D和3D的視圖配置，3D電路板形外框和元件模型編輯，所有基元的3D測量值以及2D/3D PCB模型的紋理映射。
15、PCB—布線
高工作效能PCB合理布局在線編輯器，支持自定不規則圖形、線路板打孔、即時標準查驗、設計重復使用和規格自動測控系統，配置形象化高效率的操作界面。16、PCB—互動式布線
互動式規范性布線（選邊布線、緊靠布線和全自動進行方式）、差分信號對、互動式/全自動合理布局、腳位/構件互換、追蹤修線，在拖拽實際操作中避開阻礙。
17、高級板層堆棧管理方法
當PCB不一樣地區包括不一樣的板層堆棧時，界定單一設計中雙層繁雜層堆棧的能力，支持內嵌式元器件和剛?cè)嵯酀?jì)融合式合理布局。
18、剛?cè)嵯酀?jì)融合板設計支持
用以設計軟性和剛?cè)嵯酀?jì)融合PCB板的詳細系統軟件。界定和敘述設計中的好幾條PCB伸縮線的能力。全三d，伸縮和進行查詢及其間隔設計標準查驗。導出來線路板中伸縮或一部分伸縮的三dSTEP實體模型，便于執行MCAD合作的能力。
19、內嵌式元器件
支持PCB堆棧中的內嵌式分立元件。在PCB中置入元器件可提升可信性，提高特性，并明顯提高室內空間和緩解凈重。
20、信號完整性—布線等級
布線后信號完整性剖析支持投射及串?dāng)_剖析。
21、PCB–生產制造文件輸出
多種多樣輸出公布容許好幾個輸出合拼成一個單一的新聞媒體種類，盡快開展數據庫管理。根據工程項目歷史時間和關聯性的可控主視圖，公布到PDF/A，復印機或Web。轉化成Gerber、NCDrill、ODB++、三d動畫視頻、STEP文件等。
22、CAMFile–在線編輯器(Gerber,ODB++)
控制面板化、NC布線界定、NRC、導出來CAM和機械設備文件、互聯網表獲取、導進及其反向工程。

以上便是kk下載給大家分享介紹的Altium Designer 19，需要這款軟件的用戶通過下方地址獲取網盤地址進行下載！
