鴻業工業總圖設計軟件是一款適合各種總圖運輸部門使用的為總圖運輸設計部門提供一套完整、智能化、自動化的解決方案，具有地形處理、土方計算、道路設計、總平面設計、鐵路路線設計等多項功能。鴻業工業總圖設計軟件具有方便快捷的繪圖、計算工具，內容覆蓋總圖運輸專業設計的各個層面，支持2D/3D圖形設計，歡迎有需要使用這款鴻業工業總圖的朋友前來獲?。?/p>

支持平臺

本軟件分別支持Autodesk AutoCAD 2002～2011平臺和CIVIL 3D 2009\2010平臺

功能

一、繪圖環境設置

軟件提供方便靈活的繪圖環境設置，包括繪圖比例、軟件圖層及相關屬性、文字高度、標注位數、坐標關系等設置，還包括坐標網格繪制、圖框繪制、指北針繪制和風玫瑰繪制工具，另外還可以針對不同圖紙類型設置相應的圖紙內容，方便出圖。

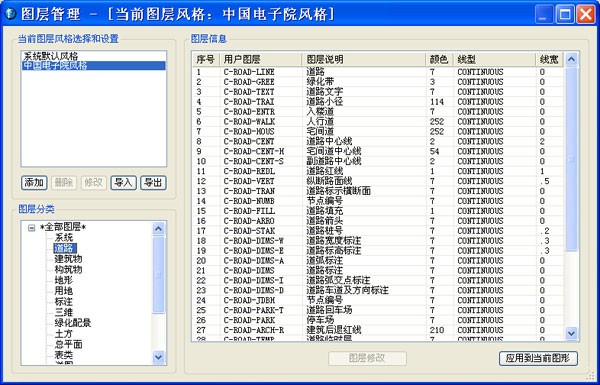

圖層設置

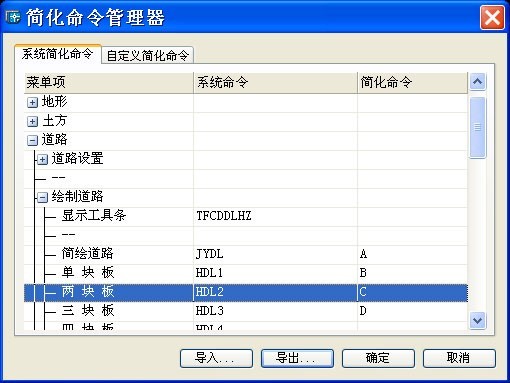

命令簡化

二、地形

快速識別、定義自然等高線；處理由離散點形成的地形數據，自動識別和轉換圖上的標高文本數據，外部地形數據文件自動導入，利用自然標高數據自動生成方形網格和三角網格曲面、三維地形模型，計算單點標高，生成等高線，繪制任意地形斷面圖。依托Civil 3D的真三維平臺，加上符合國內設計習慣的操作和表達方式，在地形數據基礎上，還可以進行各種數據分析，生成分析效果圖并提供分析數據，供后期進行場地利用做參考。

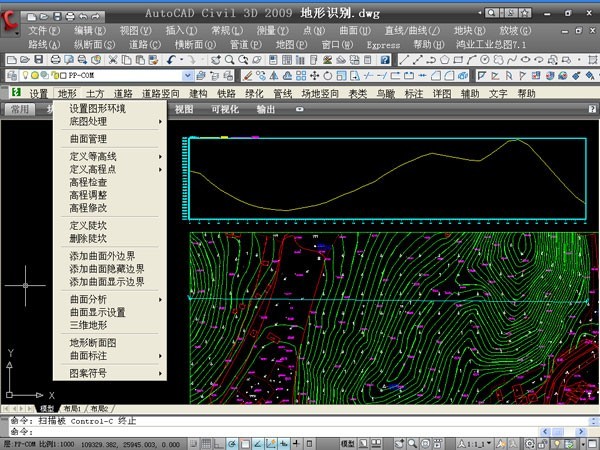

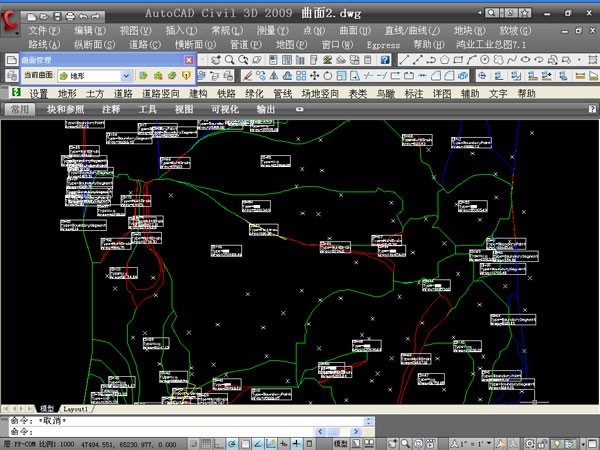

地形識別

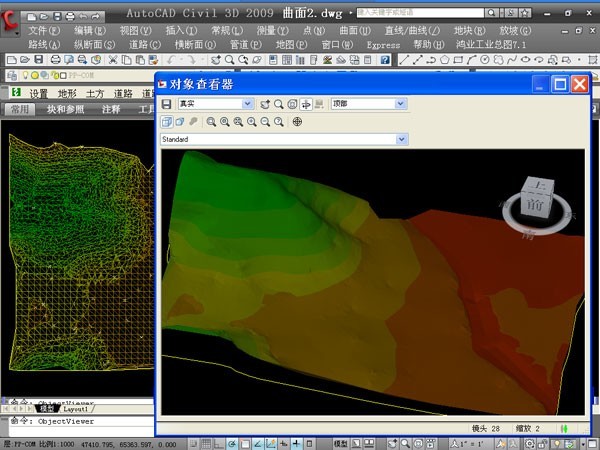

三維地形

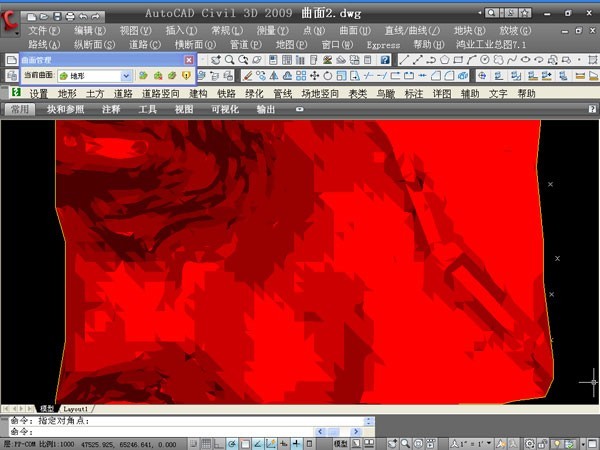

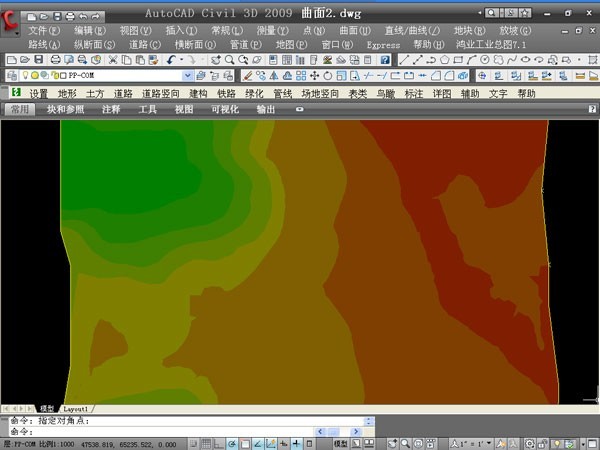

高程分析

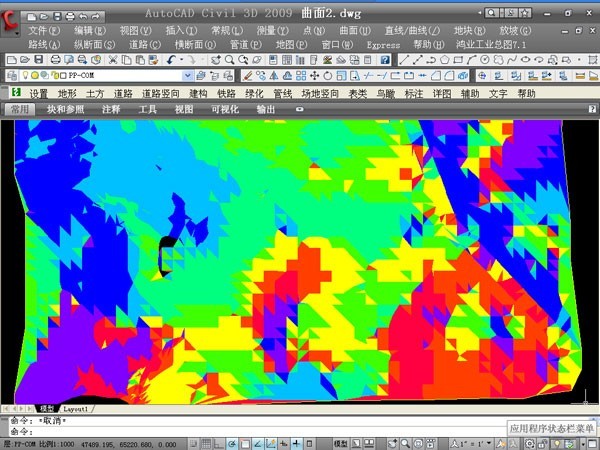

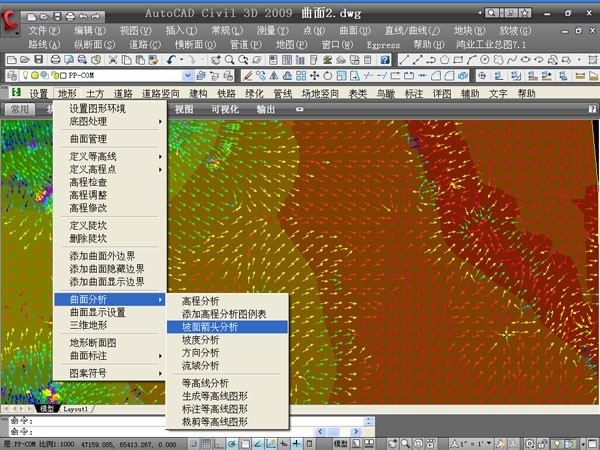

坡向分析

坡度分析

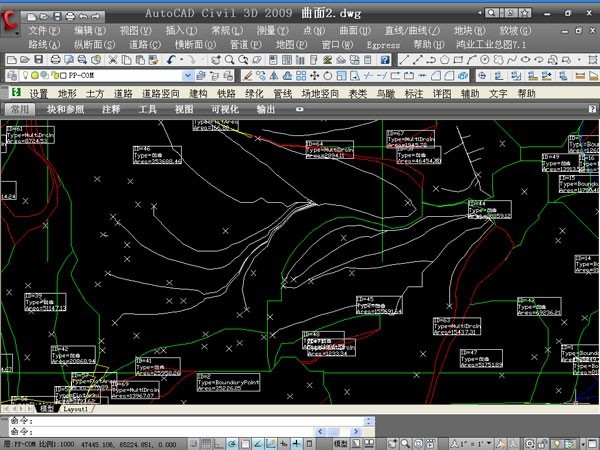

流域分析

徑流分析

方向分析

三、土方

根據地形選用網格法或斷面法進行土方計算和優化計算，同一圖中可設多個網格體系，自動提取各網格交點自然標高和設計標高，同時也可根據要求定義場地內任意點的設計高程，自動計算并統計、標注區域及邊坡土方、標高，形成三維地形及繪制任意地形斷面，斷面圖動態設計，自動更新工程量表。

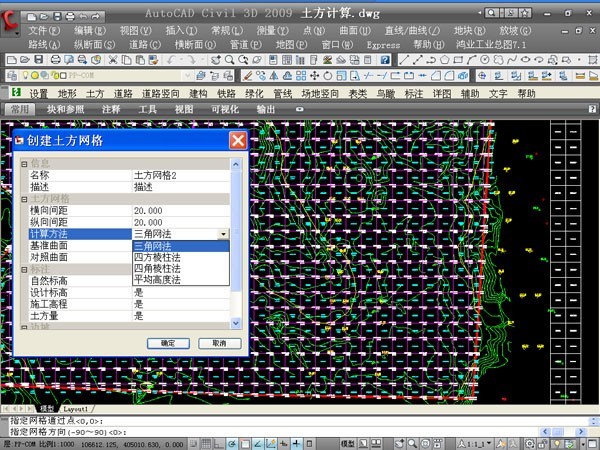

網格法土方

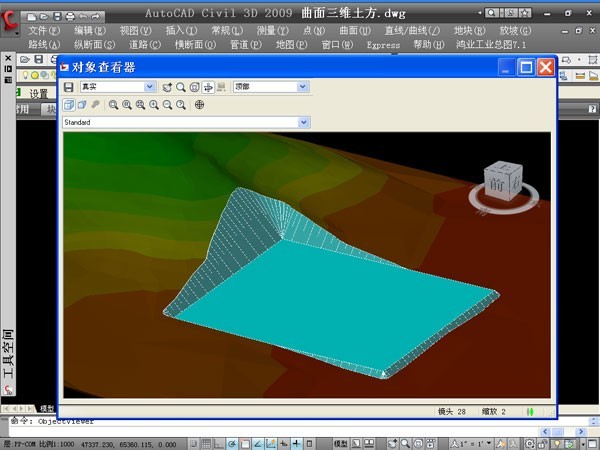

土方三維

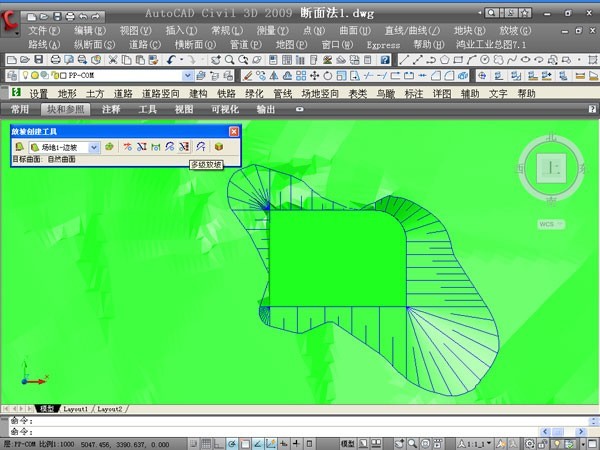

放坡

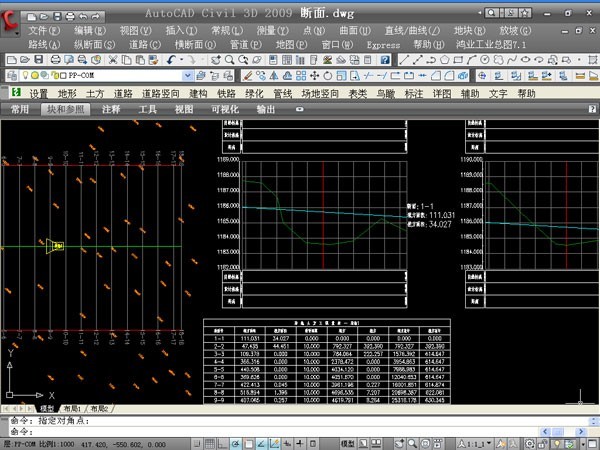

斷面法土方

四、道路

參數化繪制各類型道路，快速處理各種異型交叉口及弧線道路。方便且迅速修改已繪成道路的位置、板塊寬度、左右建筑紅線后退距離、道路名稱等參數。道路自動交叉處理，倒角、倒弧處理，倒角半徑修改，自動繪制、 編輯車港，喇叭口，道路中心環島，綠化帶等道路配套設施。

標高數據提取

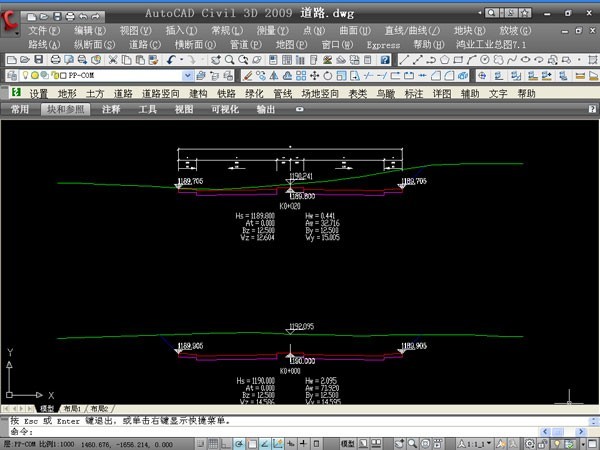

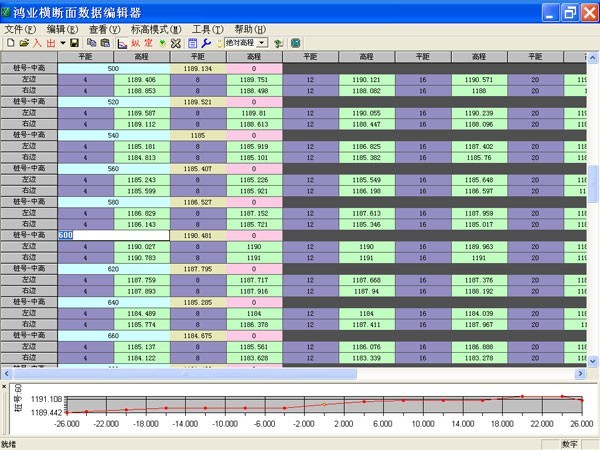

道路橫斷

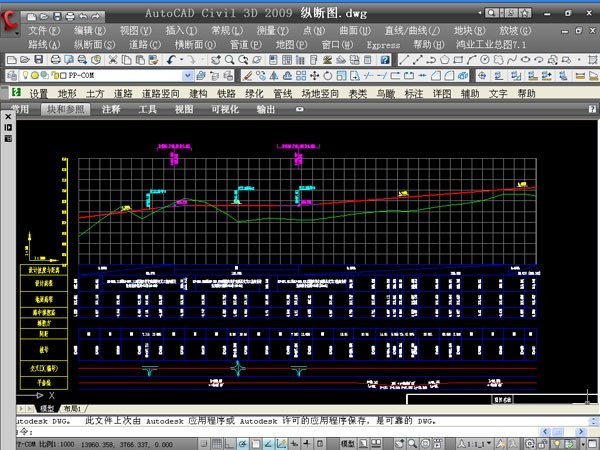

道路縱斷

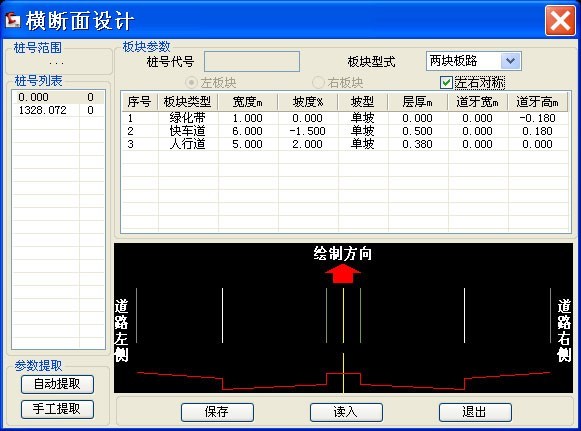

道路橫斷

五、豎向

對各種道路參數進行自動編輯、標注，快速形成道路系統分析圖，自動搜索并標注各控制點坐標和自然、設計標高，快速地定義道路樁號、道路標高，自動提取自然標高和設計標高，快速繪制橫、縱斷面圖，設計邊坡形式并自動計算道路土方工程量，自動繪制示坡線，并具備擋土護坡設計、自動沿道路布雨水口、雨水明溝計算等功能。在場地豎向布置方面可以自動計算并標注排水方向，自動生成設計等高線，方便地標注坡度等。

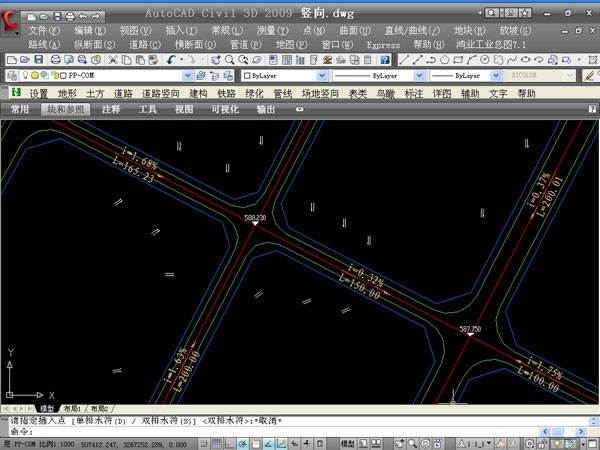

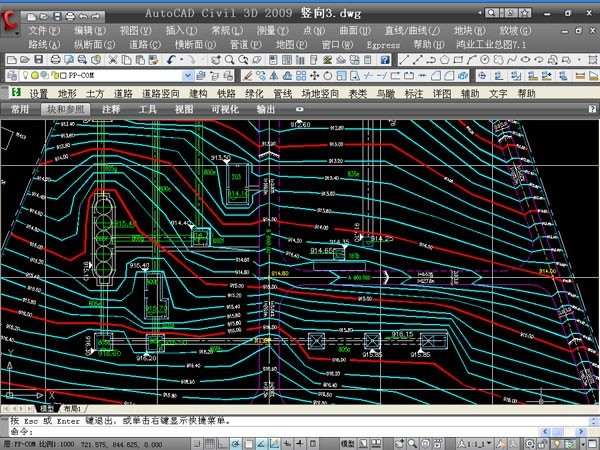

豎向布置圖

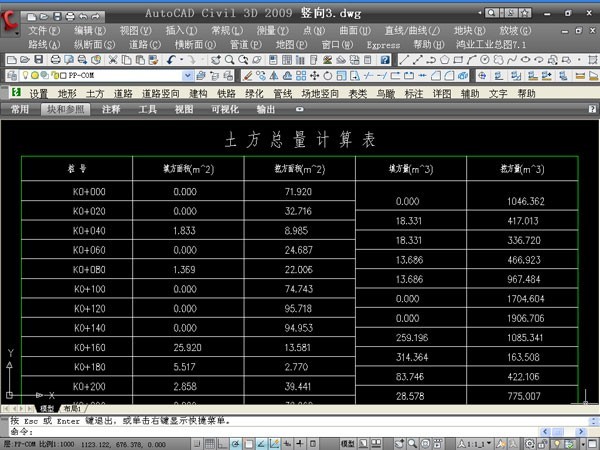

道路土方

在場地設計數據的基礎上，可進一步生成三維的設計地形圖，比如設計地形的等高線圖、設計地形的三維效果圖，并可以在設計地形的基礎上進行各種地形分析。

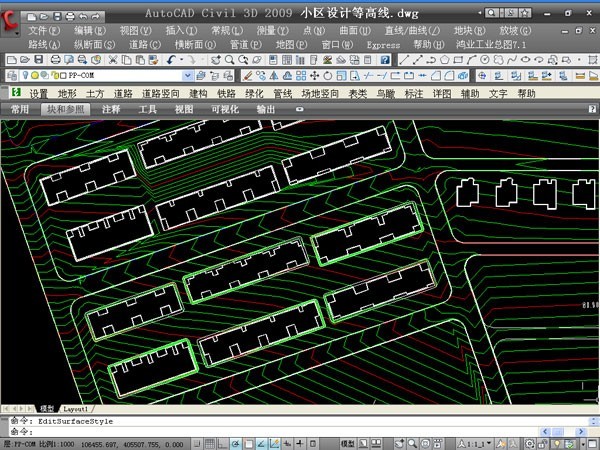

場地設計等高線

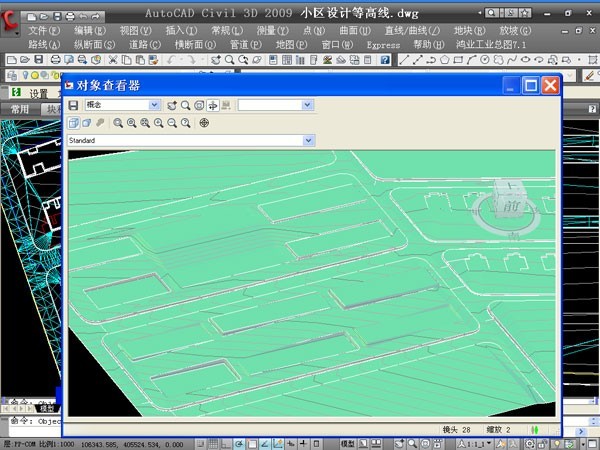

場地三維效果圖

六、工業建筑

按照工廠設計標準，繪制、定義各種類別的sdyshb.cn工業建筑，自動標注、統計建筑參數；并可繪制各種建筑設施、構筑物、臺階、水塔、堆場、煙囪、框架等；自動統計多種工業指標。

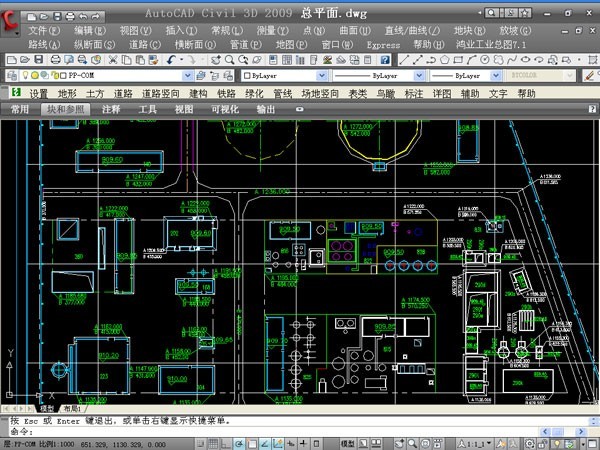

總平面圖

豎向設計

七、鐵路設計

標準軌和窄軌鐵路的線路布置、線路連接、股道定義、豎向設計以及各種鐵路設施的繪制，并在此基礎上自動生成鐵路縱斷面、股道表、道岔表、曲線表等。

八、管線綜合

快速的繪制、查詢編輯各種管線、管溝、管架、管枕等，自動進行管道空間碰撞間距檢查，對管線交叉點的 查詢和標注，自動繪制標示任意管線斷面圖。

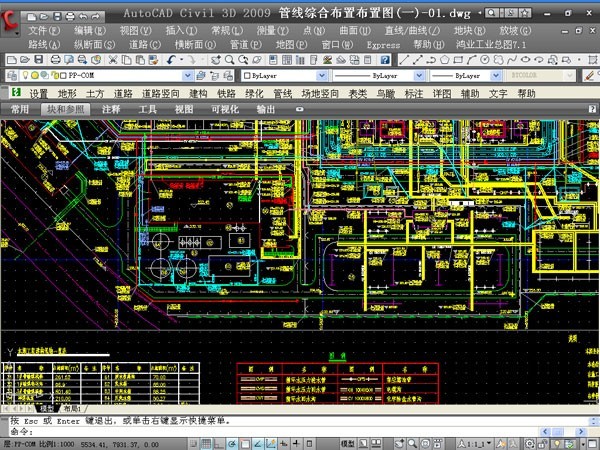

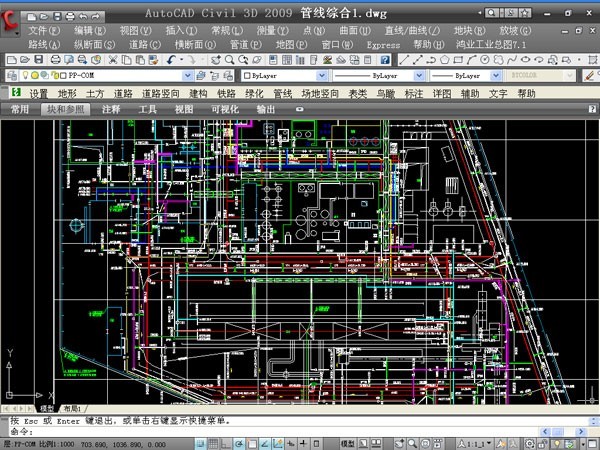

管線綜合-1

管線綜合-2

九、綠化配景

新增圖塊填充、光柵填充工具，滿足用戶更高要求。系統存有各種形式的園林小品圖庫、綠化植被等，自動分析全圖，進行道路兩旁樹木的布置，各種小路的繪制及其鋪裝，并備有大量鋪裝圖庫，各鋪裝磚的顏色自己設置，局部景觀處理等。

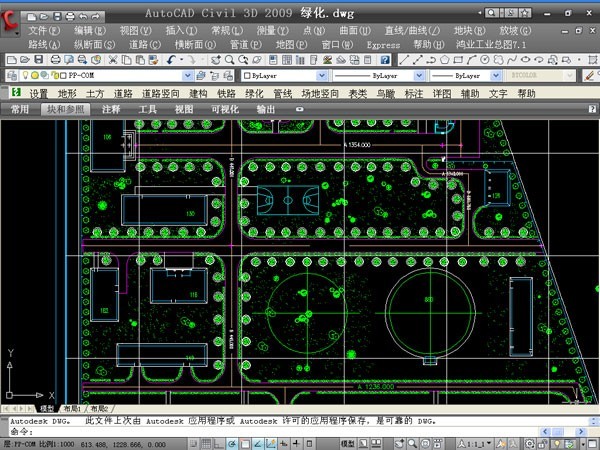

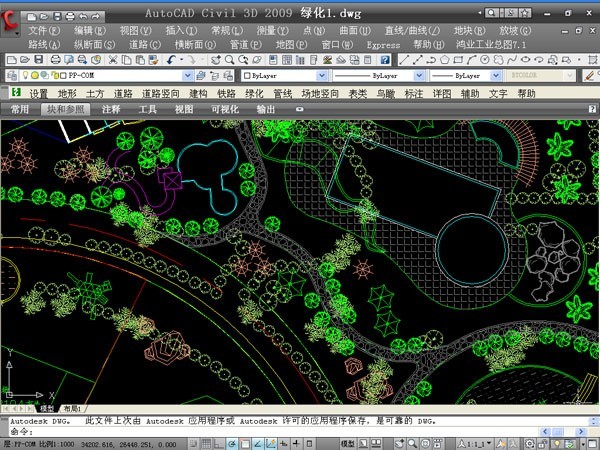

綠化配景

綠化配景

十、三維鳥瞰

可以快速實現樹、建筑物、地貌、道路等實體由二維到三維的自動轉換、生成任意角度的鳥瞰圖，直接進行三維真彩實體切換生成真實效果圖，可對門、窗、廊等進行細部處理，產生更為精細生動的效果。

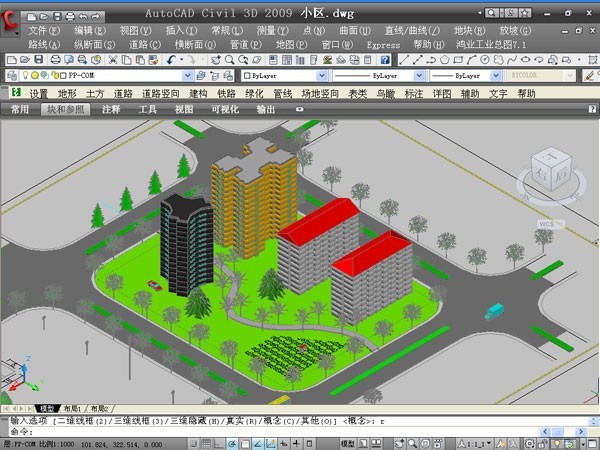

三維效果

三維建模

十一、三維設計

快速的進行場地三維設計，自動生成場地、道路、溝道、建構筑物、圍墻的三維模型，場地模型可以準確的反映出廠區的地表起伏，實現了三維場地模型與其他三維模型的銜接，能自動生成場地和道路銜接處的邊坡，還可以對生成的場地進行局部調整。

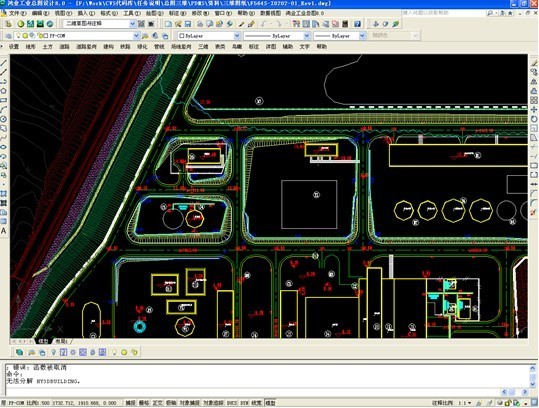

總平面圖

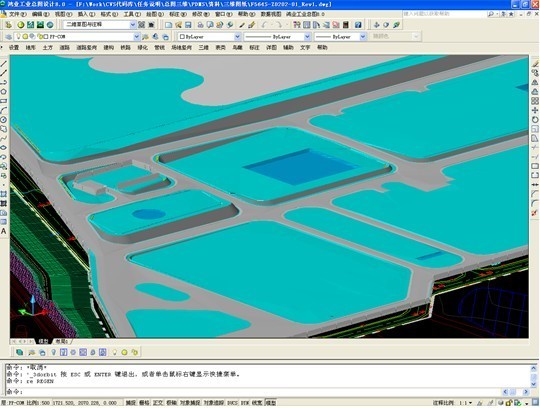

三維場地

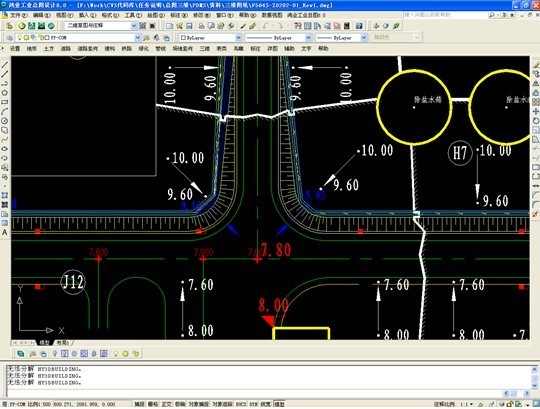

道路交叉口

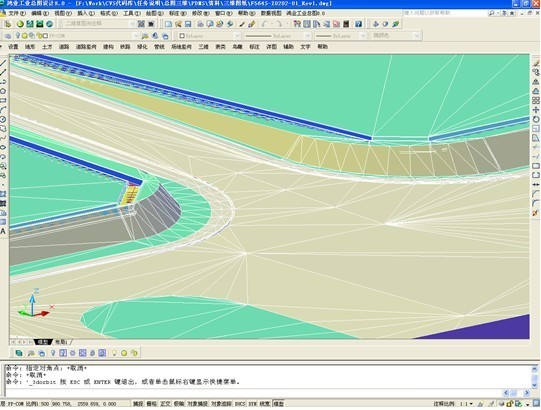

道路交叉口三維

十二、表類及其他

提供總圖專業數十種通用表格，表格項目可根據需要設置，自動統計出表。建立了大量的詳圖庫、資料庫、文字庫等，并且都可由用戶自行擴充；提供了功能齊全的文字菜單，使書寫、編輯的工作變得異常方便；另建立了圖層、管線、地塊等諸多方面的開放體系，借助這一體系用戶可方便地對本軟件系統設置修改，以更加貼近本單位的設計習慣。提供繪圖所需的實用工具集、規范檢測等。

優勢

高程分析

在不同的高程范圍區域繪制不同的顏色，以便查看高程分布情況

三維地形

顯示地形曲面的三維視圖，自動采用高程彩色。支持縮放、旋轉。

添加等高線到曲面

將圖形中已經定義好的等高線添加到指定曲面

土方試算

土方試算是通過選擇幾個區域邊界線，對邊界范圍進行土方量的計算和平衡，并且繪制出土方零線和邊坡，出土方表格。

角設置

用于設置道路交叉口自動倒角時，人行道線和路邊線的倒角形式。

繪制類型

2D平面圖：以平面繪制高程彩色圖。只適合在2D渲染方式下查看。

鴻業工業總圖設計軟件最新版本依托Civil 3D平臺，地形數據完全基于真實三維數據，在三維地形數據的計算、三維地形模擬、場地放坡、特殊地形的處理、道路設計、管線設計等方面，有更加準確和直觀的表現。

關于鴻業工業總圖9.0軟件相關介紹就到這里，歡迎有需要使用這款總圖設計軟件的朋友前來獲取！
