Protel DXP2004是一款EDA軟件是一款將原理圖設計、電路仿真、pcb板圖設計和PLD設計等多個實用工具結合起來構成EDA工作平臺，需要進行電路圖設置的用戶快來試試吧~




Protel DXP2004 安裝教程

1、下載解壓，得到“protel dxp2004原程序”、“漢化補丁”、“元件庫”；
2、進入原程序文件夾，雙擊“Setup.exe”安裝原版軟件，依提示安裝即可；
3、稍等片刻即可安裝完成；
4、安裝完成后，進入“漢化補丁”文件夾，雙擊“DXP2004SP2補丁.exe”安裝漢化補丁，一直next即可；
5、再進入“元件庫”文件夾，雙擊“DXP2004SP2_IntegratedLibraries.exe”安裝元件庫；

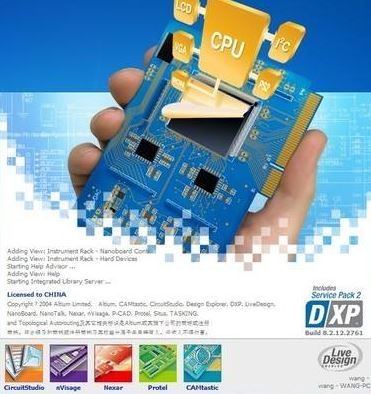

6、成功后，打開軟件，你將看到一個全新中文版界面的protel dxp2004。


Protel DXP2004 漢化方法

1、將PCBHZ文件包放進Altium網站根目錄；
2、在PCB界面中載入PCBHZ文件包中的hanzi庫文件；
3、自定義資源：
在PCB界面中點擊DXP圖標選擇CUSTOMIZE（自定義）/COMMANDS（命令）/[CUSTOMIZE]（自定義），開啟EDITCOMMAND（編寫命令）對話框
選擇new(在建)---設定以下：
Action（姿勢）
Process（過程）EditScript:RunMacro
Parameters（主要參數）DocumentName=C:ProgramFilesAltiumpcbhzfont.bas
Caption（標題）
Caption（標題）中國漢字&h
Image（圖象）
便捷可自身選擇。
4、設定完后選擇[CUSTOMIZE]（自定義），用鼠標右鍵將自定義好的創業項目移進PCB界面中的PLACE（置放）萊單中。
之上以C盤安裝為例子---C:ProgramFilesAltium，其他盤安裝時請將此相對路徑和font.bas文件中的相對路徑改好。


Protel DXP2004 特點

1、proteldxp2004引進了集成庫的定義，這使您在電路原理圖中挑選的電子器件就早已擁有您必須的封裝，Protel2004附加了68,000好幾個元器件的設計庫，包含電路原理圖FPGA設計的即調即用及預綜合性元器件集成庫，而且這種封裝都能符合實際您的規定，自然假如您不滿意，還可以改動這一電子器件的封裝為您所需，自然您還能夠在PCB庫在線編輯器制做您所必須的封裝。
2、proteldxp2004簡體中文共可開展74個板層設計，包括32層Signal(數據信號走線層)；16層Mechanical(組織層)；16層InternalPlane(里層電源層)；2層SolderMask(防焊層)；2層PasteMask(助焊膏層)；2層Silkscreen(絲印油墨層)；2層打孔層（打孔正確引導和打孔沖壓模具）；1層KeepOut(嚴禁層)；1層Multi-Layer(跨過全部的數據信號板層)。
3、手機軟件增加全自動布線作用，選用了改進版SitusTopologicalAutorouting布線標準。這類改進版的布線標準及其內部優化算法的提升都極大地提升了布線的通過率和準確度。
4、proteldxp2004中的髙速電源電路標準也很好用，它能限定平行面走線的長短，并能夠完成髙速電源電路中所規定的互聯網配對長短的難題，這種都能讓您設計髙速電源電路也變的極其的非常容易。
5、客戶還能夠在設計標準中制訂每一個板層的走線標準，包含最短走線，水準，豎直這些。在應用全過程中，要是合理布局適度，開展徹底全自動布線一次性通過率很高，并且布線進行后必須改動的地區也較為少，僅僅有兩根走斜角的線必須改動。
6、proteldxp2004不但出示了一部分電源電路的混合仿真模擬，并且出示了PCB和電路原理圖上的信號完整性剖析?；旌戏抡婺M包含真實的混合3f5compliant混合電路模擬器電路原理圖編寫的無縫拼接集成，使客戶能夠立即從電路原理圖開展仿真模擬。
7、以便完成真實的詳細的板級設計，Altium企業明確提出了LiveDesign-enabled的服務平臺定義―這一服務平臺完成了Altium手機軟件的無縫拼接集成。它集成了現如今很時興的可設計ASIC(專業運用集成電源電路)的作用，并出示了電路原理圖和HDL(硬件配置描述語言)混合設計的作用，并且全部設計I/O的更改均可回到到PCB，使PCB上相對的FPGA集成icI/O發生改變。

以上便是kk下載給大家介紹的Protel DXP2004！
