Altium Designer 18是一款專業的產品設計工具，軟件將原理圖設計、電路仿真、PCB繪制編輯、拓撲邏輯自動布線、信號完整性分析和設計輸出等技術的完美融合，讓用戶可以一站式完成電子產品的設計工作，大大提高工作效率。KK下載站為您提供Altium Designer 18中文破解版下載，軟件已完成破解，有需要的朋友趕緊下載使用吧！




Altium Designer 18中文破解版安裝說明

1、在KK下載站下載AD18軟件包，解壓縮雙擊”AltiumDesigner18Setup.exe“開始軟件的安裝，如下圖

2、點擊next設置一下語言，我們選擇中文

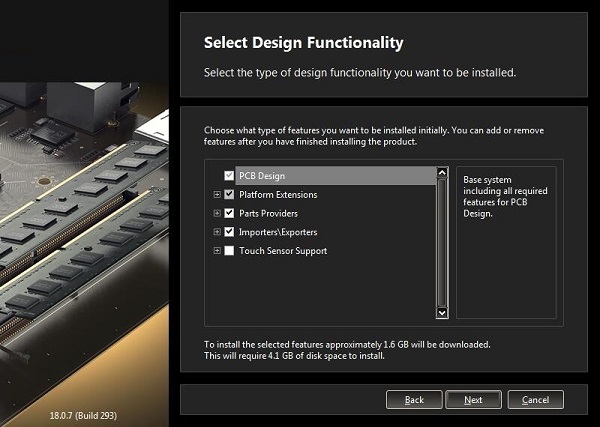

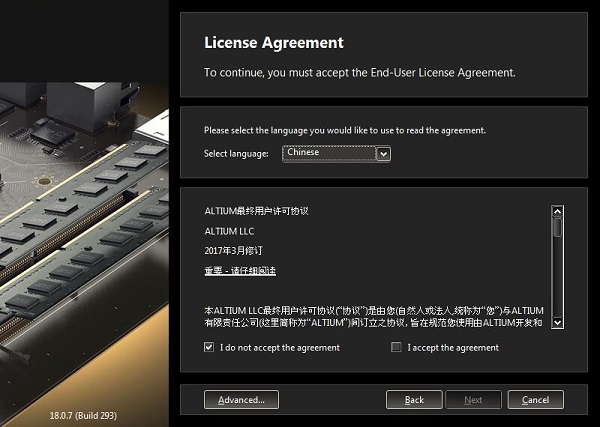

3、在i agree前打勾，也就是我同意此協議，繼續next選擇要安裝的組件

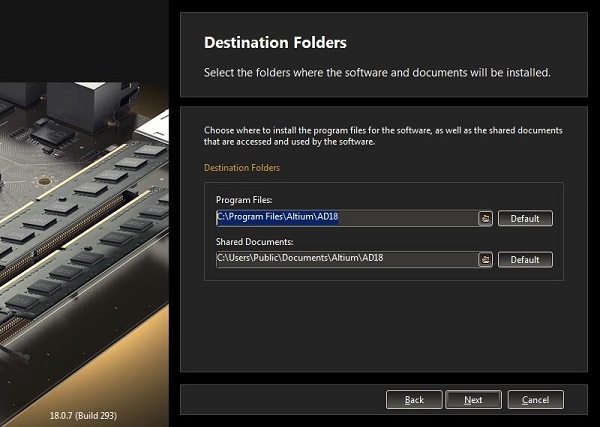

4、繼續next選擇軟件的安裝目錄，默認為“C:Program FilesAltiumAD18”，如果C盤空間不足的話建議大家安裝在D盤

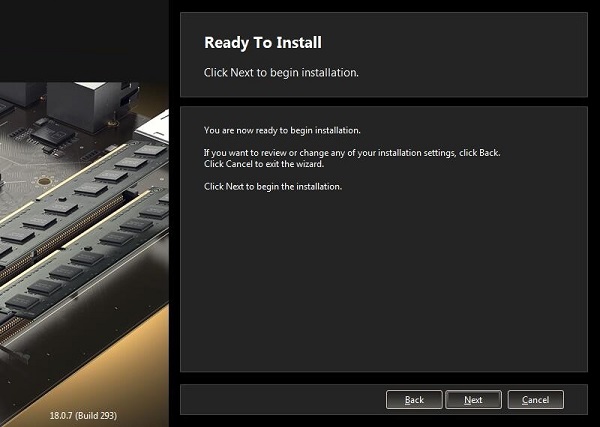

5、再次next出現即將準備安裝的提示，繼續點擊的話就會開始安裝了

6、稍等一會兒就會完成Altium Designer 18的安裝了。


Altium Designer 18中文破解版功能介紹

Altium designer 18 顯著地提高了用戶體驗和效率，利用極具現代感的用戶界面(如果單論用戶界面的友好程度，現在AD 18的界面做得是幾大PCB設計軟件里頭算是最棒的了)使設計流程流線化，同時實現了前所未有的性能優化。使用64位體系結構和多線程的結合實現了在PCB設計中更大的穩定性、更快的速度和更強的功能。

互聯的多板裝配

多板之間的連接關系管理和增強的3D引擎使您可以實時呈現設計模型和多板裝配情況 – 顯示更快速，更直觀，更逼真。

時尚的用戶界面體驗

全新的，緊湊的用戶界面提供了一個全新而直觀的環境，并進行了優化，可以實現無與倫比的設計工作流可視化。

強大的PCB設計

利用64位CPU的架構優勢和多線程任務優化使您能夠比以前更快地設計和發布大型復雜的電路板。

快速、高質量的布線

視覺約束和用戶指導的互動結合使您能夠跨板層進行復雜的拓撲結構布線 – 以計算機的速度布線，以人的智慧保證質量。

實時的BOM管理

鏈接到BOM的最新供應商元件信息使您能夠根據自己的時間表做出有根據的設計決策

簡化的PCB文檔處理流程

在一個單一的，緊密的設計環境中記錄所有裝配和制造視圖，并通過鏈接的源數據進行一鍵更新。


Altium Designer 18中文破解版軟件特色

1、DXP服務平臺
與全部支持的在線編輯器和電腦瀏覽器應用同樣圖形界面設計（GUI）的手機軟件集成化服務平臺。設計文件瀏覽洞查，公布管理方法、c語言編譯器、文件管理方法、版本控制頁面和腳本制作模塊。
2、原理圖—電腦瀏覽器
開啟、查詢并打印原理圖文件和庫。
3、PCB—電腦瀏覽器
開啟、查詢和復印PCB文件。除此之外還可查詢并導航欄三dPCB。
4、CAM文件—電腦瀏覽器
開啟CAM、生產制造（Gerber、Drill和OBD++）和機械設備文件。
5、原理圖—軟設計編寫
全部（除開PCB新項目和隨意分散化文件）中的原理圖和原理圖元器件封裝編寫能力，互聯網目錄轉化成能力。
6、導進器/導出來器
支持從OrCAD、Allegro、Expedition、PADS、xDxDesigner、Cadstar、Eagle、P-CAD和Protel等導進和/或?qū)С鰜斫⒌脑O(shè)計和庫數據信息。
7、原理圖—編寫
全部原理圖和原理圖元器件封裝，及其原理圖元器件封裝文本文檔。
8、庫管理
基于單一數據源的統一的庫管理，用于所有元件模型和關聯數據，包括3D模型、數據圖紙和供應商鏈接。 版本控制和外部項目管理系統的單一聯系點。
9、Altium數據保險庫支持
從集中的Altium數據保險庫讀取、編輯和發布設計數據的能力。 數據保險庫支持以下內容： 元件模型、定價和供貨信息數據、受管圖紙和子電路、完整項目和制造/裝配文件。
10、仿真—混合信號
SPICE 3F5/XSPICE混合信號電路仿真（兼容PSpice）。
11、信號完整性—原理圖級
布局前的信號完整性分析—包括一個完整的分析引擎，使用默認PCB參數。
12、PCB—電路板定義和規則
放置/編輯機械層對象，高速設計的設計規則，用戶可定義板層堆棧，來自原理圖的設計傳輸，元件放置和實時制造規則檢查。
13、CAM文件—導入器
(Gerber、ODB++)導入CAM和機械文件。
14、PCB—原生的3D PCB查看和編輯
電路板的真實和3D渲染視圖，包括與STEP模型和實時間距檢查直接相連的MCAD-ECAD支持，2D和3D的視圖配置，3D電路板形外框和元件模型編輯，所有基元的3D測量值以及2D/3D PCB模型的紋理映射。
15、PCB—布線
高工作效能PCB合理布局在線編輯器，支持自定不規則圖形、線路板打孔、即時標準查驗、設計重復使用和規格自動測控系統，配置形象化高效率的操作界面。16、PCB—互動式布線
互動式規范性布線（選邊布線、緊靠布線和全自動進行方式）、差分信號對、互動式/全自動合理布局、腳位/構件互換、追蹤修線，在拖拽實際操作中避開阻礙。
17、高級板層堆棧管理方法
當PCB不一樣地區包括不一樣的板層堆棧時，界定單一設計中雙層繁雜層堆棧的能力，支持內嵌式元器件和剛?cè)嵯酀诤鲜胶侠聿季帧?br /> 18、剛?cè)嵯酀诤习逶O(shè)計支持
用以設計軟性和剛?cè)嵯酀诤螾CB板的詳細系統軟件。界定和敘述設計中的好幾條PCB伸縮線的能力。全三d，伸縮和進行查詢及其間隔設計標準查驗。導出來線路板中伸縮或一部分伸縮的三dSTEP實體模型，便于執行MCAD合作的能力。
19、內嵌式元器件
支持PCB堆棧中的內嵌式分立元件。在PCB中置入元器件可提升可信性，提高特性，并明顯提高室內空間和緩解凈重。
20、信號完整性—布線等級
布線后信號完整性剖析支持投射及串?dāng)_剖析。
21、PCB–生產制造文件輸出
多種多樣輸出公布容許好幾個輸出合拼成一個單一的新聞媒體種類，盡快開展數據庫管理。根據工程項目歷史時間和關聯性的可控主視圖，公布到PDF/A，復印機或Web。轉化成Gerber、NCDrill、ODB++、三d動畫視頻、STEP文件等。
22、CAMFile–在線編輯器(Gerber,ODB++)
控制面板化、NC布線界定、NRC、導出來CAM和機械設備文件、互聯網表獲取、導進及其反向工程。
