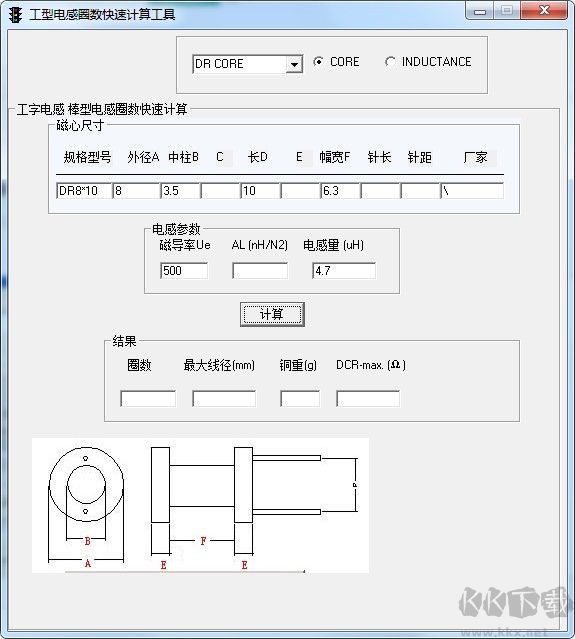

工字電感計算器是針對工字形電感制作的一款圈數計算工具，軟件可以根據規格型號、外徑、中柱、磁導率、電感量等參數快速計算出對應的圈數、最大線徑、銅重等數據，功能非常的實用，有需要的朋友可以下載哦！




工字電感的計算公式

加載其電感量按下式計算:線圈公式
阻抗=2*3.14159*F(工作頻率)*電感量(mH)，設定需用360ohm阻抗，因此：
電感量(mH)=阻抗÷(2*3.14159)÷F(工作頻率)=360÷(2*3.14159)÷7.06=8.116mH
據此可以算出繞線圈數：
圈數=[電感量*{(18*圈直徑(吋))+(40*圈長(吋))}]÷圈直徑(吋)圈數=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心電感計算公式
空心電感計算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------線圈直徑N------線圈匝數d-----線徑H----線圈高度W----線圈寬度
單位分別為毫米和mH。?？招木€圈電感量計算公式：l=(0.01*D*N*N)/(L/D+0.44)線圈電感量l單位:微亨線圈直徑D單位：cm線圈匝數N單位:匝線圈長度L單位：cm頻率電感電容計算公式:l=25330.3/[(f0*f0)*c]
工作頻率：f0單位:MHZ本題f0=125KHZ=0.125
諧振電容：c單位:PF本題建義c=500...1000pf可自行先決定，或由Q值決定
諧振電感：l單位:微亨線圈電感的計算公式
1。針對環行CORE，有以下公式可利用：(IRON)L=N2．ALL=電感值（H)H-DC=0.4πNI/lN=線圈匝數(圈)AL=感應系數
H-DC=直流磁化力I=通過電流(A)l=磁路長度
l及AL值大小，可參照Micrometal對照表。例如:以T50-52材，線圈5圈半，其L值為T50-52(表示OD為0.5英吋)，經查表其AL值約為33nH
L=33．(5.5)2=998.25nH≒1μH
當流過10A電流時，其L值變化可由l=3.74(查表)
H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度(μi%)2。介紹一個經驗公式L=(k*μ0*μs*N2*S)/l其中
μ0為真空磁導率=4π*10(-7)。（10的負七次方）μs為線圈內部磁芯的相對磁導率，空心線圈時μs=1N2為線圈圈數的平方
S線圈的截面積，單位為平方米l線圈的長度，單位為米
k系數，取決于線圈的半徑（R)與長度的比值。計算出的電感量的單位為亨利（H）。
