PowerWorld Simulator是一款非常好用的電路仿真軟件，軟件采用動畫式多色彩的單線圖等可視化技術，模擬電力系統在給定時間段內的運行狀況，幫助用戶更好的模擬和分析電力系統運行時的狀況。KK下載站為您提供PowerWorld Simulator中文破解版下載，軟件已完成破解，需要電路仿真軟件的朋友趕緊下載使用吧！




電路仿真軟件軟件特色

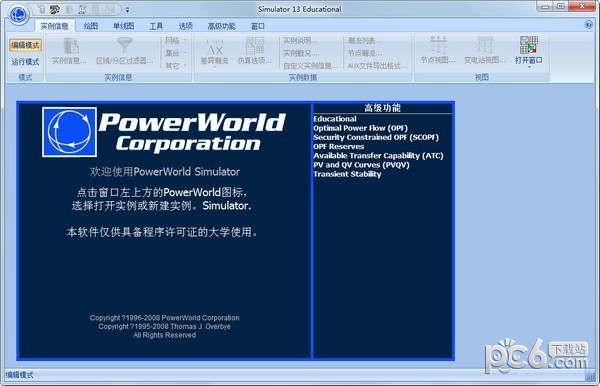

PowerWorldSimulator13版全新Ribbon界面取代了以前的菜單欄和工具欄，程序的示例信息瀏覽更加方便快捷。單擊左上角的窗口PowerWorld圖標，選擇開放實例或新實例。
PowerWorld模擬器與用戶的通信主要通過鼠標完成，其界面遵循使用鼠標的實踐。一般來說，鼠標左鍵可以直接修改，控制系統中的設備，右鍵可以用來查看設備的詳細信息或可選項的列表視圖。此外，鼠標的一些特殊用途。
PowerWorld模擬器有兩種常見的模式：編輯模式和操作模式。編輯模式用于創建新模型或修改現有模型；運行模式用于模擬演示創建的系統。擊程序欄EDITMODE(編輯模式)和RUNMODE(運行模式)按鈕，可以在兩者之間隨意切換，但是每個模式中菜單的命令是不同的。

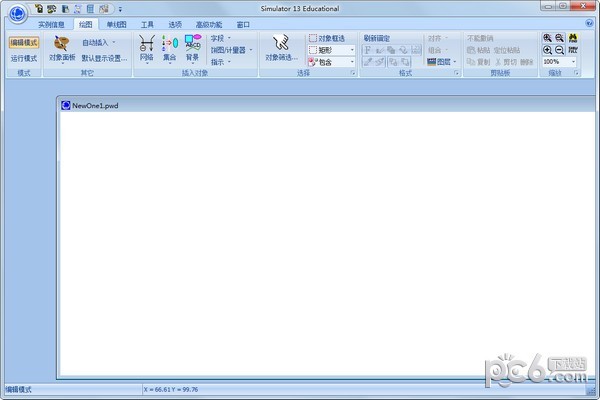

PowerWorld模擬器的許多功能可以通過使用工具欄來完成。工具欄還包括許多可以通過鼠標激活的控制欄。有8個工具欄，如下圖所示，從左到右，從上到下：
文件欄:存托、打印、讀取等操作可以通過這個欄進行。本欄還提供在線幫助和模型錯誤檢查
工具。PowerWorld模擬器允許用戶使用不同格式的存儲系統模型。選擇主菜單File中的SaveAs對話框可以出現在項中，所需的保存格式可以在對話框左下角的存儲文件類型欄中選擇。模擬器可以使用多個二進制格式(默認值)，多個PTI原始數據類型用于版本，IEEE存儲模型的通用格式等。
程序欄:程序的編輯或切換程序的編輯或運行模式，以控制各種信息的趨勢計算。本欄選擇如下：
編輯模式(EditMode)：編輯模式用于創建新模型和修改現有模型。
擊程序欄的“編輯模式”鈕(EDITMODE)它可以切換到這個模式。在此模式下，可以執行以下操作：創建新模型；在現有模型中添加元件；修改單行圖中物體的外觀；查看和修改未顯示在圖表中的模型，等等；
運行模式(RunMode)：本欄提供了操作模式下的一些基本操作按鈕，可以控制模擬
開始、繼續、暫停、顯示曲線、切換單線圖等。在這種模式下，可以進行動畫定時模擬，實現電力系統的單步趨勢計算和時域模擬。單擊程序選項板“運行模式”按鈕進入運行模式。主要功能包括：模型的圖形可以通過單線圖查看；
模型信息(CaseInformation)顯示，通過表格顯示圖查看整個電力系統的情況；通過對話框改變模擬選項和趨勢計算；任何節點的負載轉換、并聯分支和發電；電壓曲線圖；功率轉移分布因子(PTDF)計算；根據純趨勢研究或用戶定制的時域經濟分析，等等；
單步求解(僅在運行模式下):相對于定時模擬，對趨勢方程進行單步求解。這個按鈕允許用戶模擬一個獨立的系統趨勢。
日志(Log)：這個按鈕可以打開和關閉日志窗口。在研究非收斂模型時，該窗口可以顯示趨勢計算過程的進度，并提供幫助；
放棄(Abort)：終止正在進行的趨勢計算。如果程序正在執行定期模擬，按下放棄(ABORT)鍵可以暫停執行程序。
圖像放大欄：顯示復雜的電力系統圖，PowerWorld模擬器可以放大和移動單線圖。放大的大小可以直接指定在這個列中，或者放大倍數可以通過選擇圖中的矩形區域來設置。這個列包含一個對話框，可以選擇以母線為中心的單線圖。
選項/信息欄：通過本欄，可快速查閱PowerWorld模擬器的相關信息和設置選項。可以設置與模擬和求解相關的選項，定義過濾顯示，計算單步趨勢，創建快速趨勢表，顯示某個節點的具體信息，或者切換到其他單線圖。
展覽欄:本欄提供另一種移動/縮放控制方式。圖片的顯示范圍可以用四個箭頭來調整。另外兩個按鈕可以用來縮放圖像。
格式欄（僅在編輯模式下使用）：字體、顏色、線型、圖形放大比例和層次可以通過本欄進行更改。您還可以設置不同繪圖參數的省值，并在必要時重置這些值。本欄中的按鈕集中在主菜單上“格式(FORMAT)”大部分內容。
編輯欄（僅在編輯模式下使用）：本欄包含一些模型編輯工具。單行圖上的單個設備可以剪切或復制，并粘貼在原始圖或其他圖中。同樣，一組元件也可以通過通常的選擇操作或矩形框圈進行相同的操作。
插入列（僅在編輯模式下使用）：使用此列按鈕可以在現有的單線圖上添加新的組元素。這些組件包括電力系統元件，如節點、傳輸線、變壓器、負載、發電機和“地區(AREA)”，“區域(ZONE)”以及諸如“餅圖(PIECHART)”等待提供咨詢信息的框架。您還可以添加與系統中設備無關的文本框或矩形、橢圓形、弧形等形狀的顯示框。本欄中的按鈕集中在主菜單中“插入(INSERT)”大部分內容。
