TR天正暖通是一款全新的三維BIM輔助設計軟件。支持多聯機設、地暖設計、空調風管、材料統計、負荷計算、采暖水力計算、風管水力計算、空調水路計算、焓濕圖計算等多項功能，支持excel和圖面表格兩種形式。TR天正暖通提供了多專業間協同開洞以及管道避讓功能。內置了許多專業的工具，可以為設計人員帶來高效率的工作體驗。

功能

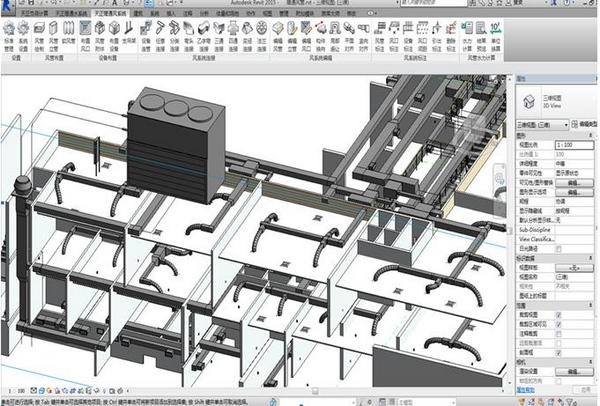

TR天正暖通軟件V5.0是一款全新的三維BIM輔助設計軟件。軟件基于Autodesk公司的Revit設計平臺，支持AutodeskRevit2016-2020平臺。軟件包括：天正暖通風系統、天正暖通水系統和天正工具三大模塊。天正暖通風系統和天正暖通水系統按照專業的設計流程分為系統設置、管線布置、設備布置、連接、編輯、標注、計算、統計等模塊。支持依據《建筑防煙排煙系統技術標準》GB51251-2017編制的防排煙計算。支持管線和立管的繪制，并可多管繪制、沿墻繪制。支持風口、閥門附件、散熱器、風機盤管等暖通常用設備的布置。支持多聯機室內外機布置、冷媒管繪制、多聯機與管線連接自動生成分歧管、系統計算、標注等功能。支持設備連管、散干\立連接、管線互連。支持對既有設備、管線的參數、位置關系進行編輯。支持對管線\風管、設備等進行標注。支持管線、設備等的統計，支持設置統計范圍、設定輸出內容，支持excel和圖面表格兩種形式。提供了多專業間協同開洞以及管道避讓功能。

（一） 天正設置

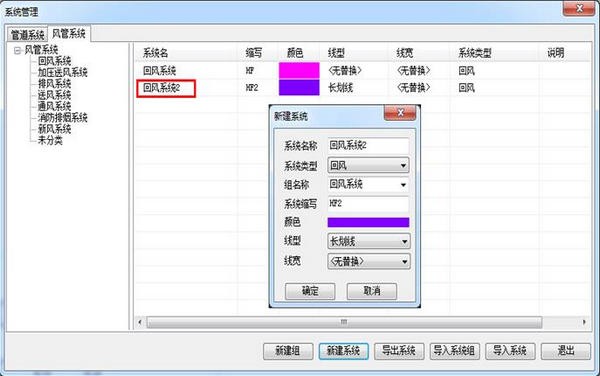

支持自定義標準的導入導出；統一設置風系統、水系統的類型及顏色、線型等?？蓪︼L系統、水系統的類型進行增加、刪除處理。

（二） 風管布置

實現風管、立風管、軟風管的布置；提供矩形、圓形、橢圓形風管截面供選擇。

（三） 設備布置

提供風口、風閥、風機盤管、風機等設備庫，支持設備的選型、布置，支持支吊架的布置。

（四） 風系統連接

提供風管與設備、風管與風管、風管與立管的連接；支持同系統間風管的連接，支持不同系統間風管的連接；支持選定連接件連接風管。

（五） 風系統編輯

提供風管、風口的編輯；支持編輯風管的連接件；支持對風管添加、刪除保溫層；支持編輯風管的相對位置，對風管進行繞梁、繞柱處理。

（六） 風系統標注

提供設備、管線的標注；支持風口間距的標注；支持自行輸入標注文字的引出式標注；支持批量刪除被框選區域的所有標注項。

（七） 風系統計算

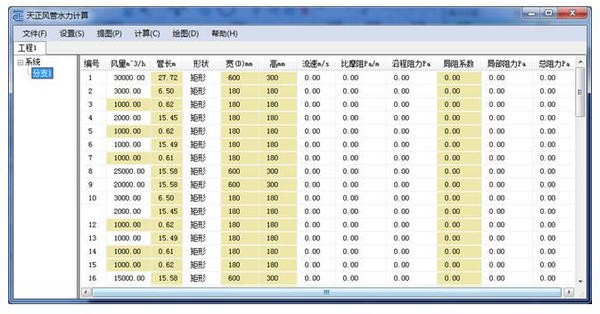

支持風管基本的水力計算；支持設定風管計算參數、推薦流速，根據輸入的風量推薦風管截面尺寸，并顯示流速計算結果；支持風系統計算結果圖面預覽；提供單位換算小工具。

（八） 防排煙計算

新增防排煙模塊中的計算軟件，根據建筑物情況，依據建筑防煙排煙系統技術標準進行計算。

（九） 風系統統計

統計范圍可從當前圖中直接框選也可指定樓層，可以統計垂直管段長度，可以自行選擇統計內容，支持區分管線系統進行統計。統計結果可繪制圖面表格也可輸出excel表格形式。

（十） 水管布置

提供水管管線、水管立管的布置，同時提供管線的編輯布置方式：平行管道和沿墻布管；支持多管同時繪制。

（十一） 設備布置

提供水管閥件、風機盤管、冷卻塔、空調器等設備庫，支持設備的選型、布置；提供散熱器庫，支持布置散熱器；支持閥門的成組布置。

（十二）水系統連接

提供水管與設備、水管與水管、水管與立管的連接；支持同系統間水管的連接，支持不同系統間水管的連接；支持選定連接件連接水管；支持坡度管間連接。提供水管與散熱器連接，立管與散熱器連接。

（十三） 水系統工具

提供水管的編輯；支持編輯水管、立管的相對位置，對水管進行繞梁、繞柱處理；支持對水管添加、刪除保溫層。

（十四） 水系統標注

提供設備、管線的標注；支持散熱器的標注；支持市政入戶管的編號標注；支持自行輸入標注文字的引出式標注；支持批量刪除被框選區域的所有標注項。

（十五） 水系統計算

支持采暖、水管的水力計算；支持分水器的設備選型計算；提供水系統定壓補水設備的選型計算并可計算水泵揚程等；提供單位換算小工具。

（十六） 水系統統計

統計范圍可從當前圖中直接框選也可指定樓層，可以統計垂直管段長度，可以自行選擇統計內容，支持區分管線系統進行統計。統計結果可繪制圖面表格也可輸出excel表格形式。

（十七）多聯機

提供VRV設置，支持多聯機設備及管線的布置與自動連接，支持在系統劃分的基礎上，對VRV系統進行計算及將結果賦回。

（十八） 負荷計算

支持對revit建筑底圖進行前處理，搜索房間，將房間對象標注在圖面；支持一鍵一去房間建筑信息，并生成可用于負荷計算的xml文件；負荷計算可直接導入xml文件，并支持將計算結果導出，支持輸出計算書等操作；支持將計算結果賦回標注在圖面上。

（十九）通用工具

支持對支吊架的布置；支持標準層中暖通構件（風管、水管、管件等）的跨樓層復制；支持同樓層內暖通構件的復制；支持對當前視圖進行過濾器設置；支持管線對構件的自動避讓；支持一鍵進行系統選擇及系統豎向調整；支持刪除閥件后管線自動連接以及提供自動保存及測量工具命令。

（二十） 協同開洞

支持協同操作，對穿墻風管、水管進行開洞操作，支持對洞口進行標注并統計。

（二十一）其他工具

支持天正revit平臺與CAD平臺的導入導出，方便數據互通。版本信息包含暖通的版本信息及啟動界面設置。

亮點

1、【采暖立管】增加立管任意布置的定位框，方便任意布置的時候進行立管定位。

2、新增【單管連接】命令，支持單管與散熱器、立管與散熱器的單管連接。

3、【散立連接】、【散干連接】支持最新的單管連接方式。

4、【生系統圖】支持最新的散散連接方式。

5、【散散連接】增加對話框，擴充散熱器的連接方式，支持對話框中選定散熱器連接方式。

6、管線設置增加管徑自動標注篩選管長功能。

7、多聯機模塊下新增【冷凝立管】命令，方便在多聯機模塊中布置冷凝立管。

8、管線繪制根據選定的管材規格顯示對應的管徑。

9、【水管立管】增加立管任意布置的定位框，方便任意布置的時候進行立管定位。

10、【布置風口】支持對帶文字的風口設定文字位置以及文字距離風口外邊框的距離。

11、【布置閥門】支持對帶文字閥門設定文字位置以及文字距離風口外邊框的距離。

12、【布置閥門】增加常用電動閥門列表框，支持手動更換電動閥門。

13、【風管標注】增加自動標注代號復選框，支持在標注風管時，自動標注代號，代號讀取風管設置中的代號（標準版中已在風管設置中進行了設定）。

14、風管標注增加開關控制是否標注外部參照風管。

15、【編輯風口】增加對帶文字風口的文字位置及距離調整功能。

16、【編輯閥門】增加批量編輯風管閥門閥件功能，支持批量修改，并增加對帶文字閥門的文字位置及距離調整功能。

17、多葉排煙口支持控制端固定，修改風口參數只修改風口位置，不改變控制端長度。

18、風口標注功能支持標注多葉排煙口。

19、材料統計支持多葉排煙口的統計。

20、【材料統計】增加統一列寬功能。

21、新增【構件庫】功能。

22、新增【構件入庫】功能。

23、新增【粗線開關】功能

24、新增【填充開關】功能。

25、新增常用快捷鍵。

26、塊編輯器擴充右鍵功能。

27、防排煙圖層支持自定義。

28、選定設備，右鍵增加設備編輯功能。

29、選定閥門，右鍵增加編輯閥門功能，支持多選閥門之后，右鍵執行命令，進行批量編輯。

30、【系統轉換】管道系統增多的情況下顯示下拉滾動條。

31、【立風管】增加寬高互換功能。

32、64位支持AutoCAD2020平臺。

特色

（一）天正暖通風系統設計
天正暖通風系統依照更專業的產品開發流程分成系統配置、風管布局、設備布局、聯接、編寫、標明、計算、統計分析等控制模塊。支持出風口、閘閥配件、盤管風機等暖一般用設備的布局。支持設備連管、管線互聯。支持對不僅有設備、管線的主要參數、相對位置開展編寫。支持對風管、設備等方面進行標明。支持風管水力發電計算，一鍵獲取風管系統軟件，支持設置計算標準、控制條件，計算結論可賦回圖面，全自動調節風管斷面尺寸，支持導出excel計算書。支持根據《建筑防煙排煙系統技術標準》GB51251-2017編制的防排煙計算。支持風管、設備等統計分析，支持設定統計分析范疇、設置導出具體內容，支持excel和圖面報表兩種方式。
系統配置：綜合性自來水管、風管的所有分類及系統類型，支持系統類型的提高、刪掉，支持管線色調、線形、線距的統一改動。全部修改均適用后面管線制作、編寫等行為。
設備布局：手機軟件給予豐富多彩出風口、風管閥件等設備族庫；支持多種形式出風口布局作用；迅速制作風管閥調閥件、過濾裝置、靜壓箱、消音器等依附于管線的設備。
風系統聯接：手機軟件給予出風口、風管全自動聯網控制；支持圖面選中一根風管、好幾個出風口大批量聯接并形成聯接件；支持圖面選中一根風管、好幾個設備大批量聯接并形成聯接件；全自動拓寬，一鍵生成聯接預制構件，并可以設置是不是含有標識。
風系統編寫：迅速進行風管、排水立管、設備、預制構件等對象各種各樣改動編寫；編寫后預制構件間維持聯動關系，提升設計方案改圖高效率；手機軟件并提供部分躲避指令，適用風管部分調節和部分偏位，用以風管的繞梁、繞柱解決。
風系統標明：手機軟件給予隨意標明和引出來標明二種標注樣式標明風管；給予出風口、設備、出風口間隔、引線標注等幾種標注工具，達到暖排風系統基本上工程圖要求。
風系統計算：風管水力發電計算支持一鍵獲取風系統，計算頁面就操作模式與T20操作方式保持一致，支持改動計算條件和計算控制條件，支持將計算頁面賦回圖面，自動升級風管斷面尺寸，支持導出excel計算書。
防排煙計算：防排煙計算（包含《建筑防煙排煙系統技術標準》GB51251-2017和《汽車庫、修車庫、停車場設計防火規范》GB50067-2014上對機械設備防煙系統、機械排煙系統、當然排風系統的計算規定）；在其中防排煙計算2.0支持《建筑防煙排煙系統技術標準》GB51251-2017，支持對機械設備防煙系統計算然后進行查詢表校對，支持對機械排煙系統不一樣防煙分區排煙量綜合性計算，并也可以進行查詢表校對；支持單獨送風口較大容許排煙量的校對計算；支持當然排風系統排煙窗（口）的計算。
原材料統計分析：統計分析范疇支持圖面選中和特定層，對圖面風管、自來水管、設備、閘閥等信息進行統計分析，能夠表格形式插進到圖面，也可以導出統計表格。

（二）暖試壓控制系統設計
天正暖通空調水系統依照更專業的產品開發流程分成系統配置、管線布局、設備布局、聯接、編寫、標明、計算、統計分析等控制模塊。支持管線和立管制作，同時可多管制作、沿墻制作。支持設備連管、散干\立聯接、管線互聯。支持對不僅有設備、管線的主要參數、相對位置開展編寫。支持對管線、設備等方面進行標明。支持自來水管水力發電計算、供暖水力發電計算，支持一鍵提取系統/支系，支持改動設計條件，控制條件，支持將計算結論賦回圖面，自動升級管經，支持導出excel計算書。支持多聯機空調室內室外機布局、空調風管制作、多聯機空調與管線聯接一鍵生成分歧管、系統軟件計算、標明等服務。支持管線、設備等統計分析，支持設定統計分析范疇、設置導出具體內容，支持excel和圖面報表兩種方式。
技術專業自來水管布局專用工具：水準管線支持沿壁布管、平行面走管等服務，排水立管支持沿墻、墻腳、沿熱管散熱器布局等服務。
豐富多彩的水管設備族庫：給予暖一般用設備的布局作用。豐富多樣的閘閥庫，支持自主擴大閘閥庫并用以現階段圖面布局。給予分集水器、熱管散熱器等采暖常見設備的布局。
智能化水管連接：常用水全面的管線聯接支持自動連接和歸類聯接，同時提供多種多樣聯接件聯接。設備與管線給予設備連管作用，操作方式同T20，支持大批量聯接。采暖特有的熱管散熱器與管道、排水立管聯網控制。
【散立聯接】：支持多管順水法和多管跳躍性系統軟件方式，大批量聯接熱管散熱器與排水立管。
【散干聯接】：可以實現熱管散熱器與管道連接，支持多管系統軟件，多管順水法和多管跳躍性系統軟件方式。支持設定一鍵生成的立管的管線長短。
自動水系統軟件標明：給予多種多樣空調水系統標明作用，管經標明給予多種多樣標注樣式，支持自主設置標注樣式、文本相對高度等主要參數。給予標明熱管散熱器作用、設備標明和閥件標注。
自來水管水力發電計算：自來水管水力發電計算支持一鍵獲取空調水系統，計算頁面就操作模式與T20操作方式保持一致，支持改動計算條件和計算控制條件，支持將計算頁面賦回圖面，自動升級水管管徑，支持導出excel計算書。
供暖水力發電計算：供暖水力發電計算支持三維下一鍵獲取供暖系統支系，計算操作模式與T20操作方式保持一致，支持改動計算條件和計算控制條件，支持將計算頁面賦回圖面，自動升級水管管徑，支持導出excel計算書。
多聯機空調控制模塊：支持多聯機空調的管道布置、設備型號選擇、管路與設備聯接、系統軟件計算等服務。
VRV設定：會對分歧管的制作款式及尺寸、自動連管外伸長短等方面進行設定。
房間內/室外機布局：產品中心中挑選室內室外機進行布局。
空調風管/制冷劑排水立管制作：開展空調風管、制冷劑排水立管的制作?？照{(diào)風管制作分兩種方式：氣液管一體制作、氣液管分離制作。
聯接VRV：可按照系統軟件大批量完成房間內、室外機和空調風管及冷疑管線連接。
在相連的與此同時，能夠?qū)崿F(xiàn)制冷劑一體管變汽液多管開展聯接。
系統軟件區劃、系統軟件計算：對圖面里的多聯機系統開展區劃，后面對圖面里的多聯機系統開展獲取、計算及將結論賦回原照。計算數據顯示在計算頁面上，包含校對計算、空調風管、分歧管及其充注量四個表明框，表明計算完成后系統對高度差的校對、空調風管管經尺寸、分歧管型號選擇及其系統軟件充注量大小，支持將空調風管管經信息內容賦回原照。
（三）天正專用工具
負載計算：與T20完全一致的操作面板，支持將提取工程建筑背景圖一鍵導入，整幢工程建筑導進后直接計算進行，支持后面加上常見負載源，支持冷熱負載與此同時計算，支持導出xml，支持導出來計算結論用以賦回房，支持計算完畢之后導出來計算書。
通用工具：對圖面進行一些拷貝、過慮、躲避等行為，還包含制圖全過程常用的精確測量、儲存等實用工具。
