中線CAD是KKX小編給大家分享介紹的一款基于AutoCAD圖形平臺開發的汽車線束軟件，該軟件完全免費，以前沿的線束設計理念為指引，結合國內外眾多優秀線束工程師和軟件工程師的豐富經驗，能夠有效減輕工程師的工作強度、有效提高統計數據的準確性、有效提升用戶的工作效率，用先進的線束對象概念服務于汽車線束圖紙?jiān)O(shè)計和圖紙分析。

工具簡介

中線CAD軟件不僅包含多種規范、快速、高效的繪圖工具；更有以模擬汽車電路走向?yàn)橐罁?jù)的圖紙錯誤檢查、圖紙規范設計等糾錯功能；結合用戶常用數據庫，中線CAD的導出BOM、導出接線表、計算電線長度、智能分析短路點等強大功能，不僅能助您完成最優化的線束設計與制作方案，更可以大大減輕工程師的工作強度、提高統計數據的準確性、提升您的工作效率。

中線CAD軟件提供多樣化的定制方案，在數據輸出部分更是可以根據客戶需求進行個性化定制，完全可以滿足金蝶PLM、住電A+等系統的數據需求，使客戶從圖紙的繪制，生產、工藝數據的輸出到項目數據的整合統計分析全程實現數字化。

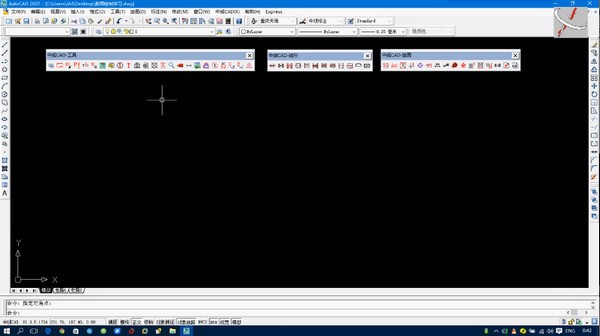

中線CAD為AUTOcad插件類程序，運行依賴AUTOCAD，安裝中線CAD前，應先安裝AUTOCAD,中線CAD對AUTOCAD版本無限制，建議在AUTOCAD 2007版本下使用。

功能

變換射頻連接器
無中線基礎數據庫適用時，中線CAD軟件免費從圖紙中迅速獲取射頻連接器信息、一鍵生成端位。手機軟件所提供的多種多樣目的性轉換軟件，適用迅速、精確、規范化的變換圖紙。有中線基礎數據庫適用時，軟件免費直接在數據庫系統中讀取射頻連接器圖紙及信息。數據庫系統包含護線套以及兼容的接線端子、防潮栓、盲栓、配件等工序信息。
變換回路
可將汽車廠家電子線束圖紙回路信息迅速轉化成自已的公司標準格式。中線CAD給予5種回路怎么畫的變換，便捷工程人員迅速變換回路，標準圖紙。為下一步數據庫的解決提供參考，既能確保回路不能重復，又能確保制作回路一致性和規范化。運用快速標注長短、插進分支點作用，為中后期測算電纜線長短給予理論來源
自動設置短路故障點
手機軟件打破傳統人力界定短路故障點的位置方法，能夠快速?gòu)?qiáng)烈推薦電子線束圖紙過程中需要短路故障的線號，并個性化推薦最科學合理的短路故障點部位，全自動匹配短路故障點套接件、協助、去皮長短等工藝數據，進行最優化設計方案；即大大縮短搜索待短距離號時長，防止忽略短路故障點；還可以最優控制的節省電纜線原材料，降低成本。
電子線束輔助材料迅速制作
電子線束輔助材料迅速制作包括匹配孔距，匹配護線套容量，匹配去皮容量，匹配防潮栓，匹配接線端子，設定護套線、絞合，設定線束中各種捆扎原材料、定位設備等。既能迅速制圖，又能確保圖紙的規范性、規范化,并可以直接統計分析到產品BOM內。在其中匹配護線套容量，匹配去皮容量，匹配防潮栓，匹配接線端子功能的還可通過中線基礎數據庫匹配。
工序分派，全自動計算
進行工序分派后，合乎中線CAD數據導出的需求電子線束圖紙便已制作進行。手機軟件將批量計算每一根回路的截線長短、載入圖紙信息，形成各種各樣加工工藝信息當線束設計有變動時，只需要在電子線束圖紙中改動變動處，手機軟件就會自動再次計算，客戶只需要在導出一次加工工藝數據圖表就可以。
導出布線表，導出BOM表
一鍵導出生產制造所需要的退出工藝卡，便捷生產工作，一目了然；依據數據庫迅速統計分析和歸納原材料信息，精確快速地形成BOM，能將BOM導出到EXCEL報表，還可以將BOM導出到現階段圖紙中。大大的提高效率并降低了工作失職；
導出加工工藝數據圖表
導出短路故障工藝卡、短路故障加工工藝圖例，并也可以根據加工工藝需要作出調整；導出裁線工藝卡、導出自帶圖、自帶工藝卡,也支持定制導出別的加工工藝數據圖
導出工裝板圖
中線CAD能夠快速導出1:1的工裝板圖，并可自由配制各支線任務、外掛位置。節約了大量時間提升了工作效能。

更新日志

護套繪制增加客方編碼搜索，增加客戶位置添加。配管材界面增加上下限搜索。
