X-CTU是這塊XCTU射頻模塊的模塊配置軟件，可以配置射頻傳輸模塊，能夠很方便地修改數傳設備的通信地址，主要用于XCTU的射頻模塊配置，調整設備工作模式，修改組網方式等等，旨在使開發人員能夠通過簡單易用的圖形界面與Digi RF模塊進行交互的工作。本文中kkx為大家分享的X-CTU為綠色漢化版，希望可以幫到大家！

使用方法

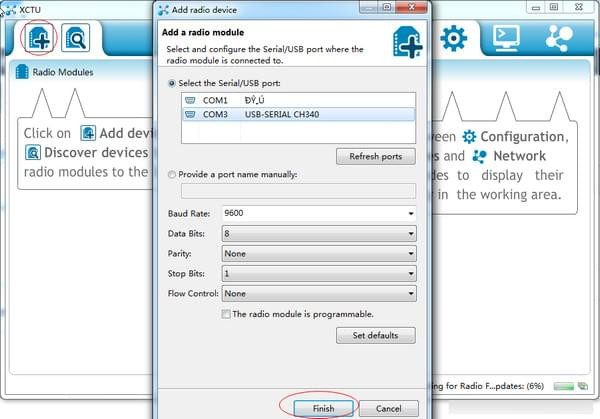

將XBee模塊通過串口與PC相連，使用XCTU對模塊進行測試、修改參數，首先搜索與PC連接的XBee模塊，默認波特率為9600，如下圖：

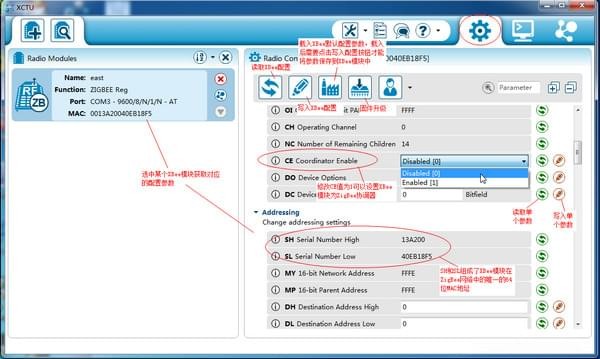

成功添加XBee模塊后選中XBee模塊可以獲取到該模塊對應的配置參數并進行修改，如下圖：

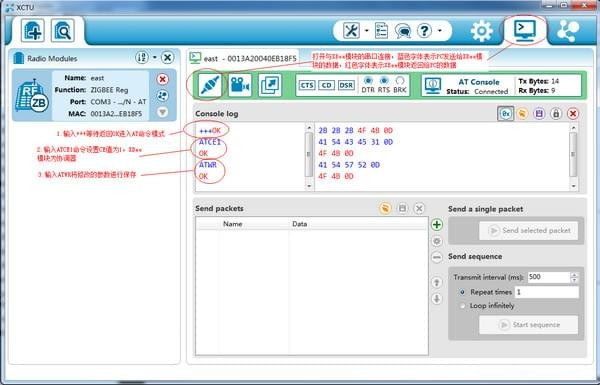

根據改動CE、SM和AP數組長度可以選擇XBee模塊的ZigBee設備型號和操作模式。自然，還可以手動式向XBee模塊的串口發送AT命令來改動主要參數，如下圖所示：

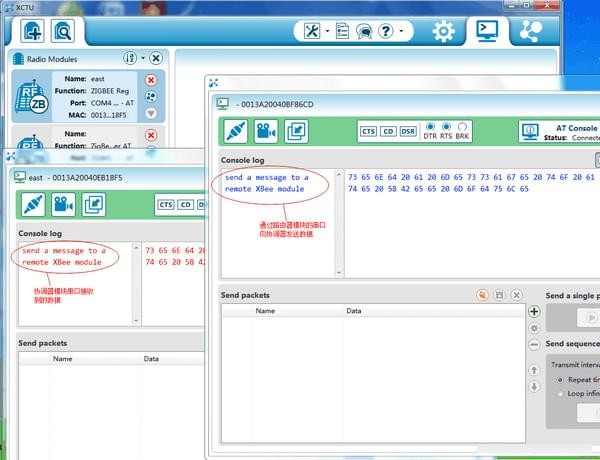

在配備完XBee模塊的技術參數后，大家開展XBee模塊的組網通訊，以兩個XBee模塊為例子，一個設為協調器，一個設為路由器，均為transparent操作方式，設定DH和DL的數值目的地址(獲取數據的XBee模塊的MAC地址，即SH和SL數組長度)，假如上傳的目的地址為協調器，也能設DH和DL為0。通電后XBee模塊應該按照的配置主要參數自動執行ZigBee的組網。應用XCTU各自開啟協調器和路由器的串口連接，向路由器串口發送數據信息，還可以在協調器的串口通信注意到路由器推送來的信息，表明組網通訊取得成功，如圖所示：

自然，可以用更多XBee模塊，構成一個多跳的ZigBee網絡，網絡里的XBee連接點只需配備目的地址為任何一個在ZigBee網絡上存在節點的64位MAC地址，就可以將數據根據ZigBee網絡送到，組網跟多跳路由器功能的會由XBee模塊自動執行。需注意，如果一個XBee路由器連接點之前就已經連接過其它的ZigBee網絡，那么這樣的PANID將自始至終儲存，這個就沒法再倒入別的ZigBee網絡，即便斷電重啟也始終不變，需要使用ATNR0指令來撤出以前ZigBee網絡，以后就可以自動搜索添加一個新的ZigBee網絡了。

以上便是KKX小編給大家分享介紹的射頻模塊配置軟件X-CTU！
