Cradle CFD是一款流體動力學分析軟件，通過與MSC軟件Marc，Nastran，Adams和Actran一起進行的聯合仿真和鏈?zhǔn)椒抡?，擁有先進的新型協同仿真和后處理功能，采用結構化網格的scSTREAM以及采用非結構化網格的SC/Tetra 和 scFLOW，憑借較高效的處理速度、工程實用性和用戶高滿意度，幫助使任何工程師都可以更輕松地分析多物理場問題和混合的流體-顆粒相互作用。

Cradle CFD簡介

Cradle CFD 2021是一款業內杰出的流體動力學分析平臺，還內置了多個設計模塊，支持scFLOW、ScSTREAM、Heat Designer、SC/ Tetra、CADthru在內等軟件，可以和它們相輔相成帶來更加智能的制造流程！新版更是帶來無與倫比的新功能，增強了體素?cái)M合網格算法，以處理大量CAD或分面幾何數據的集合，還改進了空間六面體網格算法，現在無需在更大的流體區域創建多面體網格，這樣無疑是提高了網格劃分和求解分析的速度。

Cradle CFD亮點

1、scSTREAM：scSTREAM熱流體軟件已經為電子和建筑行業服務了30年。 不斷發展的軟件的特點是其絕大多數用戶友好的界面和高速處理。 HeatDesigner基于scSTREAM，是專門為電子產品的熱設計而開發的。 HeatDesigner通過其簡單的界面和強大的計算性能提供僅熱設計所需的物理功能。

2、HeatDesigner：HeatDesigner是專門用于電子設備冷卻熱分析的結構化（笛卡爾）網格熱流體分析軟件。 它使用Software Cradle的scSTREAM通用結構化網狀熱流體軟件產品的核心技術。 HeatDesigner的性能針對不需要精確再現精細幾何曲率即可預測準確流場的應用進行了優化。 但是，HeatDesigner能夠容納具有超過一億個元素的網格，從而使其能夠捕獲精細的幾何細節。 與scSTREAM一樣，HeatDesigner的主要優點是計算速度快且內存消耗低。

3、SC / Tetra：SC / Tetra是通用熱流體模擬軟件，使用混合網格來高精度表示表面形狀。 它的特點包括復雜的網格生成系統，高速計算，低內存消耗以及整個操作過程中用戶友好的功能。 您可以在短時間內輕松獲得仿真結果。

4、印刷電路板的熱仿真工具：通過2D簡便快速地實時生成結果 PICLS是專門設計用于PCB的熱仿真的熱仿真工具。 通過使用圖層和PCB操作工具在2D中像E-CAD一樣簡單快速地進行操作，可以輕松完成PCB建模。 您可以從第一天開始導入E-CAD數據以執行熱分析。

5、實時結果：使用典型的熱分析工具，需要更長的時間來計算和獲得仿真結果。 使用PICLS，可以實時生成一鍵和分析結果。 通過簡單的設置和快速的計算，可以現場顯示熱分布，以評估熱對策的有效性。

Cradle CFD特色功能

從今天起，CradleCFDv2021模塊包括scSTREAM（結構型網格）和scFLOW（下一代非結構化網格）測算流體力學（CFD）技術性。Cradle通過將創新和開放式協同模擬仿真與功能齊全的scpOST后Cpu緊密結合，一直在幫助企業好用地剖析繁雜的多物理場難點，以達到了如今業內最高顧客滿意度之一。
CradleCFDv2021里的新航空公司聲學模擬仿真根據專用型外掛無縫連接到Actran聲學模擬仿真軟件，能方便的剖析scFLOW里的流致噪音。它讓用戶可在單獨手機軟件自然界中仿真模擬例如車后視鏡發出噪音什么的航空公司聲學，而無需學習培訓應用聲學手機軟件或耗費時間耦合系統。

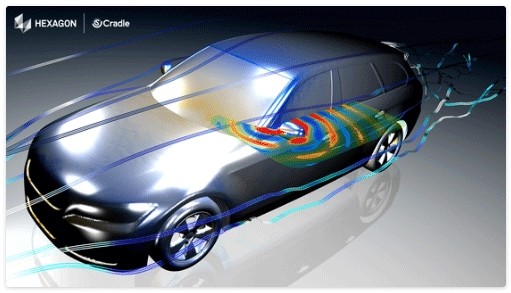

圖1表明：scFLOW2Actran測算出倒車鏡噪音
另一個重要的創新是在scFLOW環境下的CFD和熱動力學模型層面增強了離散變量原素方式（DEM），從而減少了仿真模擬含有顆粒的液體所需要的多元性人工工作中。比如，提升洗衣機的電力能源和需水量。應用一個新的DEM作用，可單獨評定熱傳導和過慮，或是把與CFD分析與別的物理學種類融合應用。

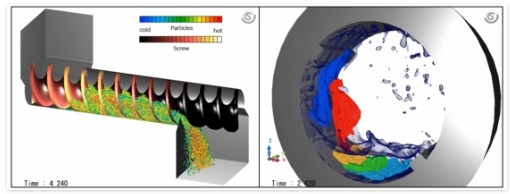

圖2表明：根據DEM和CFD藕合計算出來的皮帶輸送機和洗地機仿真模擬
與系統軟件三維建模軟件的集成化獲得提高。根據早已所提供的敞開式功能模型插口（FMI）集成化，Cradle現在能直接和大量一維仿真工具聯接。這使得顧客需要結合app的內嵌熱學對包括電氣設備機械分系統等在內的詳細設備進行模型。顧客可以用Cradle的HeatPathView專用工具快速地制作電氣設備構件間的熱傳導圖，以數據可視化這種多物理場狀況。比如，根據提升消費類電子產品上的熱途徑，可以用Maplesim或其它一維仿真工具開展系統級管理決策。

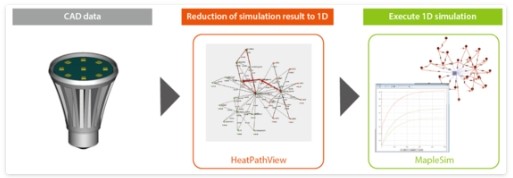

圖3表明：從HeatPathView到一維模型的流程表
與MSC軟件仿真解決方案（包括MSCNastran，Marc和Adams）的聯合模擬仿真也獲得了提高，能夠在scPOST中迅速形成高質量靜態和動態數據可視化。Cradle及其包括Actran在內的所有MSCSoftware商品都能通過根據MSCOne動態口令的批準系統實現瀏覽，因而所有人都可以輕輕松松瀏覽與使用一切專用工具來形成更真實多物理場模擬仿真。

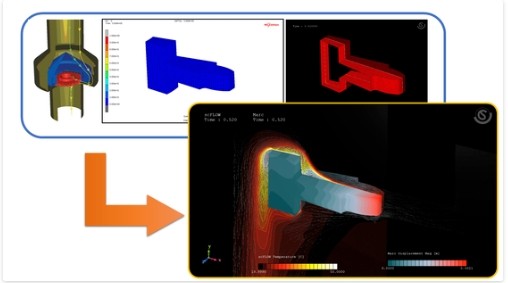

圖4表明：根據MSCCoSimEngine結論的scPOST對FEM和CFD組合在一起數據可視化
scPOST還使設計者，顧客或業務流程管理工作人員可以更加快速地瀏覽產品與建筑工程設計評價。根據視頻導出、虛擬現實技術或互動式3D實體模型開展的所有仿真模擬。
SoftwareCradle總裁兼CEOMakotoShibahara講到：“大家秉著制做日本KATANA劍的奮斗精神給予CradleCFD解決方案：也就是說，大家致力于為CFD測算給予更準確，專業的解決方案。他們的解決方案不僅僅局限于CFD，并且包括MSC軟件項目組成里的開放接口和所有CAE解決方案，這可能導致更智能化的模擬仿真，從而得到更具體與現實得到的結果。”
