本文中KXK小編給大家?guī)淼?ldquo;Speaker WorkShop”是一款專為測試音箱而設計開發的頁面簡潔大方，功能強大，操作邏輯簡單易上手的專業音箱測試軟件，您能夠通過將其不同組件(帶有值)包含在圖表中來構建揚聲器電路。需要檢測音響音質的朋友可以試試這款名為“Speaker WorkShop”的音箱測試軟件！

安裝方法

找到SpeakerWorkShop106文件夾下的SETUP.EXE，雙擊安裝。

這里點next繼續安裝；

這里點YES同意協議；

軟件很小， 直接安裝在C盤了，next。

保持默認，這里點next

繼續next

完成安裝運行【HB_SpeakerWorkshop106_SZL.exe】漢化一下就可以了。

功能

Speaker WorkShop中文版的網絡模擬器幾乎可以處理由電阻器，電感器和電容器組成的任何無源分頻電路。
Speaker WorkShop中文版與某些交叉設計工具不同，它不會限制您使用特定的電路拓撲(二階，Zobel的三階等)，而是允許您以任何方式布置零件。
我喜歡用它來根據制造商的規格(.frd和.zma文件跟蹤或下載)構建原型交叉，這讓我知道不同的驅動程序組合將如何相互協作。
在構建揚聲器之后的調整階段，能夠調整不同的交叉分量值以便了解整體響應如何受到影響是很好的。

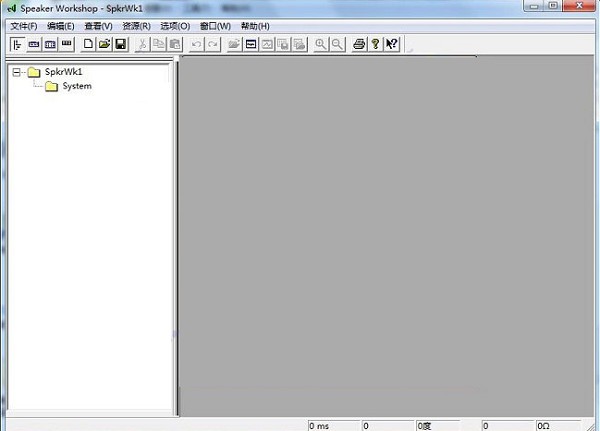

SW的基本布局包括左側的項目樹，其中列出了模擬的所有不同組件，包括頻率/阻抗響應，信號，驅動器，網絡和其他模擬組件。
項目工作區填充了剩余的大部分空間，這是選擇時顯示項目樹中列出的組件的所有“內容”的位置。通過使用鼠標單擊并拖動窗口邊緣，可以調整項目工作空間中的所有窗口的大小。
雙擊項目樹中的任何項目將在項目工作區中顯示該項目的內容。與大多數Windows程序一樣，菜單列在左上角。
“文件”菜單用于啟動，加載或保存項目以及打印結果。
“編輯” 菜單允許您剪切/復制和粘貼東西(我通常只使用CTRL-X / C / V快捷鍵來執行這些任務)，還允許您撤消/重做模擬步驟，這非常方便。
“視圖”菜單允許您顯示或隱藏不同的工具欄和顯示。
我通常選擇在模擬分頻時顯示除“位置”和“VU表”之外的所有這些項目。在處理交叉時，您將使用“資源”菜單，因為它允許您導入和導出數據以及向項目樹添加新組件。
“選項”菜單主要處理測量功能，但“設計”工具在設計交叉電路時非常方便。

特色

分派驅動程序數據信息
設計方案交叉式的第一步是導進仿真模擬驅動程序響應所需要的數據庫文件。選擇“資源導入..”作用以導入數據。這將會打開一個文檔對話框，大家可以應用對應的下拉列表選擇要導進的文件屬性。你需要為需在交叉式網絡中仿真模擬的每一個驅動程序?qū)нM“.FRD”和“.ZMA”文檔。導進每一個數據庫文件時，他們將展示在新項目樹中。進行導進全部驅動程序數據庫文件后，下面必須把驅動程序?qū)嶓w線導入到新項目樹中。因此，請選擇“Resource-New-Driver”，隨后鍵入驅動程序的名字。這將為新項目樹加上驅動程序標志和名字，同時向新項目工作區域加上驅動程序數據信息對話框。如今，此驅動程序數據信息對話框?qū)ê芏囹?qū)動程序主要參數，但是你能夠完全忽視這種主要參數，所以這些僅限于仿真模擬主機箱。反過來，您只關注仿真模擬交叉時的頻率響應和特性阻抗響應信息內容，并將這一信息內容分給驅動程序，您需要最先單擊右鍵并且在驅動程序數據信息對話框中選擇“特性”。這將會開啟“驅動程序特性”對話框，隨后您即將選擇“數據信息”菜單欄。下面，您需要通過點擊“?”將對應的“.FRD”和“.ZMA”數據庫文件分給此驅動程序。先后在“頻率響應”和“特性阻抗”提示框邊上選擇對應的數據庫文件。一旦您'選擇文檔后點擊“明確”，您將于驅動程序數據信息對話框里看到一個新圖型，表明驅動程序的特性阻抗和頻率響應。那樣就完成向仿真模擬中加入驅動程序的一個過程。僅需給您準備在網絡仿真模擬中常用的每一個驅動程序反復此全過程。
交叉式網絡基本建設
如今，您已備好逐漸將您將要仿真模擬的交叉式網絡融合在一起。最先選擇“Resource-New-Network”并鍵入交叉式網絡的名字。要把電源電路組件導入到網絡，請于網絡對話框中點擊鼠標點擊，隨后選擇“插進”。大家可以插進幾類不同類型的新項目，但是我一般只選擇電感，電阻或電力電容器。別的可插入的項目預定義的電源電路，其值在子菜單中明確，但是我一般設計方案我自己的電源電路隨意方式，所以我對這個功能能力了解很少。但是，這種預定義電源電路對于大多數交叉式設計師而言有可能是方便快捷的。在你之后'假如已選擇要插進的單獨組件，往往會出現一個提示框，容許您鍵入該組件的名字合值。我一般把這名字空出。該組件下面應出現在了網絡對話框中。你可以在拖動鼠標的前提下點擊并按著電腦鼠標按鍵來挪動一切組件。要豎直或水準重新定向組件，請雙擊鼠標組件，再從對話框右下方的數據圖表中選擇所需要的方位。此組件對話框還容許您根據需求變更該組件數組長度。雙擊鼠標組件，再從對話框右下方的數據圖表中選擇所需要的方位。此組件對話框還容許您根據需求變更該組件數組長度。雙擊鼠標組件，再從對話框右下方的數據圖表中選擇所需要的方位。此組件對話框還容許您根據需求變更該組件數組長度。
我差點忘記了，但是你也必須為網絡中的每一個音箱插進驅動程序組件。插進驅動程序組件時，將幾個勾選框。一個勾選框用以某些響應，我總留有查驗，另一個容許您翻轉驅動程序的正負極。另一個選擇項容許您界定驅動程序的偏移。該“偏位”值就是指駕駛?cè)藛T聲核心相較于隔板或給出定位點的偏位。恰逢表明駕駛員聲核心外伸隔板，而負數表明聲核心凹型隔板。通常是在設計平面隔板音箱與使用生產商的信息時，您想將低音揚聲器的偏移值設為0左右負值。5英尺或者更大，在于低音揚聲器大小，這說明低音揚聲器的聲學材料核心相較于高音揚聲器的聲學材料核心凹型隔板，該聲核心與隔板一致。您可以變更此偏移值，以掌握頻率響應在不同豎直傾聽相對高度時的現象(在相對較高的相對高度傾聽一般會使你更貼近高音揚聲器相較于低音揚聲器，因而大家可以使高音揚聲器偏位更改)。
在音箱個人工作室里將組件連接在一起可能會有些繁雜，直至您把握它才行。最先，在要從這當中開展相連的組件上點擊一次。再將電腦鼠標放到組件連接點上并按著電腦鼠標按鍵。下面，將鼠標拖動到要聯接的另一個組件的連接點上，隨后松掉電腦鼠標按鍵。如今，如果你將好幾條電路連接到同一連接點，那么你必須要在建立連接時按著SHIFT鍵...大部分人都并沒有意識到這一點而且拼命地試著把各種連接在一起。我沒有提及這一點，但每個并接交叉式過濾器應傳送到源塊，該源塊大部分意味著你的放大儀或視頻信號。如今您應當進行交叉式網絡，并即將開始仿真模擬。
仿真模擬網絡
可以從交叉式網絡獲得響應數據信息，必須要在網絡對話框中單擊右鍵并選擇“測算響應.”。在實施此使用以前，單擊右鍵網絡對話框并選擇“特性”。“網絡特性”對話框包括三個勾選框。“網絡頻率響應”勾選框使網絡手機模擬器為每一個驅動程序的搭配導出形成響應，因而您往往需要選擇此選擇項。“NetworkImpedance”勾選框使手機模擬器形成交叉式網絡的特性阻抗響應圖，我一般還會激話它。“全自動概述數據圖表”勾選框使手機模擬器形成一個數據圖表，主要包括全部網絡頻率響應及其每一個驅動程序在一個數據圖表里的響應。使用多駕駛員交叉式網絡時，我一般還會選擇此作用。如今，選擇“測算響應.”，你會留意到新項目樹中槍出一些新的數據和數據圖表。每一個控制器應當有一個獨立的頻率響應，如果你選擇了對應的勾選框，總頻率響應圖，特性阻抗響應圖及其很有可能包括全部頻率響應的數據圖表。一定要注意新項目樹中槍出一些新數據和數據圖表。每一個控制器應當有一個獨立的頻率響應，如果你選擇了對應的勾選框，總頻率響應圖，特性阻抗響應圖及其很有可能包括全部頻率響應的數據圖表。一定要注意新項目樹中槍出一些新數據和數據圖表。每一個控制器應當有一個獨立的頻率響應，如果你選擇了對應的勾選框，總頻率響應圖，特性阻抗響應圖及其很有可能包括全部頻率響應的數據圖表。
要查詢網絡響應，請雙擊鼠標新項目樹里的相對應響應，圖型應展示在項目工作區中。需要調整或改動此圖型，請于圖型對話框中雙擊鼠標。這將會打開一個包括好幾個菜單欄的“數據圖表特性”提示框。“數據”菜單欄容許您增加和刪除數據集，及其選擇要表明的信息及其要表明樣式的/色調。此菜單欄下的一個關鍵作用是表明或掩藏每一個數據的時期信息內容。接下來三個菜單欄容許您調節制圖的極限值，包含X(工作頻率)，Y(力度)和Y2(相位差)軸。根據自己的需求調節這種，便于表明盡可能多地信息內容。我是不會詳解這種菜單欄，因此你'
如今，我一直應用功能的之一是可以注銷和改版“測算響應”，這使得你可以在進行一個或幾個組件變更之前和之后查詢網絡頻率響應的改變。要運行此實際操作，請根據單擊右鍵網絡或圖型對話框或從“編寫”菜單欄中選擇它來應用注銷/改版作用。此作用針對將組件值復原到之前的情況非常方便。
