本文中KKX小編給大家分享介紹的【PCBMASK】是一款非常實用的抄板工具，可能夠蒙在一切EDA服務平臺上設計方案pcb，先掃面一幅PCB掃描圖。運行本軟件,運行后托盤里會增加一個小圖標，您可自定義窗口大小、精度、顯示窗口等，軟件使用簡單，操作方便。打開后會在屏幕右下角顯示小圖標，右鍵點擊選擇圖片即可！有需要使用這款PCB抄板軟件的朋友快來通過kkx分享的地址獲取吧！

使用方法

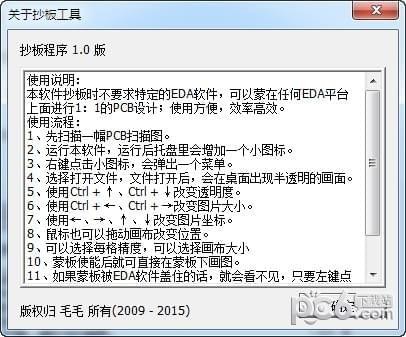

1、先掃面一幅PCB掃描圖。

2、運行本軟件，運行后托盤里會增加一個小圖標。

3、右鍵點擊小圖標，會彈出一個菜單。

4、選擇打開文件，文件打開后，會在桌面出現半透明的畫面。

5、使用Ctrl+↑、Ctrl+↓改變透明度。

6、使用Ctrl+←、Ctrl+→改變圖片大小。

7、使用←、→、↑、↓改變圖片坐標。

8、鼠標也可以拖動畫布改變位置。

9、可以選擇每格精度，可以選擇畫布大小。

10、蒙板使用后就可直接在蒙板下畫圖。

11、如果蒙板被eda軟件蓋住的話，就會看不見，只要左鍵點一下托盤里的小圖標，蒙板就會再次顯示。

功能

1.功能鍵C點擊-->布線環節中轉換布線層
2.電腦鼠標中鍵點擊-->調成Place菜單欄
3.鼠標中鍵-->放大縮小升級主視圖
4.電路原理圖中按下鼠標右鍵-->移動工作區
5.按下中鍵往左邊挪動-->撤銷操作
6.按下中鍵往右邊挪動-->修復實際操作
7.按下中鍵往上挪動-->刪除所有選中元件
8.按下中鍵向下移動-->刪掉單獨選中元件
9.點擊`(Esc下面功能鍵)-->完成回車鍵作用

以上便是kkx小編給大家分享的PCBMASK抄板工具。
