CADence ORCAD是一套電子設計自動化套裝軟件，用戶定制功能增強，模擬性能提高20%，使用戶得以更快、更有預見性地創建產品。專門為電子工程師設計電路圖、設計印刷電路板等等的模擬所用。該款軟件集電原理圖繪制、印制電路板設計、數字電路仿真、可編程邏輯器件設計等功能于一身，為廣大用戶帶來精致的電路制作功能，適用于電子工程師設計電路圖及相關圖表、設計印刷電路板所用的印刷圖以及電路的模擬等領域。使用此軟件能夠幫助工程師實現繪制電路原理圖以及制作PCB和可編程的邏輯設計土工連續性的仿真信息，使得工程師能夠立刻獲得產品形成后的效果，可以更好的幫助設計人員進行PCB的設計了。KKX小編給大家分享的CADence ORCAD為綠色破解版，對這款軟件感興趣的朋友快通過下面地址來獲取吧！

CADence ORCAD安裝教程

1.先啟動CadenceAllegro文件夾中的安裝程序，選擇第一項開始安裝，如kkx分享的圖片所示：

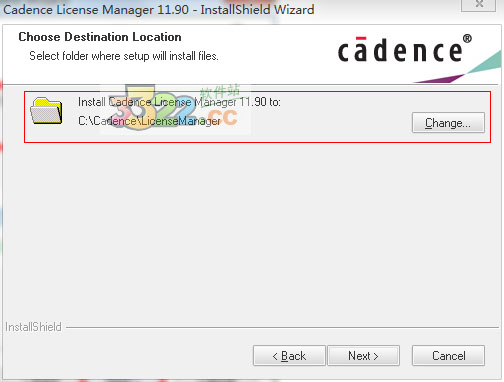

2.文件的安裝路徑最好選擇一個自己熟悉的磁盤，方便之后的破解過程，如kkx分享的圖片所示：

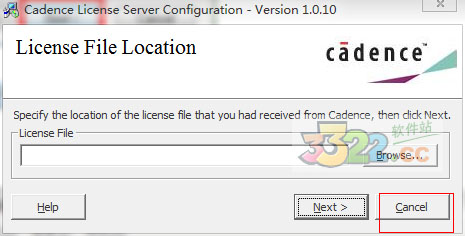

3.在安裝結束的時候，會彈出license路徑選擇的提示框，可以先點擊“cancel”取消，如kkx分享的圖片所示：

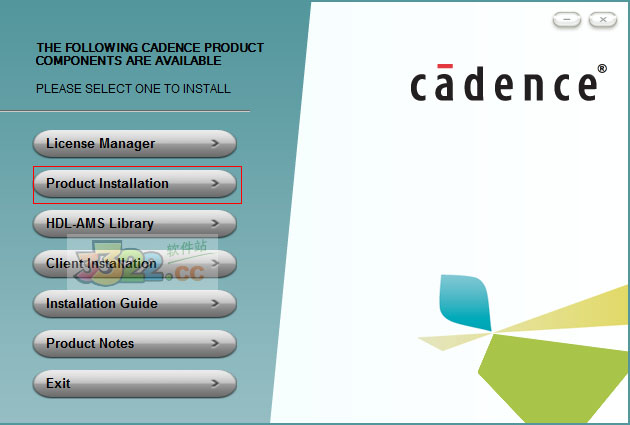

4.回到安裝程序的主界面，點擊第二個選項安裝軟件的主程序，如kkx分享的圖片所示：

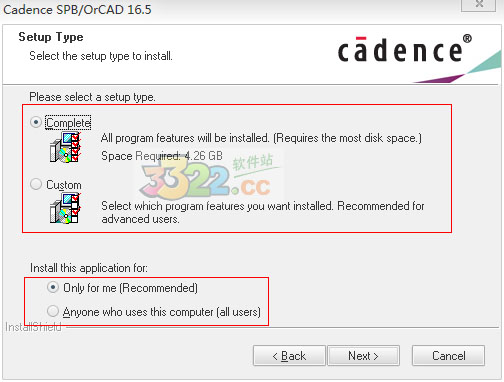

5.安裝到這里是選擇安裝類型和使用權限，如果不太懂的話，建議選擇默認的選項即可，complete是經典安裝模式，如kkx分享的圖片所示：

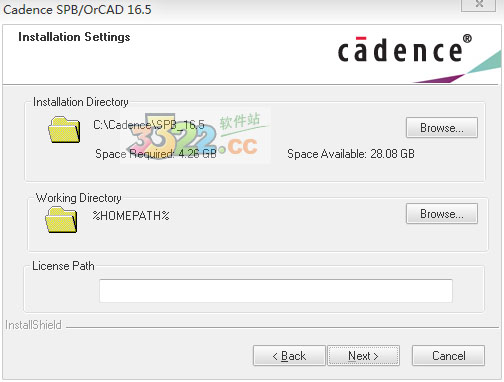

6.軟件的安裝位置一定要記清楚，不然之后破解的時候就比較麻煩了，如kkx分享的圖片所示：

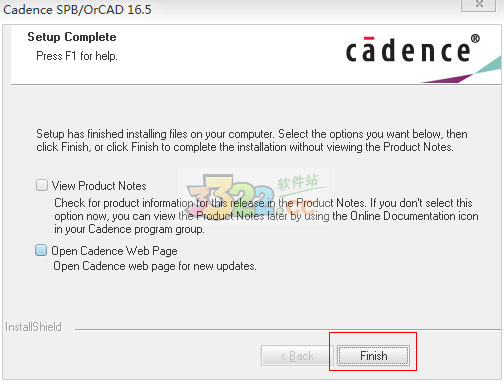

7.安裝完成后，這里的選項不用勾也沒事，直接點擊“Finish”結束安裝，如kkx分享的圖片所示：

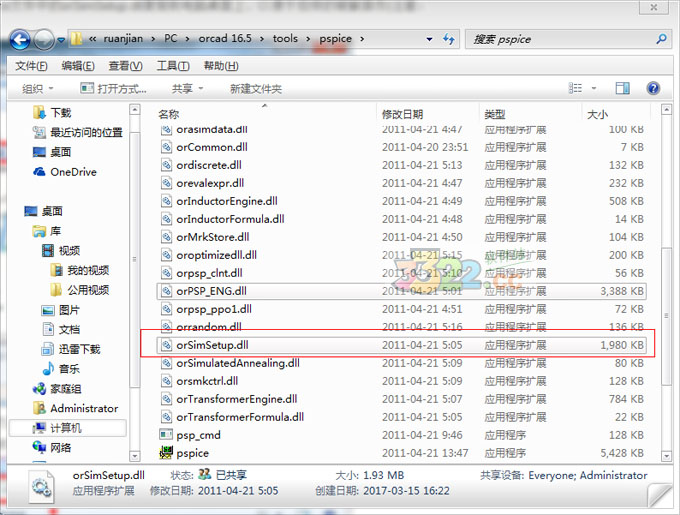

8.進入orcad 16.5破解過程，先將安裝目錄tools\pspice路徑中的orSimSetup.dll剪切到桌面上，如kkx分享的圖片所示：

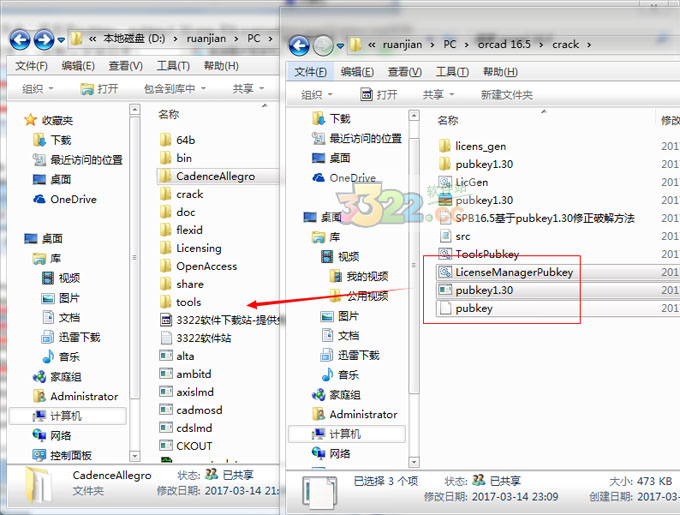

9.將“crack”文件夾中的這個三個文件放到軟件的安裝目錄中，如kkx分享的圖片所示：

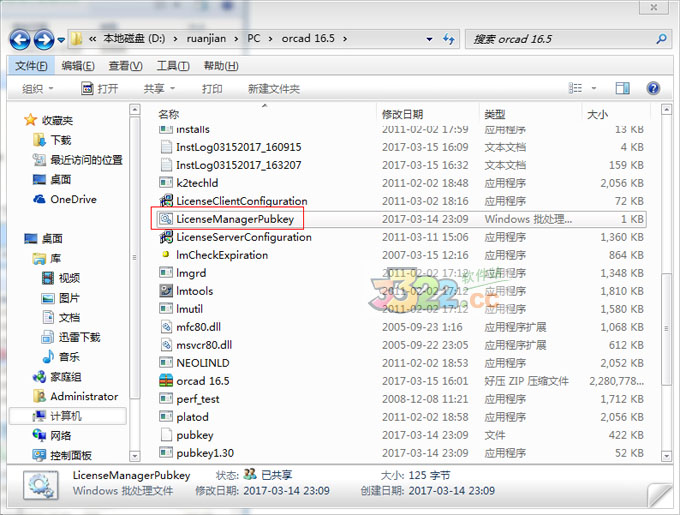

10.雙擊LicenseManagerPubkey.bat導入信息，如kkx分享的圖片所示：

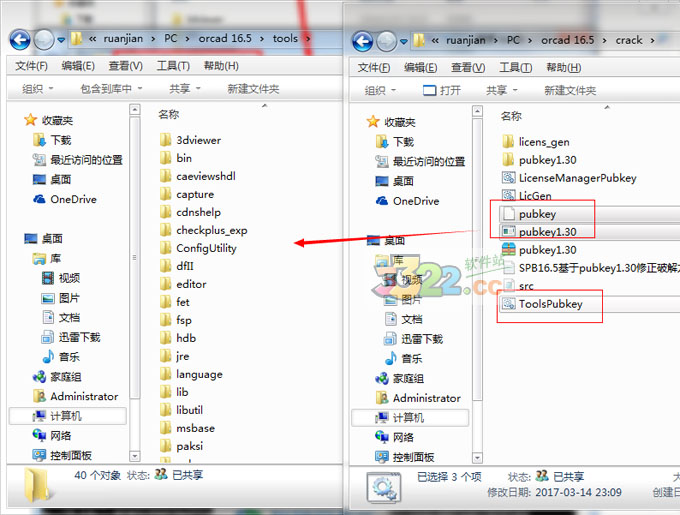

11.將crack文件中的pubkey、pubkey1.3.exe和ToolsPubkey.bat復制到安裝目錄中的tools文件夾中，雙擊ToolsPubkey.bat導入信息，如kkx分享的圖片所示：

12.回到crack文件，在licens_gen文件夾中雙擊licgen.bat會生成一個“license.lic”文件在crack文件夾下。

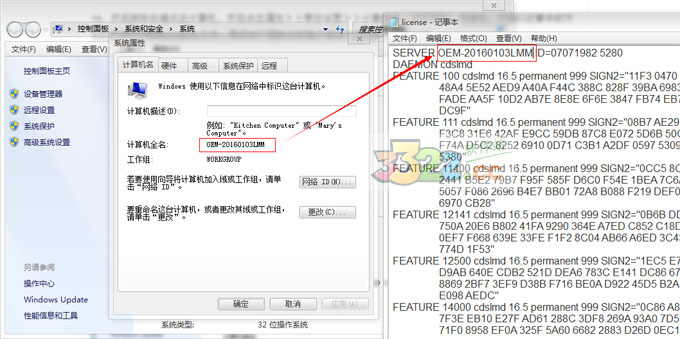

13.右鍵桌面上的計算機選擇屬性，在高級系統設置中找到自己的計算機全民，將這個名字替換掉license.lic文件satexu的文件進行保存，如kkx分享的圖片所示：

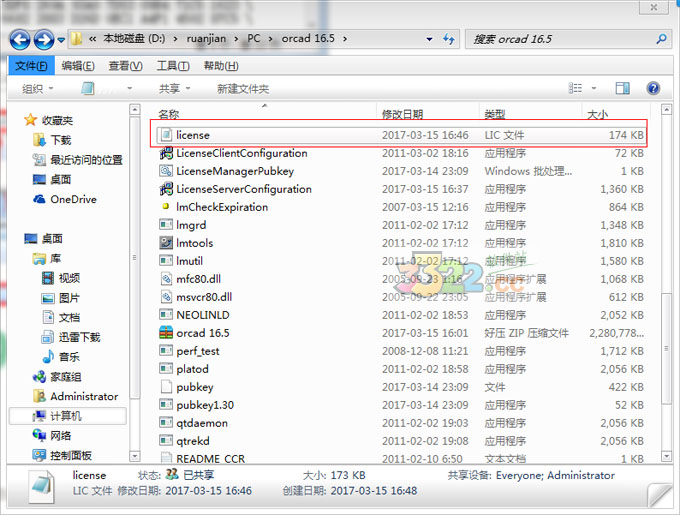

14.更改好文本后，復制到軟件的安裝目錄中，如kkx分享的圖片所示：

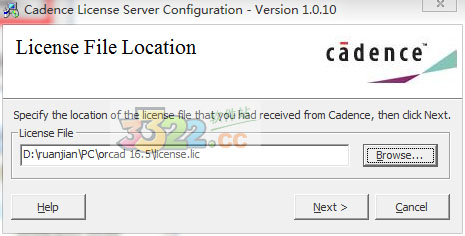

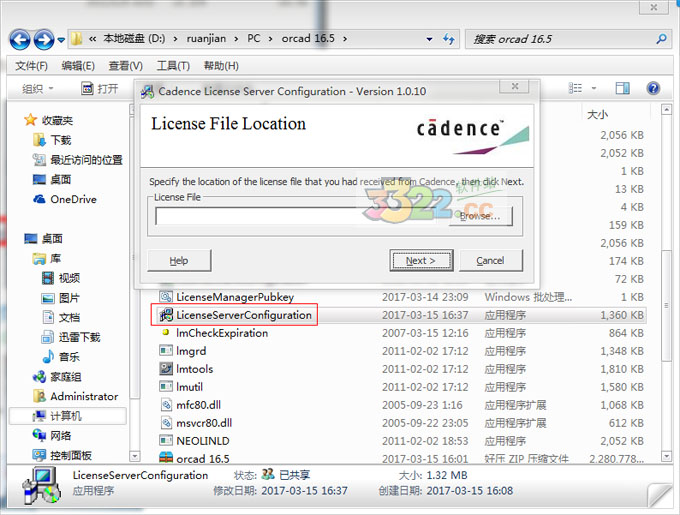

15.啟動安裝目錄中的License servers configuration  Unilily重新選擇license.lic文件，如kkx分享的圖片所示：

16.這個文件就是你之前放在安裝目錄中的license.lic，如kkx分享的圖片所示：

17.信息確認好后，點擊“next”。

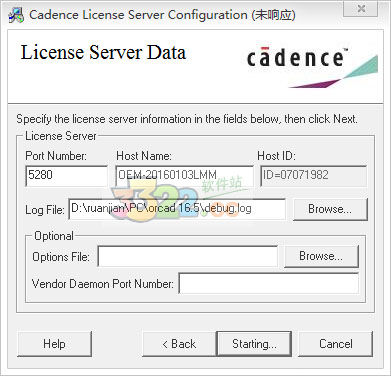

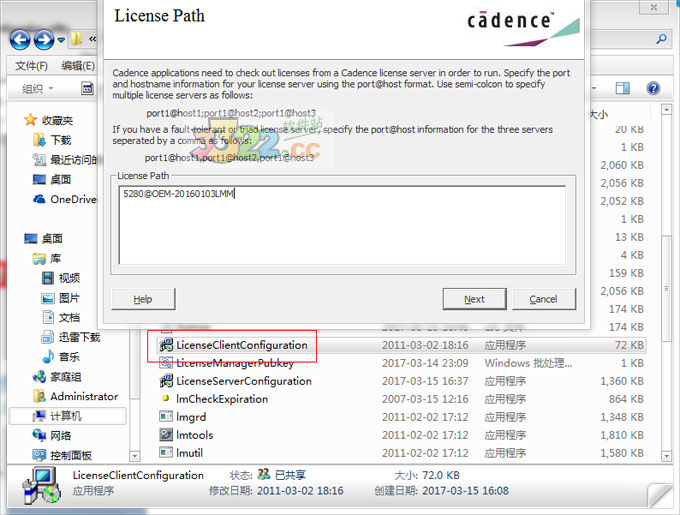

18.之后，啟動License ClientConfigurati on Utility，在主界面的空白處輸入5280@主機名，點擊next就可以了，如kkx分享的圖片所示：

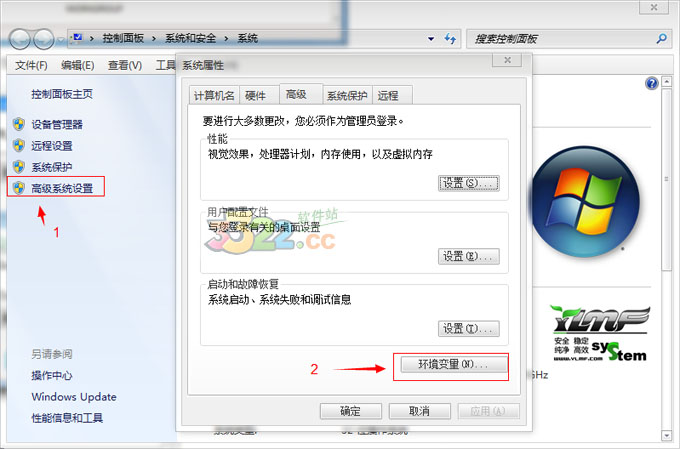

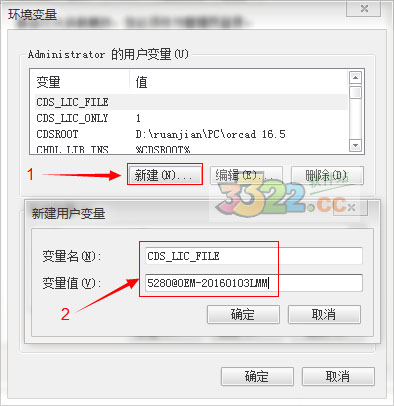

19.orcad 16.5破解完成后，回到剛才獲取計算名稱的地方，修改計算機的環境變量。

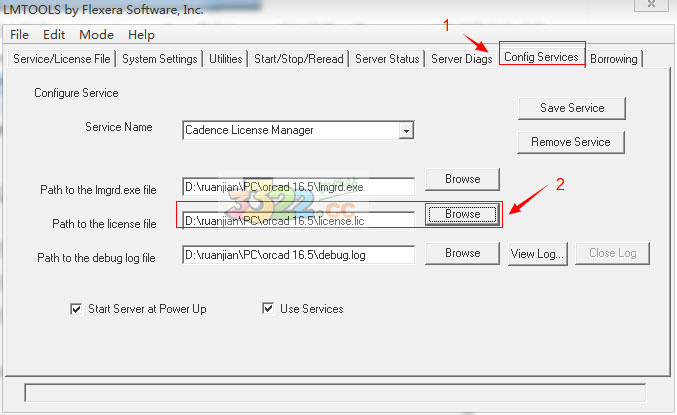

20.啟動安裝目錄中的LMtools，將ConfigSerices將License.bat路徑更換為我們之前更改的License.lic的位置，如kkx分享的圖片所示：

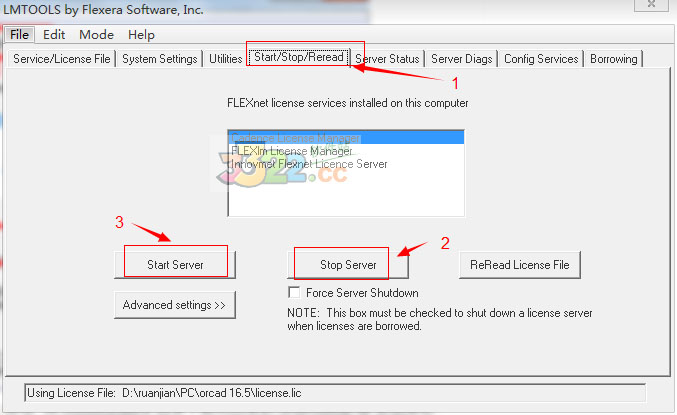

21.單擊Start/Stop/Reread欄，見下圖先單擊Stop Servi ce停止服務，在單擊Start Service，如kkx分享的圖片所示：

22.最好只要將我們之前剪切出來的那個文件放回原位即可，，如kkx分享的圖片所示：

CADence ORCAD優勢

1、圖形化、平面化和層次化設計能力提高了原理圖設計效率；
2、該軟件與強大的元件信息系統（CIS）高度集成，促進優選器件和已有器件庫的重用，可以加快原理圖設計進程，降低項目成本；
3、便于查找元件，并與MRP、ERP、PDM數據庫實現高度集成；
4、為用戶提供超過200萬的免費元件庫，便于靈活選擇設計元件；
5、集中管理物料編號和器件信息；
6、可進行數據流程、封裝以及互聯的在線設計規則檢查；
7、用戶可以對元件、連線、網絡、引腳和標題框進行靈活的編輯和定義；
8、可以導入和導出所有常用的設計文件格式；
9、宏記錄器可用于復雜的原理圖編輯和定制過程的錄制。

CADence ORCAD功能

原理圖編輯器
此軟件給予層級式電源電路和平整式電源電路二種原理圖制作方法，設計師能夠迅速、更簡單、更真實地做好原理圖設計和制作。它提供了一個簡易直觀地原理圖編輯頁面，主要包含電路原理中所需要的全部作用特點。針對規模性繁雜電路原理，適用多網頁和層級式電路原理，讓設計師可以輕松面對這樣的繁雜電路原理。
除此之外，在原理圖制作環節中，等級式控制模塊電源電路在電路原理中有利于器重，并且端口號和管腳能夠為高層控制模塊和最底層電源電路原理圖完成動態更新。
元件信息系統軟件
元件信息系統軟件（CIS）是orcad16.5安卓版設計解決方案最為重要的控制模塊。它和Capture原理圖鍵入技術相結合，可以對元件開展高效管理，讓設計師降低搜索元件具體內容與維護元件數據庫的時長，增強設計方案高效率，降低產品外觀設計成本和生產制造延遲。CIS與微軟的ODBC部件數據庫系統適配，能直接啟用存放在MRP、ERP、PLM系統和工程項目數據庫系統里的元件信息，而且它也可以讓外界源數據與原理圖設計方案數據庫同步，進而一鍵生成BOM表格。
CIS還提供了強悍的匯報形成作用。CIS不容易限于原理圖內容，它還能引入存在公司原材料庫文件豐富信息，讓匯報形成作用演變到原層次。設計師可以用最新、全方位的、完備的信息形成全新BOM表格。
元件啟用
元件數據庫系統和構件信息在CIS中能夠非常方便查詢，設計師能夠大大減少搜索電子器件的時間也。元件信息系統軟件（CIS）的自帶系統軟件用以建立、追蹤和驗證元件，可以用隨意特性組成做為元件搜索條件。當設計師啟用一個元件后，CIS會獲取該元件的所有有關技術數據，包括電氣設備、物理學、作用、購置及其生產制造特點，之后在原理圖頁面中能夠?qū)λM行管理方法。設計師要是直接從企業數據庫（CIS）中加入元件，能夠最大程度的降低元件表格和元件目錄中錯誤，還能夠設置零部件的國家標準，比如RoHs和WEEE。
元件庫編輯
元件庫編輯可以直接從操作界面瀏覽，用戶可在元件庫中建立和編輯元件符號庫，或是直接在原理圖頁應對元件符號庫開展編輯，無需要影響原理圖產品開發流程。除此之外，庫元件的創立與編輯，能直接在原理圖頁面內進行直觀地設計方案建立，還可以從電子器件數據圖表上直接建立，二種庫元件的創立與編輯都比較簡單形象化，能讓設計師節省元件庫建立的時長，增強設計方案高效率。
線上元件庫
元件信息系統軟件（CIS）還具備在線元件數據管理自然環境，可啟用線上元件庫。將線上元件庫元件信息載入到企業數據庫以后，元件的電氣設備、物理學、購置及其生產制造特性，就能在原理圖內進行編輯及管理。CadenceActiveParts全方位搭載了線上元件庫，設計師能從在線200多萬元中元件中檢索和判斷。對元件啟用方法的極大改善為顧客增添了設計方案協調能力一個全新的人生境界。
插口作用
orcad16.5安卓版與OrCADPCBEditor的相對高度集成化，能夠?qū)崿F(xiàn)原理圖與線路板間的同歩互動式合理布局，使二者持續保持一致。當發生一丁點的門交換、管腳交換及其元件名字或值發生變化時，PCB都能夠反標返排到原理圖鍵入專用工具。OrCADCaptureCIS內置一個原理圖元件符號庫，其具有VHDL實體模型，EDIF原理圖和其他CAD生產商相對應的網表插口，即OrCADCaptureCIS帶來了絕大多數CAD專用工具網表格式，并與其互連。

以上便是kkx小編給大家分享介紹的CADence ORCAD破解版！
