南方cass作為一款CAD繪圖軟件，其功能齊全、易于學習、使用方便，非常適合進行機械設計、建筑設計等工程圖紙的繪制。同時，它也支持各種文件格式的導入和導出，可以很好地與其他軟件協作。對于cad設計師來說是非常不錯的輔助軟件！

注：使用前需要安裝autocad2004，推薦：http://sdyshb.cn/soft/10299.html

南方cass9.1安裝教程

1.安裝前先安裝autcad2004，而且要完全刪除其他掛接cad的軟件，以防本軟件無法使用。

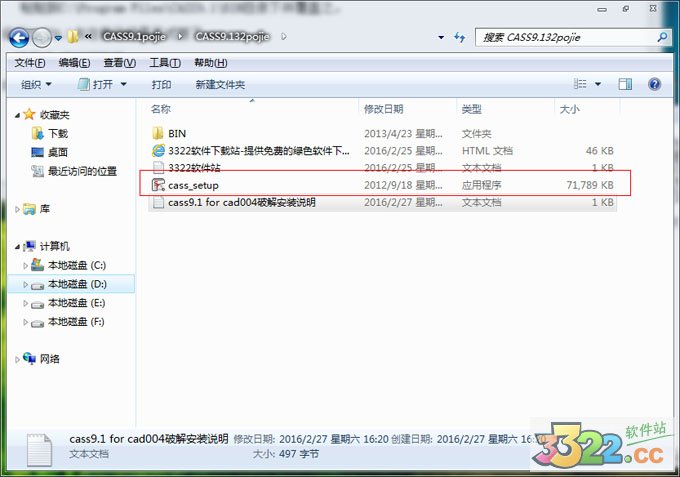

2.點擊安裝應用程序。

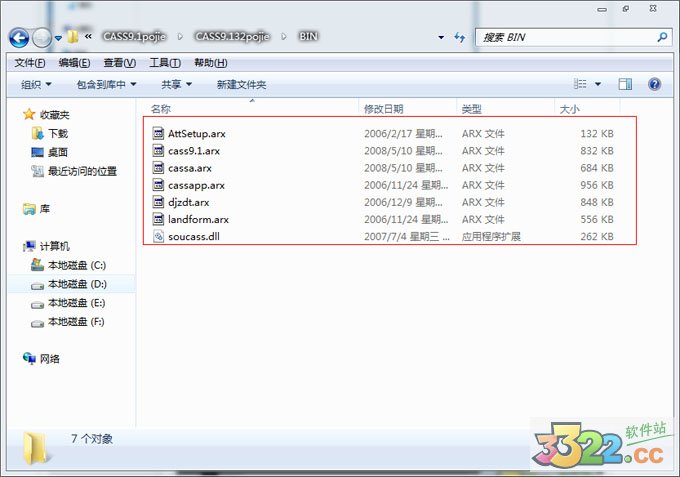

3.安裝結束后，將壓縮包中的“BIN”文件夾中的文件覆蓋掉安裝目錄“BIN”中的文件。

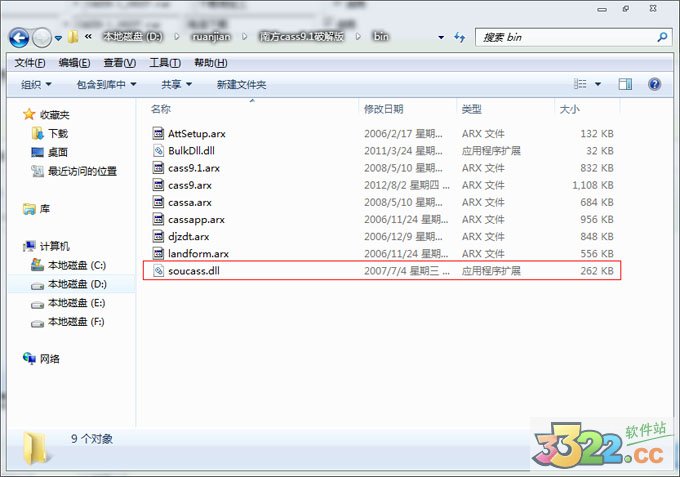

4.然后將soucass.dll覆蓋autcad2004中的原文件，就可以在autcad2004中使用。

南方CASS使用方法

算土方量

1.使用原有的dat坐標數據文件建立DTM模型：“等高線”菜單-“建立DTM” 使用原地貌數據建立DTM文件，然后使用：“等高線”菜單-“三角網存取”-“寫入文件”，將建立的DTM模型保存為原有地形.sjw文件。
2.同樣的，使用開挖后測量獲得的坐標數據文件建立DTM模型：“等高線”菜單-“建立DTM” 使用開挖后測點數據建立DTM文件，然后使用：“等高線”菜單-“三角網存取”-“寫入文件”，將建立的DTM模型保存為開挖后地形.sjw文件。
3. 使用兩保存的sjw文件，使用DTM法計算二期間土方量：“工程應用”菜單-“DTM法土方量計算”-“二期間土方計算”，一次打開原有地形.sjw文件和開挖后地形.sjw文件，既可以計算獲得施工前后的方量。

南方cass導出坐標

南方自帶提取高程程序不便于操作。不能提取“塊”屬性的高程（無法打散或打散后變成“GC文字”）。
要按順序提取坐標請參考LISP函數和南方自帶系統調用的CAD原始命令：LISP（執行此命令前請將所有要按順序提出的高程點進行復合線無隙連接）。要按順序提取高程，請參考LISP函數，目前各論壇幾乎不供下載，我自己編了一個。針對放樣專用。
按高程大小順序提取，也請參考LISP函數。按樓上所說就是南方自帶的操作系統，提取方式：
1、鍵入命令：GCDTODAT，提取無編碼高程點，提取前先打散所有高程。鍵入第二層深度命令：GCD空格，鍵入層深度命令：GCD空格
2、鍵入命令：LINKSJX1，提取有編碼高程點，可以不打散則可執行

南方CASS改展點點號的大小

1.選擇所有點號，在對象特性里的“幾何圖形”中改變x比例，y比例，z比例。即可。
2.設置一個合適的比例展點。然后再復制進圖里面。
3.比如說繪制一張1000的圖，展點后發現點比較大和比較密集。
4.那么可以另外打開cass，設置繪圖比例為500或者300或者200之類，展點后再把這些點復制進繪的圖就可以了

南方CASS提取坐標

1、可以先加高程點，然后用高程點生成數據文件。
2、CASS軟件是廣州南方測繪儀器有限公司基于CAD平臺開發的一套集地形、地籍、空間數據建庫、工程應用、土石方算量等功能為一體的軟件系統。自CASS軟件推出以來，軟件銷量超過18000套，市場占有率遙遙領先，已經成為業內應用最廣、使用最方便快捷的軟件品牌。也是用戶量最大、升級最快、服務最好的主流成圖和土石方計算軟件系統。CASS軟件經過十幾年的穩定發展，市場和技術十分成熟，用戶遍及全國各地，涵蓋了測繪、國土、規劃、房產、市政、環保、地質、交通、水利、電力、礦山及相關行業。

南方CASS標注坐標

左側菜單的“交互展點”，右側的“控制點”，頂部菜單欄的工具“畫點”都可以標注坐標點

南方CASS算面積

工程應用--查詢實體面積（區域用多段線連接成封閉的實體）

南方cass導入數據

主要是把測量數據處理成南方CASS格式.dat(點號,,Y,X,H)文件，主要編輯方式為EXCEL，打開Excel，導入數據，選擇分隔符（你測量數據里邊是空格就用空格，逗號就用逗號，一般就這兩種），調成dat格式另存為CSV格式，然后改.CSV為.dat
打開南方CASS   繪圖處理===展野外測點點號（高程）

南方cass添加點

使用Plin命令/Circle命令后，輸入y,x坐標，就可以確定位置了。
如果要找點號對應的坐標位置，可以使用“點號定位”方式繪圖。
1.點擊繪圖區右側[屏幕菜單]/[地物繪制菜單]中的[定點方式]/[坐標定位]，后選擇[測點點號]/[點號定位]命令，在彈出對話框中定位坐標數據文件，單擊[打開]按鈕。
2.點擊繪圖區右側[屏幕菜單]/[地物繪制菜單]中的[找指定點]按鈕后，輸入點號即可。

南方CASS畫斷面圖

1、首先在地形圖上需要繪制斷面的位置繪制一根多段線。多段線繪制方向以起為段面方向，且多段線兩端需要有等高線
2、點擊菜單欄“工程應用->繪斷面圖->根據等高線”，根據提示選擇你要繪制斷面的多段線
3、在彈出的對話框里選擇你需要繪制斷面的縱、橫從例及其它選項，選擇完成后點擊對話框面板中的斷面圖位置下面的按鈕，選擇斷面的位置。點擊確定，CASS就會在你選擇的位置上生成一個斷面圖
4、其實繪制斷面的過程很簡單，繪制過程中需要注意的有以下幾點。
多段線的起點和終點必須要注意，CASS繪制斷面時是從多段線的起點開始生成的，如果你需要繪制的斷面是由地形圖的左到右，多段線也需要從左到右。下圖中為同一根線相反方向生面的斷面圖
5、多段線兩段必須有等高線。如果所需要繪制的斷面超出等高線，可以手動在起點處繪制一根輔助等高線，等繪制完成斷面圖后再刪除。看一圖，根據左邊地形圖生成出來的為斷面圖中的下面?zhèn)€斷面，所生成出來的斷面圖的里程為0+002.9開始，而不是多段線的起點開始
6、地形圖中某些沒有等高線的地方需要手動繪制輔助等高線。比如山頂、陡坎等沒有等高線的地方。前面幾幅斷面圖中可以看出，每根等高線都會生成一個節點，其中有一個節點標高為43.51的就是我在地形圖中山頂處加的一條輔助等高線。
7、如果果上陡坎，在陡坎的上方和下方需要添加等高線，這樣在斷面中才能形成一個正常的陡坎位置的斷面

南方CASS功能特色

一體化解決：CASS擺脫以繪圖為中心的老模式，融合在成圖和進庫數據梳理領域內的豐富的經驗，真正實現了數據成圖建庫一體化，同時符合地貌地籍技術專業繪圖和GIS建庫的需求，降低無效勞動。數據生產制造、圖像處理、數據建庫一步到位。
系統平臺：CASS選用全世界公認最出色圖型與設計平臺AutoCAD，追隨與應用AutoCAD的前沿技術成效并擁有豐富的項目經驗，CASS2008給予三個組裝臺，適用AutoCAD2002至AutoCAD2008版本，圖示按照最新標準GB/T20257.1-2007。滿足不同客戶需求。
結算系統軟件：CASS(CargoAccountSettlementSystem)即“貨運會計結算系統軟件”，是為了國際航空公司以及貨運市場銷售委托代理人開展結算的可視化工具。是當代航空公司貨運收益管理系統的重要組成部分。也是航協在中國執行的第一個貨運新項目。

以上便是KKX小編給大家分享介紹的南方CASS！
