STM32CubeMX官方版是一款希捷ST發布的一款芯片配置工具，通過親和的圖形界面生成初始化代碼，可以大大減輕開發工作，時間和費用，幾乎覆蓋了STM32全系列芯片！是很多用戶需要的軟件，KK下載站同步官網提供最新版本下載。

STM32CubeMX軟件特色

直觀的STM32微控制器和微處理器選擇
豐富易用的圖形用戶界面，可配置：
具有自動解決沖突的引腳排列
具有Arm®Cortex®-M內核參數約束的動態驗證的外圍設備和中間件功能模式
具有動態驗證配置的時鐘樹
帶有估計功耗結果的電源序列
生成初始化C代碼項目，符合用于Arm®Cortex®-M內核的IAR™，Keil®和STM32CubeIDE（GCC編譯器）
生成用于Arm®Cortex®-A內核的部分Linux®設備樹（STM32微處理器）
借助STM32PackCreator開發增強的STM32Cube擴展軟件包
將STM32Cube擴展軟件包集成到項目中
作為在Windows®，Linux®和macOS®（macOS®是Apple Inc.在美國和其他國家/地區注冊的商標）上運行的獨立軟件的可用性，操作系統和64位Java運行時環境

STM32CubeMX使用方法

1.新建工程

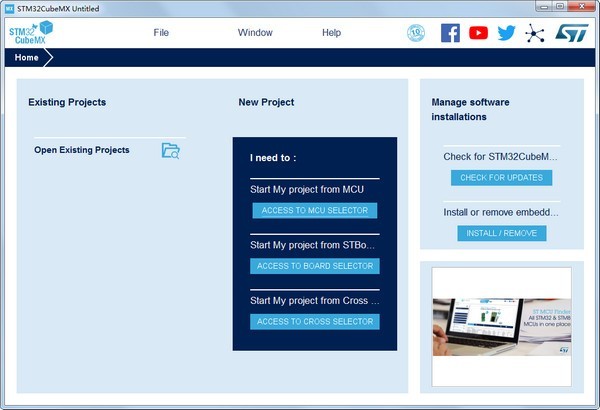

打開STM32cubeMX軟件，點擊New Project。選擇對應開板MCU（STM32F429IG LQFP）。

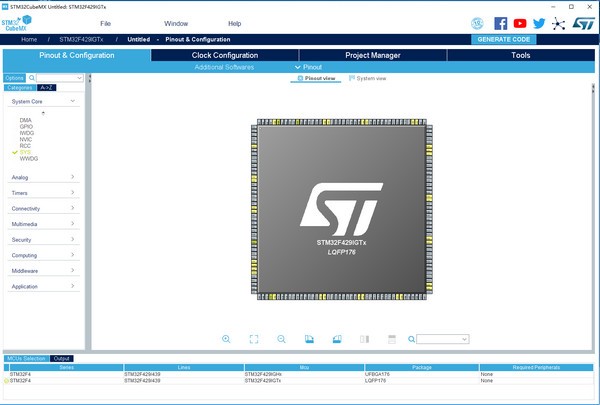

選擇工程后進入工程界面，如下圖所示

2.  配置外設。

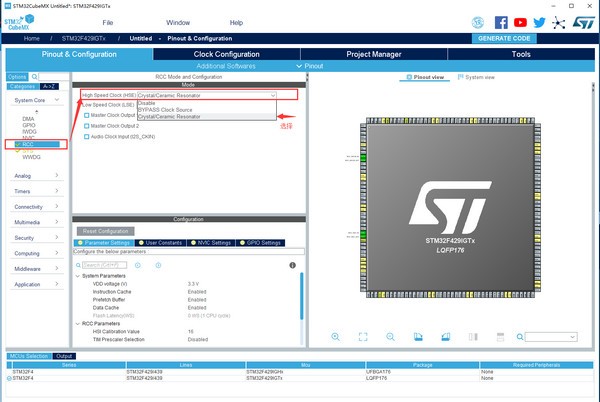

RCC設置，選擇HSE(外部高速時鐘)為Crystal/Ceramic Resonator(晶振/陶瓷諧振器)

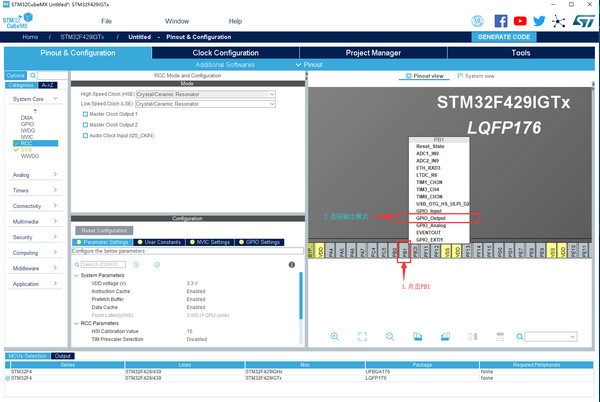

GPIO口功能選擇，PB0,PB1為L(zhǎng)ED1-LED2.找到對應管腳設置為GPIO_Output模式。就會從灰色狀態變?yōu)榧せ畹木G色狀態（黃色引腳為該功能的GPIO已被用作其他功能，可以忽略。綠色表示管腳已使用）

3. 時鐘配置

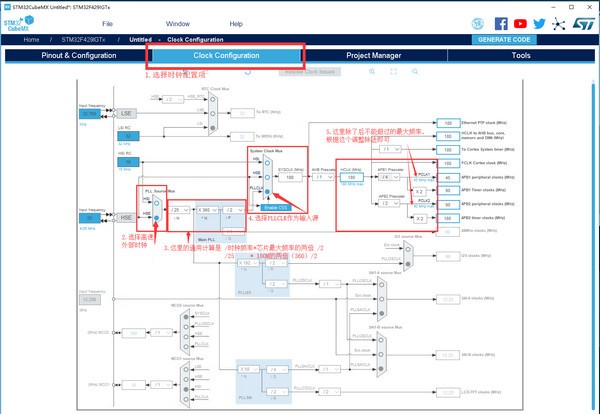

時鐘配置采用圖形配置，直觀簡單。各個外設時鐘一目了然。STM32F429最高時鐘為180M，此處只有在HCLK處輸入72，軟件即可自動配置。（RCC選擇外部高速時鐘）。

4.功能外設配置

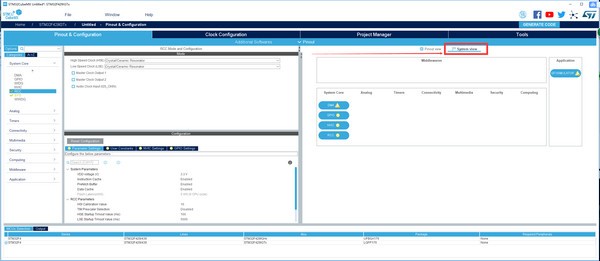

相比于舊版，新版的功能設置界面比較隱藏. 名字：System view 在右上方（熟悉的功能界面又顯示出來了）就是長了點

在配置框我們可以看到有幾個區域，分別對應的功能設置如下

Multimedia(多媒體)：音頻視頻、LCD

Timers(控制)：定時器

Analog(模擬)：DAC、ADC

Connectivity(通訊連接)：串口、SPI 、I2C、USB、ETH

SYStem Core(系統核心)：DMA(直接存儲器存取)、GPIO、NVIC、RCC

middlewares(中間件): FreeRTOS、FATFS、LwIP、USB

Security：安全

Computing：計算

此工程中DMA沒用的不用配置，NVIC（嵌套中斷向量控制器(Nested Vectored Interrupt Controller)）配置中斷優先級。RCC不用配置。

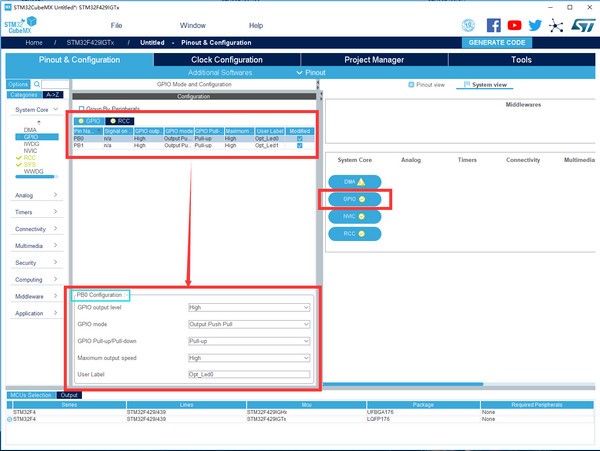

GPIO Pin Level (管腳狀態):高電平

GPIO mode (管腳模式 ):推挽輸出

Maximum output speed (最大輸出速度):高速

User Label (用戶標簽):Opt_Led0

更改用戶標簽，管腳配置圖會顯示管腳的標簽。

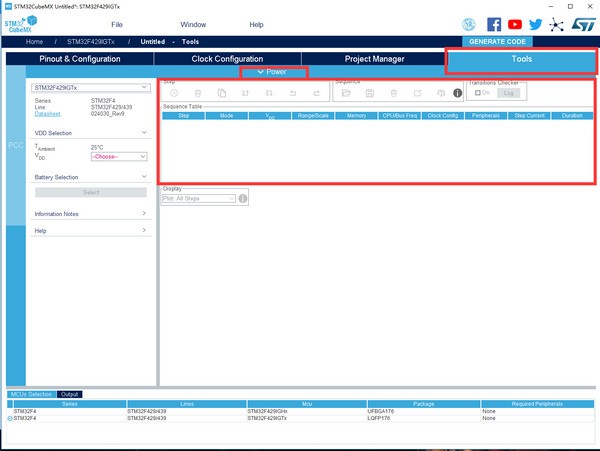

4.  功耗計算

這個根據配置的外設計算功耗，不用理會。

5. 生成工程報告

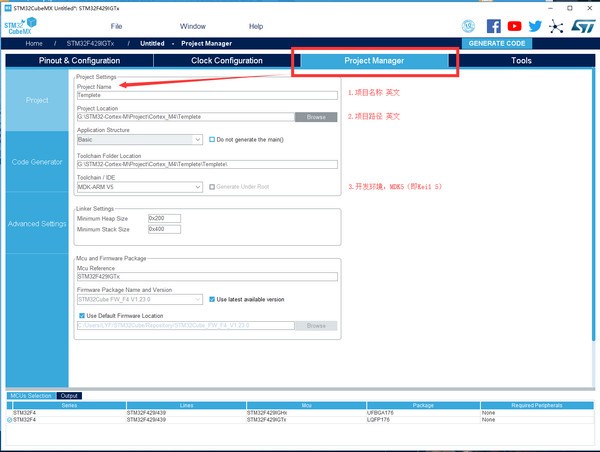

輸入工程名，選擇工程路徑（注意不要出現中文，否則可能出錯）。工具鏈/IDE選擇MDK-ARM V5。最后面可以設置堆棧大小，此處默認不作修改。

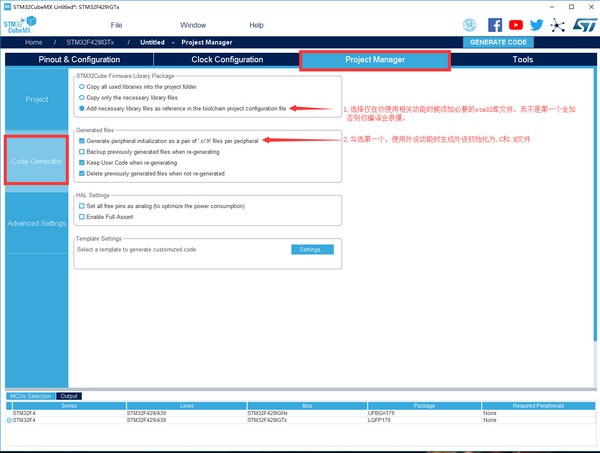

在Code Generator中找到Generated files框，勾選Generated periphera initialization as a pair of ‘.c/.h‘ files per IP。外設初始化為獨立的C文件和頭文件。

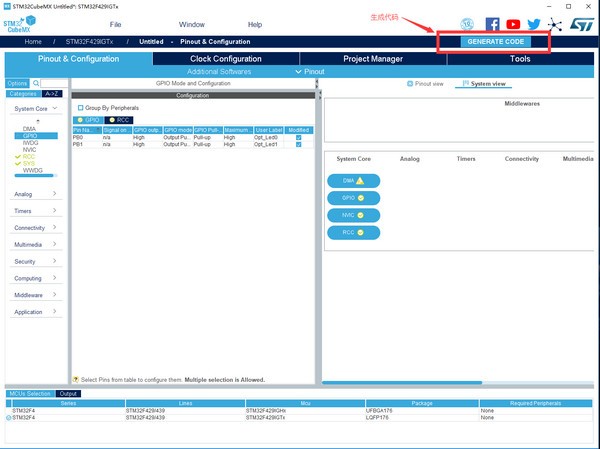

點擊Project –>Generate Reports或者點擊快捷圖標生成報告。系統會提示先創建一個工程項目。點擊Yes設置工程。

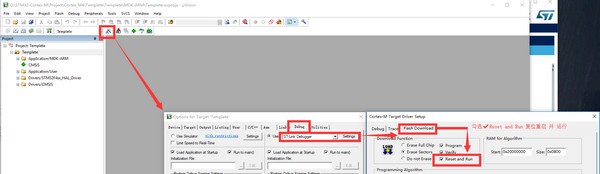

生成完以后，OpenProject 然后進入Option，選擇Debugger分支，下載器選擇ST-LINK，同時修改里面的選項每次下載后自動重啟。保存關閉工程再打開即可開始你的開發之路。

STM32CubeMX是一種圖形工具，可以非常輕松地配置STM32微控制器和微處理器，并為Arm®Cortex®-M內核或Arm®Cortex®-的部分Linux®設備樹生成相應的初始化C代碼。一個核心），通過逐步的過程。
