Altium Designer是一款全面而強大的電子設計自動化軟件，用于PCB設計和嵌入式系統開發。它提供了PCB設計工具、仿真和分析功能、嵌入式開發支持以及制造準備功能。通過Altium Designer，電子工程師和設計師可以高效地進行電路設計、布局和仿真，減少錯誤和故障，并為PCB制造和組裝做好準備。

Altium Designer簡介

Altium Designer是一款功能強大的電子設計自動化軟件，適用于PCB(Printed Circuit Board)設計和嵌入式系統開發。它由Altium公司開發，被廣泛用于電子工程師和設計師進行電路設計、布局、仿真和制造。

Altium Designer功能：

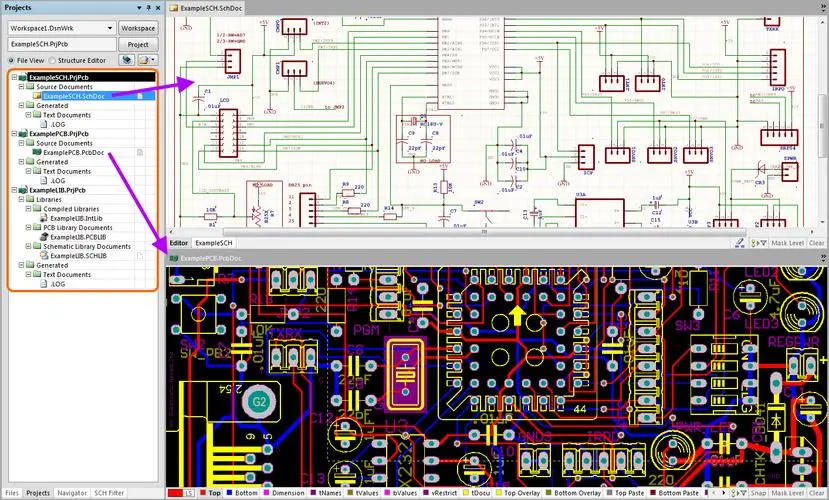

1. PCB設計工具：Altium Designer提供了一套全面的PCB設計工具，包括原理圖設計、布局編輯、信號完整性分析和自動布線等。用戶可以通過直觀而易用的界面快速創建電子電路，并在PCB布局過程中考慮到信號完整性、射頻干擾和熱管理等因素。

2. 仿真和分析：Altium Designer內置了強大的仿真和分析功能，如電氣仿真、時序分析和三維電磁仿真等。它允許用戶在設計階段對電路進行虛擬驗證，減少實際制造前的錯誤和故障。同時，用戶可以評估設計在不同條件下的性能，優化電路的可靠性和穩定性。

3. 嵌入式系統開發：Altium Designer支持嵌入式系統開發，用戶可以在軟件中進行單片機編程、FPGA設計和軟硬件協同開發。它提供了與各種嵌入式平臺和工具的集成，使工程師能夠在一個環境中完成整個開發過程，并進行硬件與軟件的聯合調試和測試。

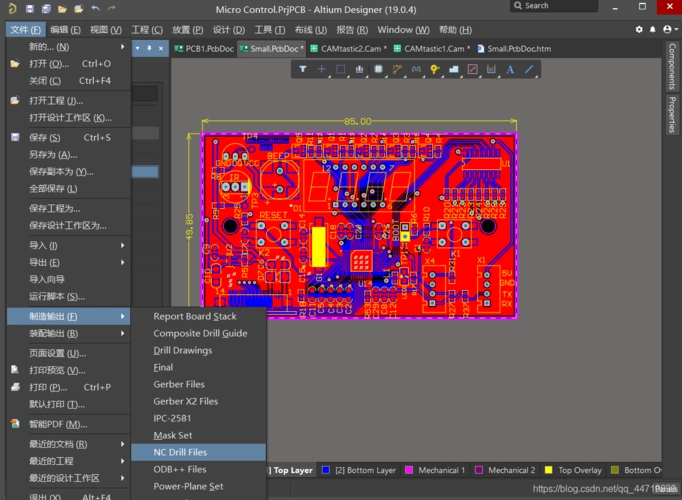

4. 制造準備：Altium Designer提供了豐富的制造準備功能，可幫助用戶生成高質量的制造輸出文件。它支持設計規則檢查(DRC)和電氣規則檢查(ERC)，確保設計符合標準和規范。軟件還可生成用于生產的Gerber文件、BOM(Bill of Materials)和文件圖紙，以便順利進行PCB制造和組裝。

Altium Designer設置中文的方法：

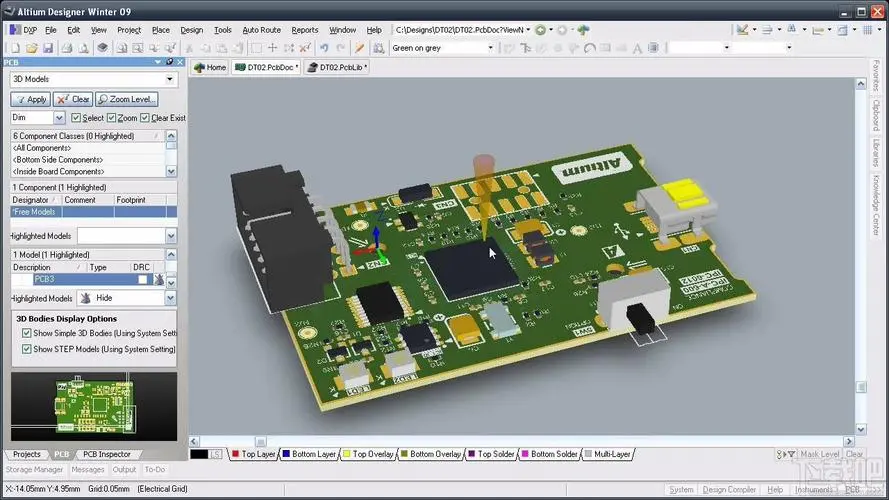

1、打開【Altium Designer Winter 09】軟件!

2、依次選擇主菜單的【DXP】->【Preferences】選項!

3、依次選擇左側菜單的【System】->【General】，看到右側的部分，選擇最下方的【Use Localized Resources】選項!

4、勾選下邊的2個選項!

5、點擊右下角的【Apply】按鈕!

6、關閉軟件，重新啟動之后，漢化已經完成，顯示界面，均為中文了。
