PADS 2007是一款專業的電路板設計軟件，軟件中集成了電路設計到生產制造的完整流程，適用于機械設計、CAM加工、PCB設計等行業，能夠大大提升設計的效率。KK下載站為您提供PADS 2007 中文破解版下載，從事電路板設計的朋友可以下載使用哦！

PADS 2007安裝教程

1、首先在本頁面下載PADS2007中文破解版文件包，然后解壓，用戶將得到“crack”和“pads2007”兩個文件夾；

2、打開crack文件夾，雙擊“MentorKG.exe”可生成LICENSE.TXT文件，復制到c盤根目錄；

3、進入“pads2007”目錄下，雙擊“ autorun.exe”開始安裝軟件；

4、選擇“Install license server”先安裝License.dat文件；

5、默認安裝即可；

6、選“Typical”典型安裝方式，然后按“next”按紐；

7、選擇第二步生成好的license.txt文件；

8、點next按紐，將會在目錄c:Flexlm下生成License.dat文件；

9、License.dat文件安裝完成；

10、返回主菜單，點install pads products安裝主程序；

11、關閉網絡或拔了網線，關閉殺毒軟件和防火墻，點“OK”；

12、稍等幾秒彈出檢查；

13、選擇第三項“skip or postpone license setup”，再點擊next按紐；

14、選擇日常工作文件存放目錄pads projects，一般按默認即可；

15、開始安裝軟件，點擊“install products”；

16、點擊“agree”同意許可協議；

17、選擇軟件安裝源路徑“select a sourse location”，簡單的說就是你下載軟件的目錄，必須是英文路徑，否則安裝可能不成功；

選擇安裝軟件到電腦的路徑“select a target location”，一般默認即可；

18、選擇想要安裝的組件，一般只選“pads layout”“pads logic”“pads router”就夠用了，全部安裝須空間為2.2G；

19、稍等一會兒；

20、100%完成后，選擇“at a later time”，再點“done”完成安裝；

21、安裝完軟件后，回到主界面，點擊“Install license file”安裝license文件；

22、選擇第一項，點next進入license文件安裝；

23、選擇第二步存放在c盤的LICENSE.TXT文件；

24、如果安裝license文件不成功，須手動添加“環境變量”：

變量名：MGLS_LICENSE_FILE 變量值： C:fiexlmlicense.dat

25、最后，打開軟件即可無限制運行，pads2007成功破解。


PADS 2007常見問題

1、pads怎么測量距離？

1.切換你想要的測量單位，如果你想得到的單位是毫米那么輸入umm后按回車，如果想得到的單位是米耳那么輸入um后按回車。

2.將鼠標移動到你要測量的第一個點位置，用鍵盤輸入q后按回車，將鼠標移動到你要測量的第二個點位置，移動過程中會有一條帶長度標注的鼠線跟隨你的鼠標一起移動。將鼠標移動到第二個點時讀到的長度標注即是兩個點的距離。

2、pads怎么測量尺寸？

先用無模命令G空格0，回車，然后用無模命令Q就可以精確測量，精度0.01.

3、pads怎么導出坐標文件？

1.tools---basic scripts---basic scripts  之后彈出窗口

2.選擇 Excel part Report之后點擊 run 按鈕。就可以出來 坐標文件了

4、pads怎么添加過孔？

選中地網絡,單擊右鍵。選Add Via就可以了。不過注意,一旦地網絡有變化,這樣增加的過孔都會被刪除

5、pads怎么鋪銅？

選中鋪銅的框，然后Ctrl+Q，彈出屬性對話框，點Flood&Hatch Options，彈出對話框，在Hatch grid后面輸入一個數值，然后一路OK就好了。

PADS鋪銅屬性使用技巧 在 PCB 設計上，鋪銅是相當必要的動作，而 PADS 提供了三種鋪銅方法，可讓使用者在Copper Properties 中方便的切換，以下就為各位介紹三種鋪銅切換使用方式與Properties 的內容說明。

一. 如何呼叫 Copper Properties 窗口 在PCB 中繪制好銅箔，選取銅箔后再使用右鍵功能選單即可

PADS鋪銅屬性使用技巧 PADS鋪銅屬性使用技巧 在 PCB 設計上，鋪銅是相當必要的動作，而 PADS 提供了三種鋪銅方法，可讓使用者在Copper Properties 中方便的切換，以下就為各位介紹三種鋪銅切換使用方式與Properties 的內容說明。 一. 如何呼叫 Copper Properties 窗口 在PCB 中繪制好銅箔，選取銅箔后再使用右鍵功能選單即可

二. 使用Copper Properties (1) 可利用 Type 下拉選單切換所需要的銅箔模式

( Plane Area 在復合層面方可使用 ) (2) 利用銅箔線寬與格點的數值差異，可控制為網銅或?qū)嵭你~（3）可調整銅箔所在層面與指定銅箔導通 NET

6、pads怎么導出bom清單？

1.打開響應的PCB文件，在“TOOL——basic scripts——basic scripts

2.選擇高亮選項，然后點擊run

3.沒有特殊修改，可以直接next

4.選擇要將BOM以何種格式打開，以下選擇為excel格式，然后點擊next

5.選擇PCB基本報告，然后next

6.將最后一行字打鉤，然后next

7.選擇第一個選項，產生響應的報告格式，然后next

8.添加所需要導出的參數，然后next

9.腳本名稱定義為默認定義“part report”，也可自己修改，然后next

10.直接finish

11. 彈出當前腳本代碼，點擊 “確定”，并關閉腳本代碼窗口

12.再次進入腳本選擇與執行對話框，發現新增加下圖高亮的選項，選中后點擊“run”

13.軟件自動彈出BOM表格，大功告成

7、pads怎么導出gerber？

1.用PADS打開PCB文件

2.打開文件菜單下拉項,點擊CAM

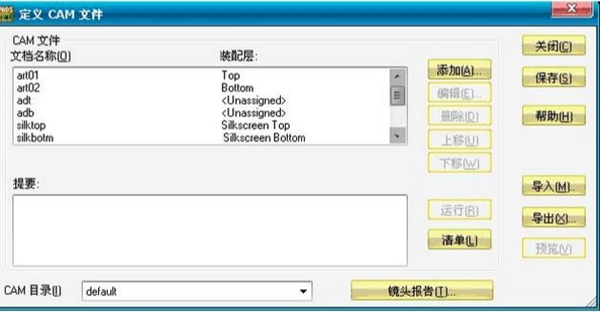

3.彈出下列窗口

4.選擇要導出的文件層…選擇文件輸出目錄,單擊運行

5.根據文件層的大小,等待片刻將能看到如下結果,成功

8、pads怎么設置線寬？

按鍵盤Ctrl+Enter進入設置選項，點選Global（全局參數）選項卡，查看在Drawing（繪圖）下面的Minimum Dispaly（顯示最小寬度）數值，線寬小于此數值的線，都不顯示，即看起來像飛線

9、pads怎么卸載？

1.首先，保證PADS2007沒有正在運行

2.可以通過PADS2007自帶的卸載程序進行卸載，到PADS2007安裝目錄，一般應用安裝在C:\Program Files (x86)或者C:\Program Files下，如果有桌面快捷方式，可以在快捷方式上右鍵，選擇“屬性”，點擊“打開文件位置”，直接進入PADS2007的安裝目錄，找到卸載程序，一般以un開頭比如unist.exe等等,雙擊運行卸載即可

3.可以通過控制面板進行卸載， 同時按WIN+R鍵，打開“運行”對話框，輸入control，按回車鍵，打開“控制面板”，點擊“卸載程序”，找到PADS2007，右鍵選擇“卸載”即可


PADS 2007軟件特色

新的器件搜索面板和元件面板
可以快速訪問主要供應商的元件庫和可用的元器件，并能夠直接從面板中獲取元件進行放置。

印刷電子
能夠?qū)㈦娮与娐分苯佑∷⒌交迳?，使其成為產品的一部分，從而實現無層設計概念。

支持微孔
專門為電路板上的Uvias和HDI疊層建模，以適應高輸入/輸出密度的先進元件封裝。

實時物料清單管理
通過訪問ActiveBOM?中最新的供應商信息和可用的元件，快速、準確地生成全面的BOM報告。

高級的層堆棧管理器
通過便利的層堆棧管理工具，可以輕松地定義疊層并利用全面的編輯類型功能。

多板系統建模和協作
借助新的3D引擎提供的類似 MCAD的編輯功能，只需通過簡單的單擊選擇，便可以對所需的對象進行匹配。

高質量的自動化布線
使用ActiveRoute的新功能，例如移動元件、修復推擠走線和跟隨模式，在極短時間內完成并完善您的布線。

對象級焊盤熱連接
使用功能強大的屬性面板，可在單個操作中配置一個或多個過孔的熱風焊盤。

簡明的文檔流程
利用新的，逼真的電路板區域視圖，可以在Draftsman中創建高度可定制的制造和裝配視圖。
