Protel99se破解版是一款非常經典實用的EDA軟件，易上手的專業級別的電路板設計軟件軟件由電路原理圖設計和多層印刷電路板設計兩大模塊組成，不僅功能十分強大，而且簡單易學，適用于諸多大學的電子專業師生以及電路專業人員使用，Protel99se軟件兼容Win7及Win10系統，經過破解處理，使用完全免費。

Protel99se介紹：

PROTEL是Altium公司在80年代末推出的EDA軟件，在電子行業的CAD軟件中，它當之無愧地排在眾多EDA軟件的前面，是電子設計者的首選軟件，它較早就在國內開始使用，在國內的普及率也最高，有些高校的電子專業還專門開設了課程來學習它，幾乎所有的電子公司都要用

Protel99se軟件功能介紹

1.多圖紙的設計。
一個原理圖設計有多種組織圖案的方法，可以由單一圖紙組成或多個相關圖紙組成，無需考慮圖紙編號，protel99se將每個設計作為獨立的方案，設計可以包括模塊化部件，這些模塊化部件可以建立在獨立的圖紙上作為一個獨立的維護模塊，允許一些工程師同時在同一個方案中工作，模塊也可以被不同的方案重復使用。
2.原理圖連接設計。
確定起始點和終止點，Protel99se自動在原理圖中連接，從菜單中選擇Place/Wire后，按空格鍵切換連接方式，自動連接。任意角度.45連接.90連接，使設計者在設計時更加輕松。
3、檢查原理圖電性能的可靠性。
打開LCDController.ddb設計數據庫，點擊LCDController文件夾下的LCDController.prj原理圖設計窗口，Protel99se有助于檢查電氣規則。
4.同步設計。
在Protel99軟件中，原理圖容易與PCB同步，Protel99se包含強大的設計同步工具，在原理圖和PCB之間容易轉移設計信息。
5.制作材料清單。
打開4PortSerialInterface.ddb設計數據庫，找到4PortSerialInterface文件夾下面的4PortSerialInterface.prj文件設計窗口，選擇Reports中的BillOfMaterial菜單，根據導游給出的選擇，完成選擇，制作Excel風格的材料清單。
6.模擬原理圖。
Protel99se軟件還提供了大量模擬元件，并將其鏈接到標準的SPICE模型中。5800個模擬用元件分別在Sim.Ddb數據庫的28個庫中。
在Protel99se中進行模擬，簡單地從模擬用元件庫中放置必要的元件，連接原理圖，添加激勵源，單擊模擬。
7.布線設計。
Protel99se有三中布線方式:忽視障礙布線，避免障礙布線(Avoidobstacle)，推動布線。我們可以根據需要選擇不同的不同的布線方式，在托福工具菜單下選擇不同的布線方式。也可以使用SHIFT+R快捷鍵在三種方式之間切換。
8.信號的完整性分析。
Protel99se含有高級信號完整性模擬器，可分析PCB設計和檢查設計參數的功能，測試過沖、下沖、阻抗和信號斜率要求。如果PCB板的任何設計要求(設計規則指定)有問題，可以從PCB運行反射和串行分析，準確地看情況。

Protel99se軟件特色

1.信號完整性分析

Protel99se包含一個高級的信號完整性仿真器，它能分析pcb設計和檢查設計參數的功能，測試過沖.下沖.阻抗和信號斜率要求。如果PCB板任何一個設計要求(設計規則指定的)有問題，可以從PCB運行一個反射或串?dāng)_分析，以確切地查看其情況。

2.多圖紙?jiān)O(shè)計

一個原理圖設計有多種組織圖紙方案的方法，可以由單一圖紙組成或由多張關聯的圖紙組成，不必考慮圖紙?zhí)?，protel99se將每一個設計當作一個獨立的方案，設計可以包括模塊化元件，這些模塊化元件可以建立在獨立的圖紙上，然后與主圖連接。作為獨立的維護模塊允許幾個工程師同時在同一方案中工作，模塊也可被不同的方案重復使用。

3.原理圖連線設計

確定起始點和終止點，Protel99se就會自動地在原理圖上連線，從菜單上選擇“Place/Wire”后，按空格鍵切換連線方式，自動連線.任意角度.45連線.90連線，使得設計者在設計時更加輕松自如。

4.檢查原理圖電性能可靠性

打開LCD Controller.ddb 設計數據庫，點取LCD Controller 文件夾下的LCDController.prj原理圖設計窗口，Protel99se可以幫助我們進行電氣規則檢查。

5.同步設計

在Protel99軟件中使得原理圖與PCB同步是容易的，Protel99se包含一個強大的設計同步工具，使得非常容易地在原理圖和PCB之間轉移設計信息。

6.建立材料清單

打開“4Port Serial Interface.ddb”設計數據庫，找到“4Port Serial Interface”文件夾下面的“4Port Serial Interface.prj”文件設計窗口，選擇“Reports”中的“Bill Of Material”菜單，按照導向器所給選項選擇，完成選擇，一個“excel”風格的材料清單將被制成。

7.原理圖仿真

Protel99se軟件還提供了大量的仿真用元件，每個都鏈接到標準的SPICE模型。5800個仿真用元件分別在Sim.Ddb數據庫的28個庫中。

在Protel99se中執行仿真，只要簡單地從仿真用元件庫中放置所需的元件，連接好原理圖，加上激勵源，單擊仿真。

8.布線設計

Protel 99se有三中布線方式：忽略障礙布線(Ignore obstacle)，避免障礙布線(Avoid obstacle)，推擠布線(Push obstacle)。我們可以根據需要選用不同的布線方式，在“Tools”工具菜單下選擇“Preferences”優選項中選擇不同的布線方式。也可以使用“SHIFT+R”快捷鍵在三種方式之間切換。

Protel99se軟件兩大模塊介紹

電路工程設計部分

（1）電路原理設計部分（Advanced Schematic 99）：電路原理圖設計部分包括電路圖編輯器（簡稱SCH編輯器）、電路圖零件庫編輯器（簡稱Schlib編輯器）和各種文本編輯器。本系統的主要功能是：繪制、修改和編輯電路原理圖；更新和修改電路圖零件庫；查看和編輯有關電路圖和零件庫的各種報表。

（2）印刷電路板設計系統（Advanced PCB 99）：印刷電路板設計系統包括印刷電路板編輯器（簡稱PCB編輯器）、零件封裝編輯器（簡稱PCBLib編輯器）和電路板組件管理器。本系統的主要功能是：繪制、修改和編輯電路板；更新和修改零件封裝；管理電路板組件。

（3）自動布線系統（Advanced Route 99）：本系統包含一個基于形狀（Shape-based）的無柵格自動布線器，用于印刷電路板的自動布線，以實現PCB設計的自動化。

電路仿真與PLD部分

（1）電路模擬仿真系統（Advanced SIM 99）：電路模擬仿真系統包含一個數字/模擬信號仿真器，可提供連續的數字信號和模擬信號，以便對電路原理圖進行信號模擬仿真，從而驗證其正確性和可行性。

（2）可編程邏輯設計系統（Advanced PLD 99）：可編程邏輯設計系統包含一個有語法功能的文本編輯器和一個波形編輯器（Waveform）。本系統的主要功能是；對邏輯電路進行分析、綜合；觀察信號的波形。利用PLD系統可以最大限度的精簡邏輯部件，使數字電路設計達到最簡化。

（3）高級信號完整性分析系統（Advanced Integrity 99）：信號完整性分析系統提供了一個精確的信號完整性模擬器，可用來分析PCB設計、檢查電路設計參數、實驗超調量、阻抗和信號諧波要求等。

安裝教程

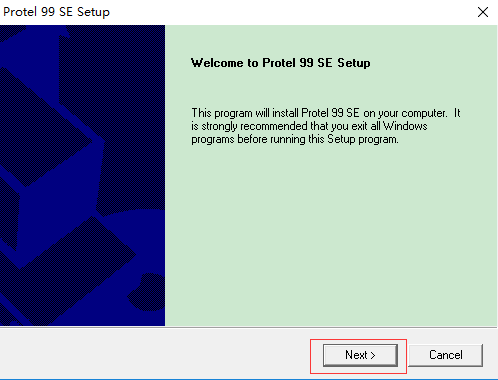

一、首先在本頁面下載Protel99se軟件文件包，然后使用壓縮軟件解壓，雙擊exe程序開始安裝。

二、點擊下一步后，輸入名稱，公司及訪問碼即可。

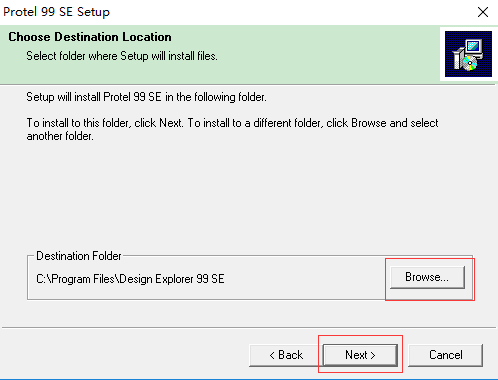

三、點擊【瀏覽】，選擇軟件的安裝路徑;或者直接點擊【下一步】，軟件會安裝在默認的位置。

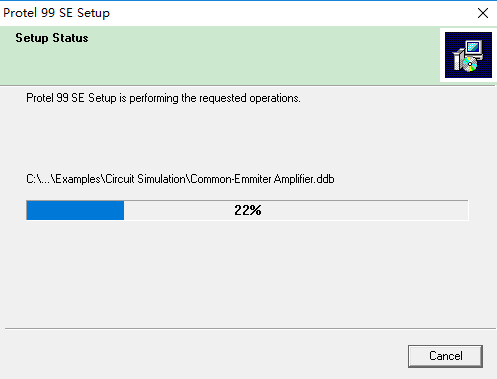

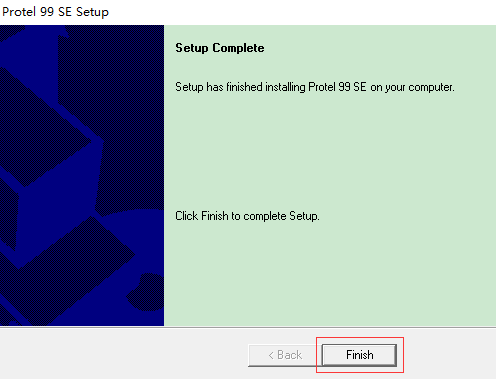

四、耐心等待完成過程，點擊【結束】就可以了。

Protel99se漢化安裝教程

1、先將C:WINDOWS中的client99se.rcs文件(事實上是英文菜單文件)保存起來，

2、接下來漢化，再將“Protel99漢化”文件夾中的CLIENT99SE.rcs復制到windows根目錄下替換。

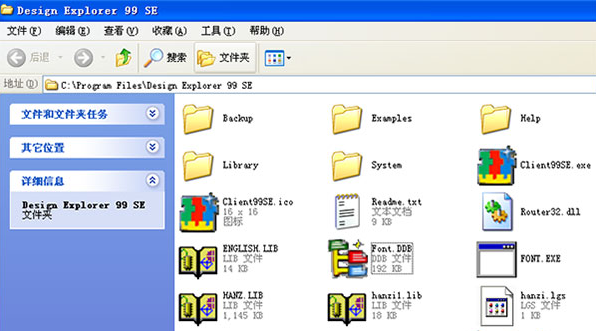

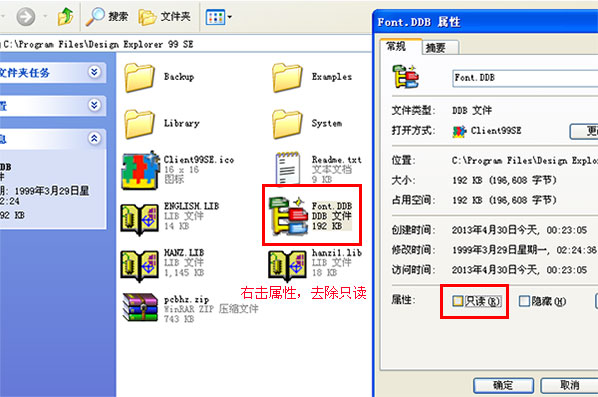

3、然后安裝PCB漢字模塊：將“pcb-hz”目錄下所有的文件復制到Design Explorer 99 se根目錄中，注意檢查一下hanzi.lgs和Font.DDB文件的屬性，將其只讀選項去掉。

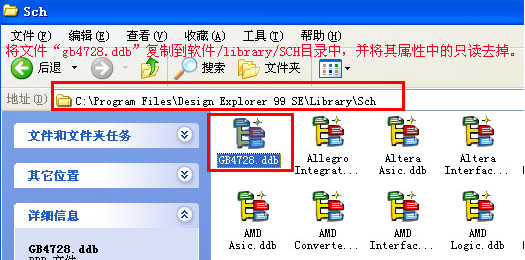

4、再安裝國標碼庫：將文件“gb4728.ddb(國標庫)”復制到Design Explorer 99 se/library/SCH目錄中，并將其屬性中的只讀去掉。

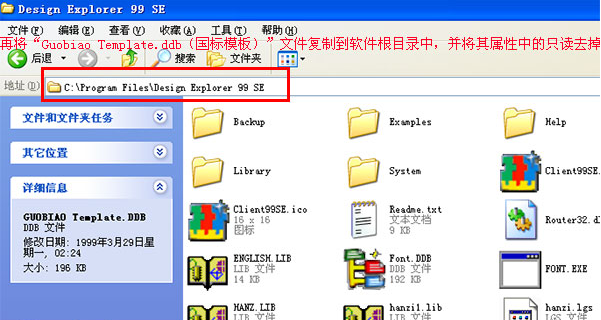

5、再將“Guobiao Template.ddb(國標模板)”文件復制到Design Explorer 99 se 根目錄中，并將其屬性中的只讀去掉。

6、漢化完成，運行軟件就是中文了。

常見問題解決辦法

一、Protel99se中常見的ERC錯誤。
1、Multiplenetnamesonnet：檢測同一網絡命名多個網絡名稱的錯誤。
2、Unconnectednetlabels：未實際連接的網絡標號的警示性檢測。
3、Unconnectedpowerobjects:未實際連接的電源圖的警告性檢查。
4、Duplicateshetmnmbets：檢測電路圖號重號
解決方法是在彈出的option對話框中，單擊organization標簽，在下面的sheetNO.中填寫標簽，不要重復。
5、Duplicatecomponentdesignator：元件號重號
6、buslabelformaterrors：總線標號格式錯誤
7、Floatinginputpins：輸入引腳浮接
8、Suppresswarnings:檢查項目忽視所有警告性檢查項目，不顯示警告性錯誤的檢查報告書
9、Createreportfile:測試結束后，程序是否自動將測試結果存在報告文件中
10、Adderrormarkers：是否會自動在錯誤位置放置錯誤符號。
二、如何重置原理圖中的所有部件號碼。
重置有編號的部件
Tools-Annotate-Resetdesignators-OK。
重新編號，先改變嗎？重新編號！
Tools-Annotate-Allparts-ok。
如果是層次原理圖的話。
在母圖中點擊Tools-Annotate刪除Options標簽下的CurrentShetOnly項目的小鉤子。
然后選擇AdvancedOptions標簽下需要編號的圖紙文件名前打上小鉤，設置起始編號點擊OK。
三、定義部件的默認屬性u(píng)
在左手頁面顯示頂部保存圖標下選擇BrowseSchLib。
中間的Group點擊Description彈出的ComponentTextFields。
的對話框選擇Designator，在Default中填寫UFootorint可以作為包裝。
四、畫零件包裝時轉換mm和mil單位。
按鍵盤按鍵Q。
五、常用直徑尺寸的密爾與毫米換算如下。
1.0mil=0.025mm===>1mm=40mil。
1.2mil=0.030mm。
1.25mil=0.032mm。
六、如何調整網格大小。
畫PCB庫時，Tools/LibraryOptions。
畫PCB板時，Design/Options/Options。
畫原理圖庫時:Options/DocumentOptions。
畫原理圖時:Design/Options。
七、畫封裝時如何給封裝設置參考坐標。
點擊Edit->SetReference
Pin1->以第一管腳為參考點坐標。
Center->以元件中心為參考點坐標。
Location->用戶選擇位置作為參考坐標。
八、如何提取PCB中的元件封裝。
打開提取包裝的PCB文件，在菜單欄點擊Design(設計)
在下拉菜單中選擇MakeLibrary(建設庫)，將PCB的所有部件建成庫。
九、如何進行電氣規則測試。
在原理圖中單擊Tools->ERC->在SetupelectricalRuleCheak對話框中選擇setup選項并確認其他默認。
