Layout Editor布局編輯器是一款功能強大簽單高效的專業的布局編輯軟件，用戶們可以在合理便捷的進行MEMS與集成電路的制作，支持用戶們?cè)谶@里便捷的進行多種文件格式的使用，用戶們可以在這里便捷的進行布局設計和原理圖的制作，讓用戶們?cè)诰€進行文件的便捷操作，感興趣的用戶快來KK下載體驗吧~

Layout Editor布局編輯器特色

1、在所有領域創造新設計(微電子，納米技術，MEMS，化學傳感器，PCB，...)

2、使用腳本自動設計編輯

3、審查并檢查完成的設計

4、掩模生產的數據準備

5、設計觀察者

6、格式轉換

7、其他設計工具的集成平臺

Layout Editor布局編輯器特點

1.用戶界面

一個聰明的用戶界面一方面提供了出色的可用性，另一方面提高了生產力。這種虛擬挑戰是通過*使用快捷鍵和鼠標按鈕/鍵組合以及清晰顯示這些組合來解決的。*重要的處理功能(如縮放和滾動)集成到每個功能中，無需單獨調用。

2.支持的文件格式

LayoutEditor不需要自己的文件格式。Calma GDSII文件格式被用作主要文件格式。它也可以與許多其他常見格式和一些不常見的格式一起工作：

GDSII，OASIS，OpenAccess，CIF，DXF，Gerber，LEF，DEF，SVG，Lasi，SOURCE，CSV，PNG，JPG，Alliance，Electromask，PS，EPS，ODB ++，EDIF，Qucs，Spice...

3.性能設計

由于設計可以擴展到幾Gb的文件大小，因此性能是一個重要的因素。LayoutEditor的所有重要功能都經過優化以處理巨大的設計。例如，多Gb GDSII文件可以在幾秒鐘內加載。此外，繪畫表現非常出色，可以輕松與其他任何工具競爭。中型設計(高達幾百M(fèi)B的GDS文件大小，確切大小可能取決于設計)可以實時繪制所有細節。隨著更大的設計，會自動檢測到缺乏性能，并且?guī)缀醪粫?huì)顯示可見的細節。所以即使是巨大的設計，也可以接受性能。

4.原理圖驅動布局

使用布局軟件時，從原理圖創建設計是一項普遍的任務。所述LayoutEditor包括SchematicEditor并且還可以讀共同示意/網表格式。原理圖與布局鏈接。該集成允許在不限制免費定制設計的情況下創建簡單的布局?？梢詮牟季种袨閮?nèi)置或外部布局與原理圖提取網表?；蛘咚梢杂脕砟M電路。

5.宏

當然，LayoutEditor可以使用宏或腳本。它可以用于不同的應用程序。因此，使用LayoutEditor可以從用戶界面錄制宏像一些辦公軟件一樣。這使得創建宏非常簡單，并減少了大量學習編程的時間。宏以*常用的語言C / C ++編寫?？梢栽诓藛谓Y(jié)構中添加宏，以完美整合自己創建的擴展。我們的宏觀市場上可以下載大量隨時可用的宏。通過LayoutEditor python模塊，您可以將LayoutEditor作為屏幕外工具或其圖形用戶界面嵌入到您自己的Python應用程序中。

6.設計規則檢查器

驗證設計規則是設計流程中的重要一點。該LayoutEditor有一個集成的設計規則檢查與許多不同的規則檢查。違規行為不僅在列表中顯示，而且在設計中直接可視化。當然，所有設計規則檢查都適用于所有角度元素，并不限于通用的集成電路檢查。

7.文本生成

在輸出時通常會忽略文本標簽。轉換為真正的多邊形之前必須完成。只需點擊一下鼠標，LayoutEditor就可以做到這一點。不需要繪制字母。只需使用你*喜歡的矢量字體。該LayoutEditor支持所有常用的字體格式一樣常見True Type字體(ttf文件)。

8.3D視圖

二維設計有時可以退出抽象。該LayoutEditor允許你設計一個快速的三維可視化。設置可以在幾秒鐘內完成。3D模型/ 3D視圖可以導出并用于例如FEM分析。

Layout Editor布局編輯器功能

性能

創建一個原理圖設計是一個廣泛的任務規劃軟件應用。這個布局編輯器包括schematiceditor也可以閱讀普通原理圖/表格式。原理圖和布局聯系。這將允許一個簡單的布局創建無限制免費定制設計。一個表可以從版圖提取內置或外部布局與原理圖(LVS)。也可用于模擬電路。

宏

理所當然的宏或腳本是可能的布局編輯器。它可以用于不同的應用。所以，與布局編輯器它可以記錄從用戶界面像一些Office程序的宏可以做。這使得創建宏非常簡單，降低了學習編程的時候很多難點。宏是最常用的語言寫在C / C + +或常見的腳本語言：Python。宏的類型可以添加菜單結構完美融合了擴展自己的。通過布局編輯器一個完整的Python模塊控制的圖形用戶界面和其他軟件工具的集成是可能的。一個廣泛的準備使用宏可以下載我們的宏觀市場

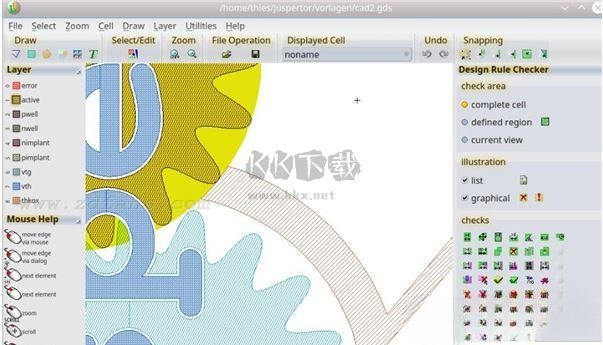

設計規則檢查

驗證規則的設計是設計流程中很重要的一點。這個布局編輯器有一個集成設計規則檢查有許多不同的規則檢查。違法行為不僅在列表中顯示，還直接可視化設計。作為一種課程的所有設計規則檢查工作在所有的角元素并不僅限于普通集成電路檢查。

文本生成

文本標簽通常被忽略在磁帶。轉換為真正的多邊形必須做過。這個布局編輯器可以這樣做，只需鼠標點擊。沒有圖紙的字母是必需的。就用你最喜歡的矢量字體。這個布局編輯器支持所有常用的字體格式，如常見的TrueType字體(ttf文件)。

3D視圖

一二維設計有時可以退出摘要。這個布局編輯器允許快速的三維可視化你的設計。安裝程序可以在幾秒鐘內完成。三維模型/三維視圖可以出口和用于例如有限元分析。

背景圖像

在設計的背景圖像可以是有用的許多任務。例如，檢查制造問題或?qū)ΜF(xiàn)有結構的裝置設計。這個布局編輯器具有負載，地點和矢量化圖像和顯示它的背景。任何像素的圖形格式可以使用。無限的可加載圖片的同時。

條形碼和更多

這個布局編輯器有很多有用的功能，如條碼發電機請咨詢手動在一個列表中的所有功能，或者只是嘗試和留下深刻的印象!
