凱元工具是一款適用于SolidWorks的增強插件，內置了各種實用的輔助工具，以幫助專業用戶在進行工程建筑設計的時候更加方便，凱元工具KYTOOL破解版包括批量自動出圖、批量處理屬性、批量替換模板、二位轉換、鈑金批量導CAD、設計齒輪鏈輪、導出各種BOM等30多個功能。為用戶提供最清晰的數據管理中心工程管理協助軟件！

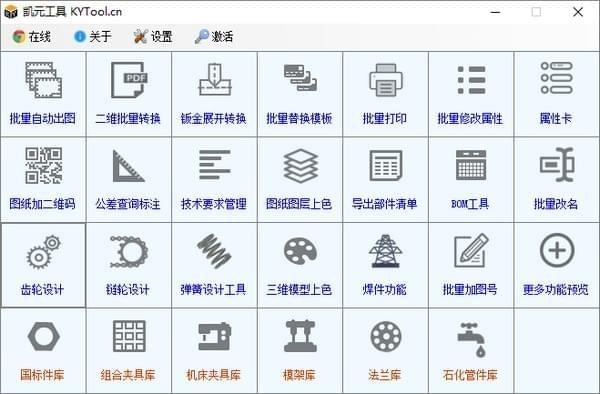

凱元工具 主要功能

1、批量替換圖框

2、鈑金件批量展開并輸出dwG/DXF，可檢測鈑金件并將其自動展開導出到DWG或 DXF中，可以導出幾何體、隱藏邊框、折彎線、草圖、庫特征、成型工具、邊界框。

3、自動批量出圖

4、批量轉換格式，可將SOLIDWORKS零件、工程圖、裝配體文件轉換為PDF、DWG、 STL、DXF、JPG等格式。

5、批量修改屬性，支持批量修改屬性名稱、屬性值、屬性名稱或?qū)傩灾底址鎿Q，將 屬性在自定義和配置特定中移動，批量添加新屬性、刪除屬性。

6、鏈輪設計工具，選擇鏈號、中心距、排數、孔徑等參數，可在SOLIDWORKS中生成大連輪，小鏈輪、鏈條的三維模型。

7、齒輪設計工具，輸入齒數、模數、旋轉角、壓力角等參數，可在SOLIDWORKS中生成齒輪三維模型。

8、隨機上色工具。

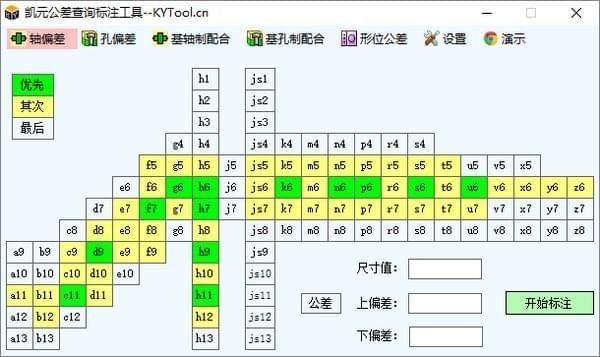

9、公差查詢標注，自動獲取SW圖紙尺寸信息，查找出上偏差和下偏差，寫入到圖紙中。

10、生成部件清單。

11、生成BOM、彎曲彈簧設計工具。

12、技術要求填寫工具。

13、國標件庫、組合夾具庫、機床夾具庫、模架庫、法蘭庫等。

凱元工具 軟件特點

1、金件大批量進行并輸出DWG/DXF，可檢驗鈑金并將其全自動進行導出來到DWG或DXF中，能夠?qū)С鰜砹Ⅲw圖形、掩藏外框、鈑金折彎線、手稿、庫特點、成形專用工具、界限框。
2、量變換格式，可將SOLIDWORKS零件、裝配圖、安裝體文件格式轉換為PDF、DWG、STL、DXF、JPG等格式。
3、量改動屬性，適用批量修改屬性名字、屬性值、屬性名字或?qū)傩灾底址鎿Q，將屬性在自定和配備特殊移動，大批量加上新屬性、刪掉屬性。
4、輪設計工具，挑選鏈號、中心距、列數、直徑等主要參數，可在SOLIDWORKS中形成大連市輪，小鏈輪鏈條、傳動鏈條的三維模型。
5、輪設計工具，鍵入齒數、變位系數、旋轉角、齒輪壓力角等主要參數，可在SOLIDWORKS中形成傳動齒輪三維模型。
6、差查看標明，全自動獲得SW圖紙尺寸信息內容，搜索出上誤差和下誤差，載入到工程圖紙中。
7、標件庫、組成工裝夾具庫、機床夾頭庫、模胚庫、法蘭庫等。

凱元工具 常見問題解決方法

問：遇到Bom無法讀取零部件的屬性，批量轉換工具轉換失敗，無法生成齒輪鏈輪，無法連接到SolidWorks的解決方法：

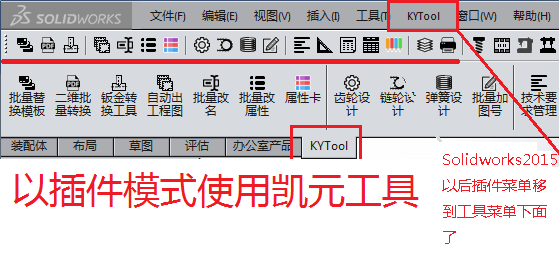

1. 以插件模式使用凱元工具：也就是嵌入到sw菜單中使用，特別是Win10系統安全系數較高，不允許兩個程序互操作，如果在SW中找不到KYTool菜單，打開SW的插件管理器看看是否選中KYTool，或者卸載重裝凱元，安裝時不要被殺毒軟件攔截。

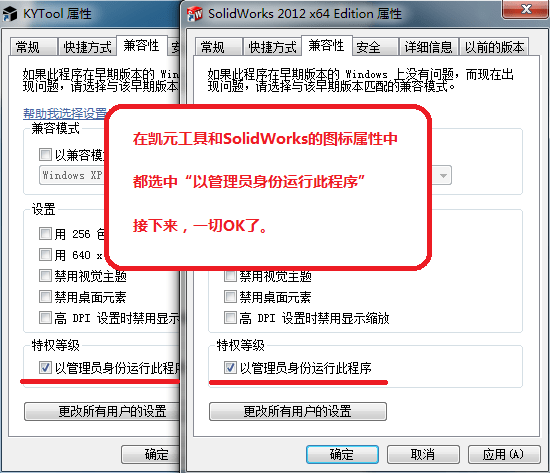

2. solidworks設為以管理員身份運行：如果是以插件模式使用，SW要設為以管理員身份運行，如果使用的是獨立程序，獨立程序要設為以管理員身份運行。

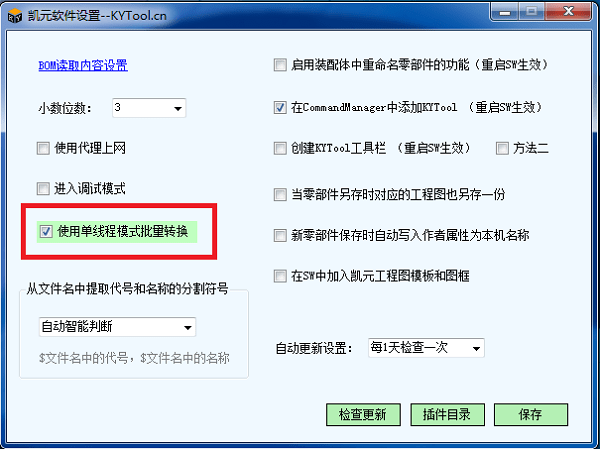

3. 把凱元插件設置中選中使用單線程模式： 曾經遇到不少用戶系統不支持插件在多線程中運行，這些用戶就要設為單線程模式，單線程模式中批量處理工具無法顯示進度條。

4. 重啟SolidWorks，重啟Solidworks會解決很多錯誤。

5. 修復安裝SolidWorks： 如SW方程式功能異常導致標準件庫尺寸不對，比如SW模型無法另存為圖片等問題，通過修復安裝就能解決。
